Einlegen des Transferbandes

1

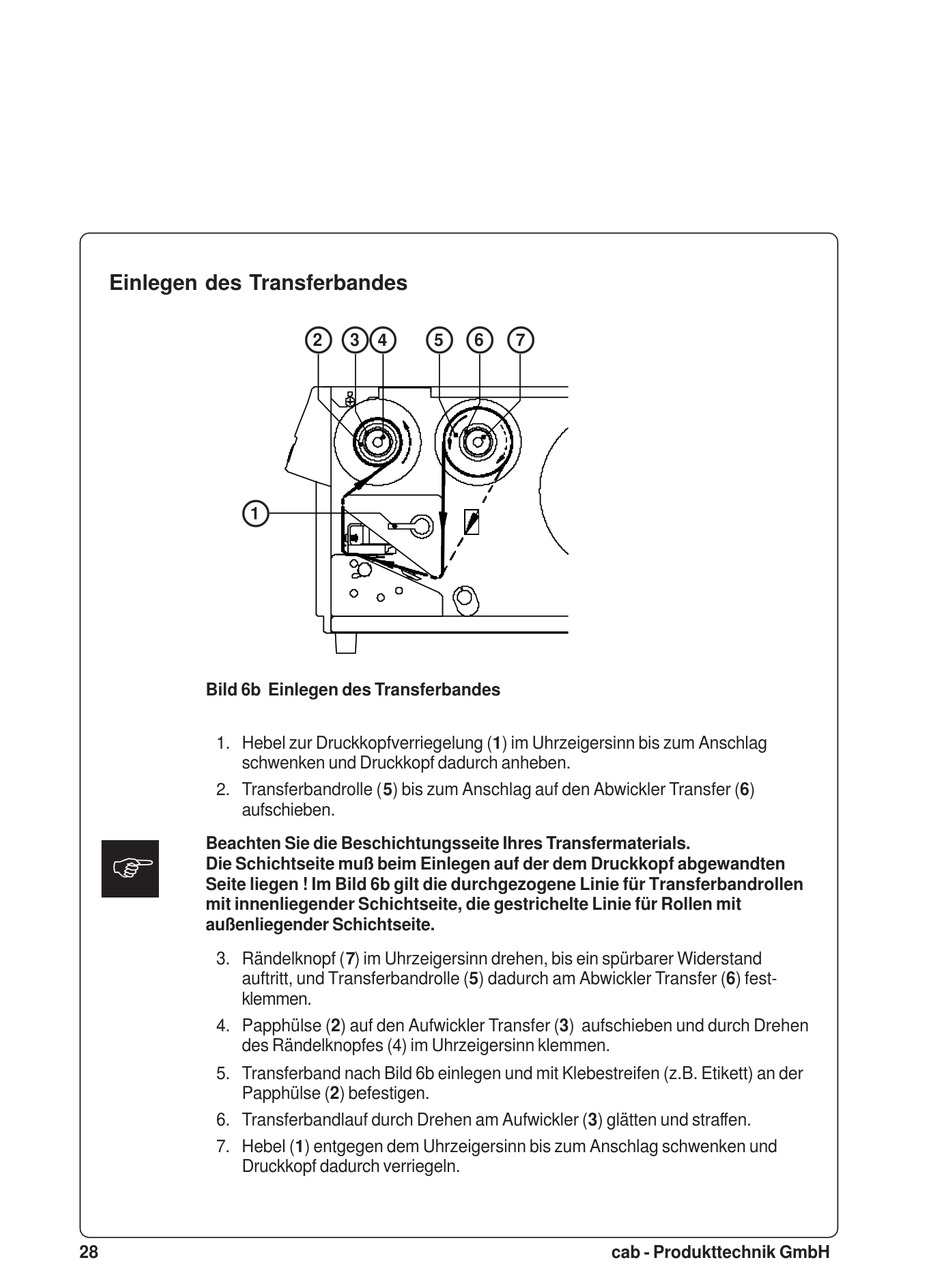

Bild 6b Einlegen des Transferbandes
1. Hebel zur Druckkopfverriegelung (1) im Uhrzeigersinn bis zum Anschlag
schwenken und Druckkopf dadurch anheben.
2. Transferbandrolle (5) bis zum Anschlag auf den Abwickler Transfer (6)
aufschieben.
Beachten Sie die Beschichtungsseite Ihres Transfermaterials.
F
Die Schichtseite muß beim Einlegen auf der dem Druckkopf abgewandten
Seite liegen ! Im Bild 6b gilt die durchgezogene Linie für Transferbandrollen
mit innenliegender Schichtseite, die gestrichelte Linie für Rollen mit
außenliegender Schichtseite.
3. Rändelknopf (7) im Uhrzeigersinn drehen, bis ein spürbarer Widerstand
auftritt, und Transferbandrolle (5) dadurch am Abwickler Transfer (6) fest-
klemmen.
4. Papphülse (2) auf den Aufwickler Transfer (3) aufschieben und durch Drehen
des Rändelknopfes (4) im Uhrzeigersinn klemmen.
5. Transferband nach Bild 6b einlegen und mit Klebestreifen (z.B. Etikett) an der
Papphülse (2) befestigen.
6. Transferbandlauf durch Drehen am Aufwickler (3) glätten und straffen.
7. Hebel (1) entgegen dem Uhrzeigersinn bis zum Anschlag schwenken und
Druckkopf dadurch verriegeln.
28
2 3 4 5 6 7
