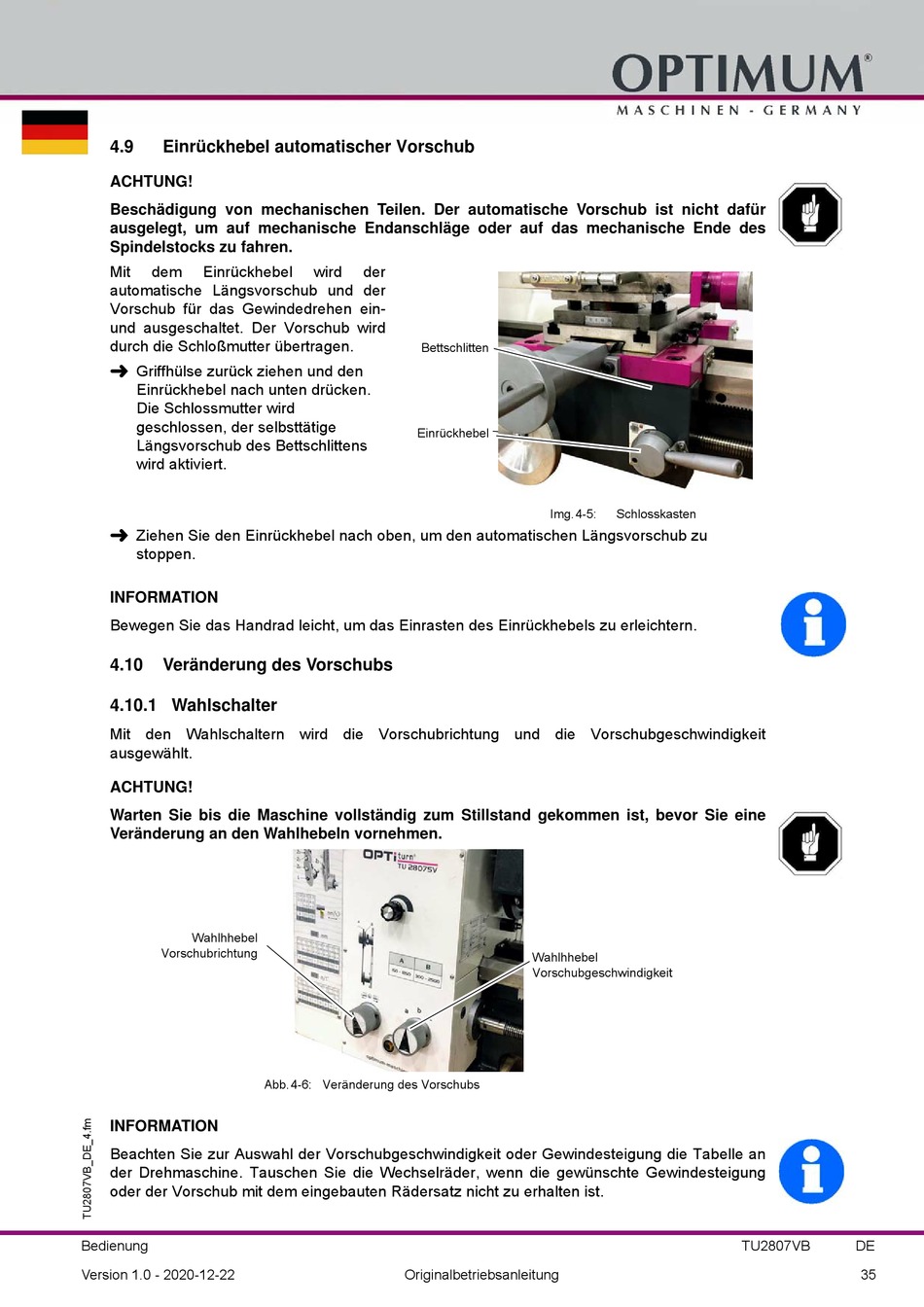

4.9
Einrückhebel automatischer Vorschub
ACHTUNG!
Beschädigung von mechanischen Teilen. Der automatische Vorschub ist nicht dafür
ausgelegt, um auf mechanische Endanschläge oder auf das mechanische Ende des
Spindelstocks zu fahren.
Mit
dem
Einrückhebel
automatische Längsvorschub und der
Vorschub für das Gewindedrehen ein-
und ausgeschaltet. Der Vorschub wird
durch die Schloßmutter übertragen.
Griffhülse zurück ziehen und den
Einrückhebel nach unten drücken.
Die Schlossmutter wird
geschlossen, der selbsttätige
Längsvorschub des Bettschlittens
wird aktiviert.
Ziehen Sie den Einrückhebel nach oben, um den automatischen Längsvorschub zu
stoppen.
INFORMATION
Bewegen Sie das Handrad leicht, um das Einrasten des Einrückhebels zu erleichtern.
4.10
Veränderung des Vorschubs
4.10.1 Wahlschalter
Mit den Wahlschaltern wird die Vorschubrichtung und die Vorschubgeschwindigkeit
ausgewählt.
ACHTUNG!
Warten Sie bis die Maschine vollständig zum Stillstand gekommen ist, bevor Sie eine
Veränderung an den Wahlhebeln vornehmen.
Wahlhhebel
Vorschubrichtung
INFORMATION
Beachten Sie zur Auswahl der Vorschubgeschwindigkeit oder Gewindesteigung die Tabelle an
der Drehmaschine. Tauschen Sie die Wechselräder, wenn die gewünschte Gewindesteigung
oder der Vorschub mit dem eingebauten Rädersatz nicht zu erhalten ist.
Bedienung
Version 1.0 - 2020-12-22
wird
der
Bettschlitten
Bettschlitten
Einrückhebel
Einrückhebel
Abb.4-6: Veränderung des Vorschubs
Originalbetriebsanleitung
Img.4-5:
Schlosskasten
Wahlhhebel
Vorschubgeschwindigkeit
TU2807VB
DE
35
