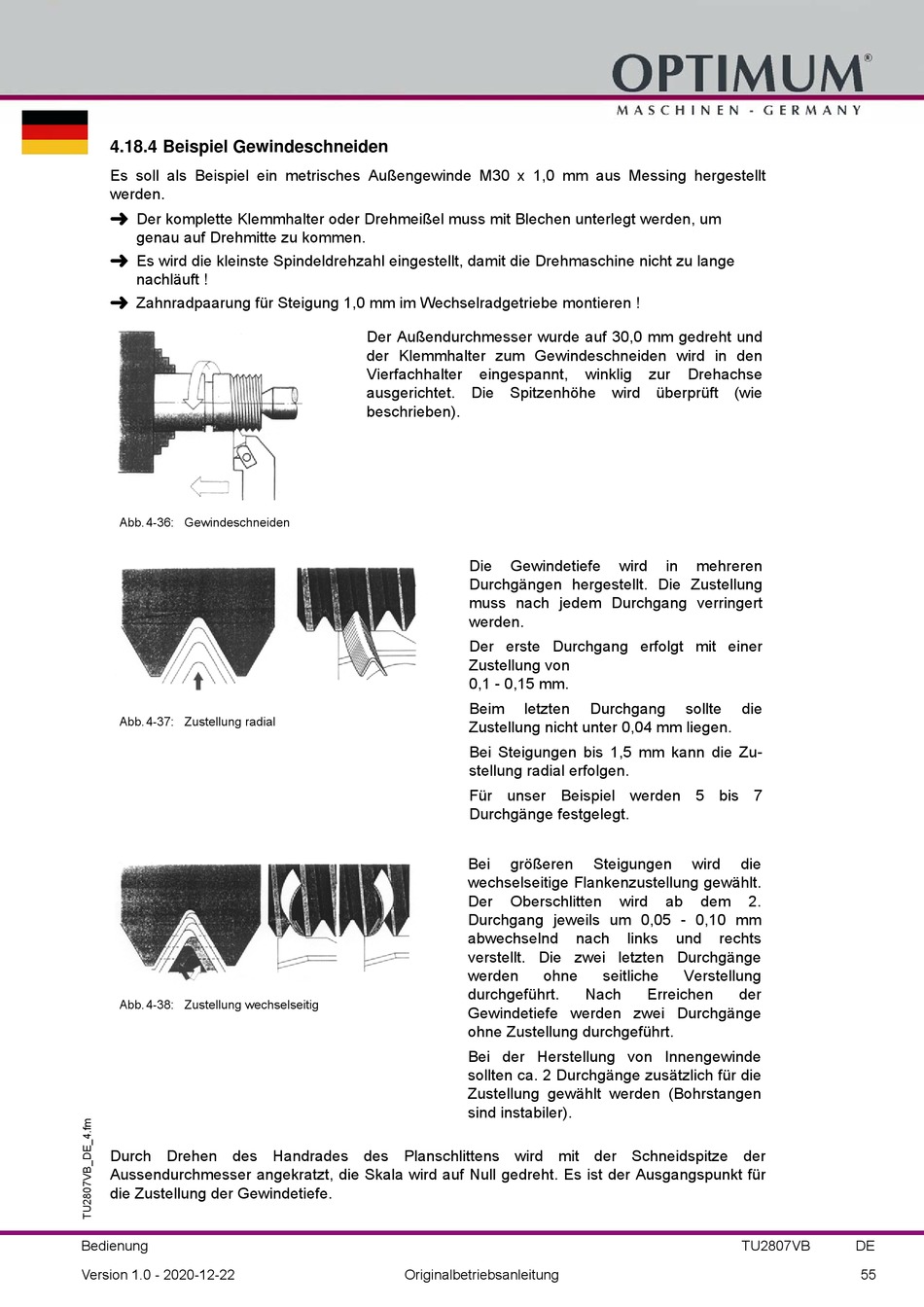

4.18.4 Beispiel Gewindeschneiden
Es soll als Beispiel ein metrisches Außengewinde M30 x 1,0 mm aus Messing hergestellt
werden.
Der komplette Klemmhalter oder Drehmeißel muss mit Blechen unterlegt werden, um
genau auf Drehmitte zu kommen.
Es wird die kleinste Spindeldrehzahl eingestellt, damit die Drehmaschine nicht zu lange
nachläuft !
Zahnradpaarung für Steigung 1,0 mm im Wechselradgetriebe montieren !
Abb.4-36: Gewindeschneiden
Abb.4-37: Zustellung radial
Abb.4-38: Zustellung wechselseitig
Durch Drehen des Handrades des Planschlittens wird mit der Schneidspitze der
Aussendurchmesser angekratzt, die Skala wird auf Null gedreht. Es ist der Ausgangspunkt für
die Zustellung der Gewindetiefe.
Bedienung
Version 1.0 - 2020-12-22
Der Außendurchmesser wurde auf 30,0 mm gedreht und
der Klemmhalter zum Gewindeschneiden wird in den
Vierfachhalter
eingespannt,
ausgerichtet. Die Spitzenhöhe wird überprüft (wie
beschrieben).
Die
Gewindetiefe
Durchgängen hergestellt. Die Zustellung
muss nach jedem Durchgang verringert
werden.
Der erste Durchgang erfolgt mit einer
Zustellung von
0,1 - 0,15 mm.
Beim
letzten
Zustellung nicht unter 0,04 mm liegen.
Bei Steigungen bis 1,5 mm kann die Zu-
stellung radial erfolgen.
Für unser Beispiel werden 5 bis 7
Durchgänge festgelegt.
Bei
größeren
wechselseitige Flankenzustellung gewählt.
Der
Oberschlitten
Durchgang jeweils um 0,05 - 0,10 mm
abwechselnd
verstellt. Die zwei letzten Durchgänge
werden
durchgeführt.
Gewindetiefe werden zwei Durchgänge
ohne Zustellung durchgeführt.
Bei der Herstellung von Innengewinde
sollten ca. 2 Durchgänge zusätzlich für die
Zustellung gewählt werden (Bohrstangen
sind instabiler).
Originalbetriebsanleitung
winklig
zur
Drehachse
wird
in
mehreren
Durchgang
sollte
Steigungen
wird
wird
ab
dem
nach
links
und
ohne
seitliche
Verstellung
Nach
Erreichen
die
die
2.
rechts
der
TU2807VB
DE
55
