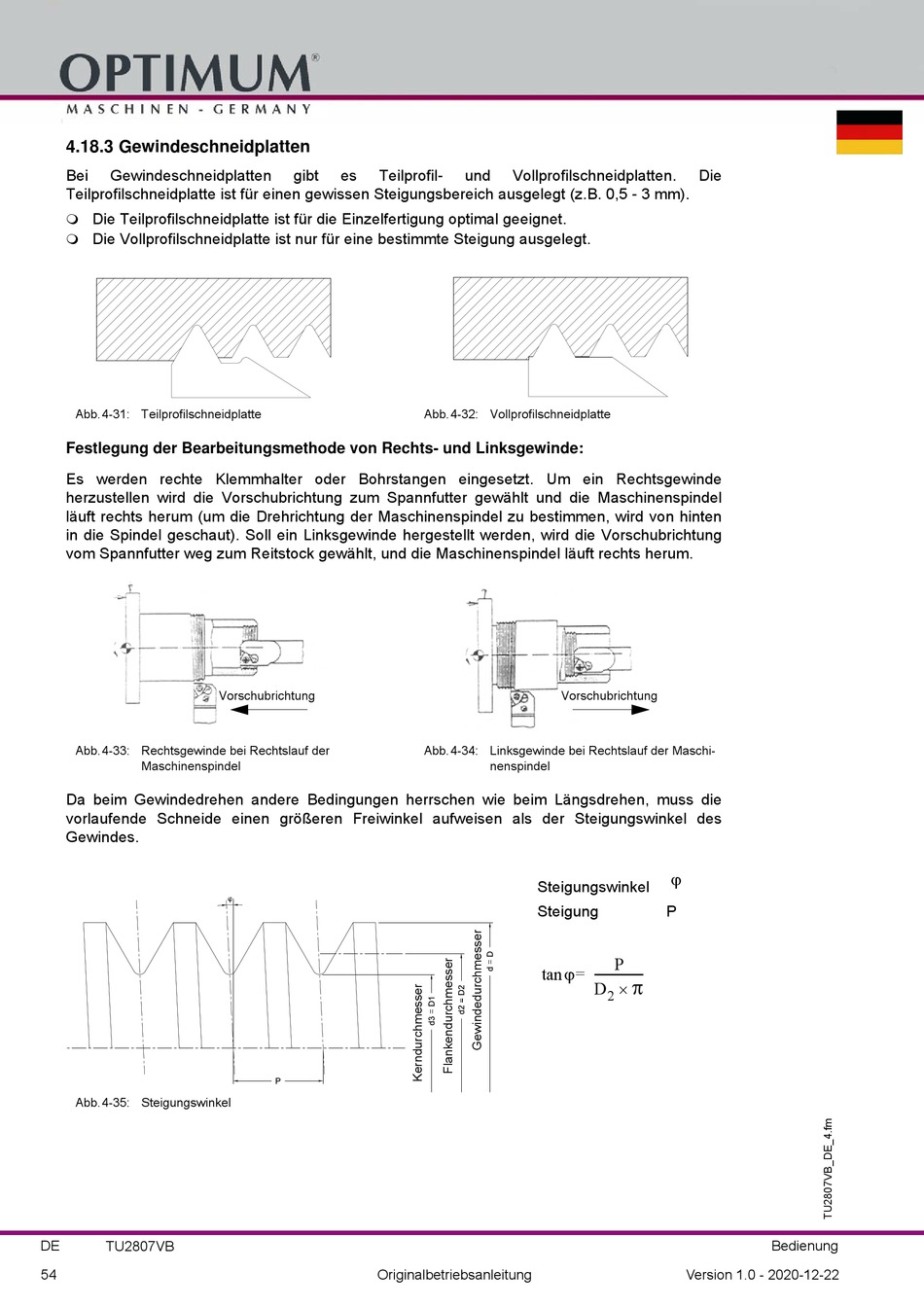

4.18.3 Gewindeschneidplatten
Bei
Gewindeschneidplatten
Teilprofilschneidplatte ist für einen gewissen Steigungsbereich ausgelegt (z.B. 0,5 - 3 mm).
Die Teilprofilschneidplatte ist für die Einzelfertigung optimal geeignet.
Die Vollprofilschneidplatte ist nur für eine bestimmte Steigung ausgelegt.
Abb.4-31: Teilprofilschneidplatte
Festlegung der Bearbeitungsmethode von Rechts- und Linksgewinde:
Es werden rechte Klemmhalter oder Bohrstangen eingesetzt. Um ein Rechtsgewinde
herzustellen wird die Vorschubrichtung zum Spannfutter gewählt und die Maschinenspindel
läuft rechts herum (um die Drehrichtung der Maschinenspindel zu bestimmen, wird von hinten
in die Spindel geschaut). Soll ein Linksgewinde hergestellt werden, wird die Vorschubrichtung
vom Spannfutter weg zum Reitstock gewählt, und die Maschinenspindel läuft rechts herum.
Abb.4-33: Rechtsgewinde bei Rechtslauf der
Maschinenspindel
Da beim Gewindedrehen andere Bedingungen herrschen wie beim Längsdrehen, muss die
vorlaufende Schneide einen größeren Freiwinkel aufweisen als der Steigungswinkel des
Gewindes.
Abb.4-35: Steigungswinkel
