VORSICHT!
Überprüfen Sie die Reitstock- bzw.
Pinolenklemmung
zwischen Spitzen!
Schrauben Sie die Sicherungsschraube
am Ende des Drehmaschinenbettes ein,
um ein unbeabsichtigtes Herausziehen
des
Reitstocks
Drehmaschinenbett zu verhindern.
4.21

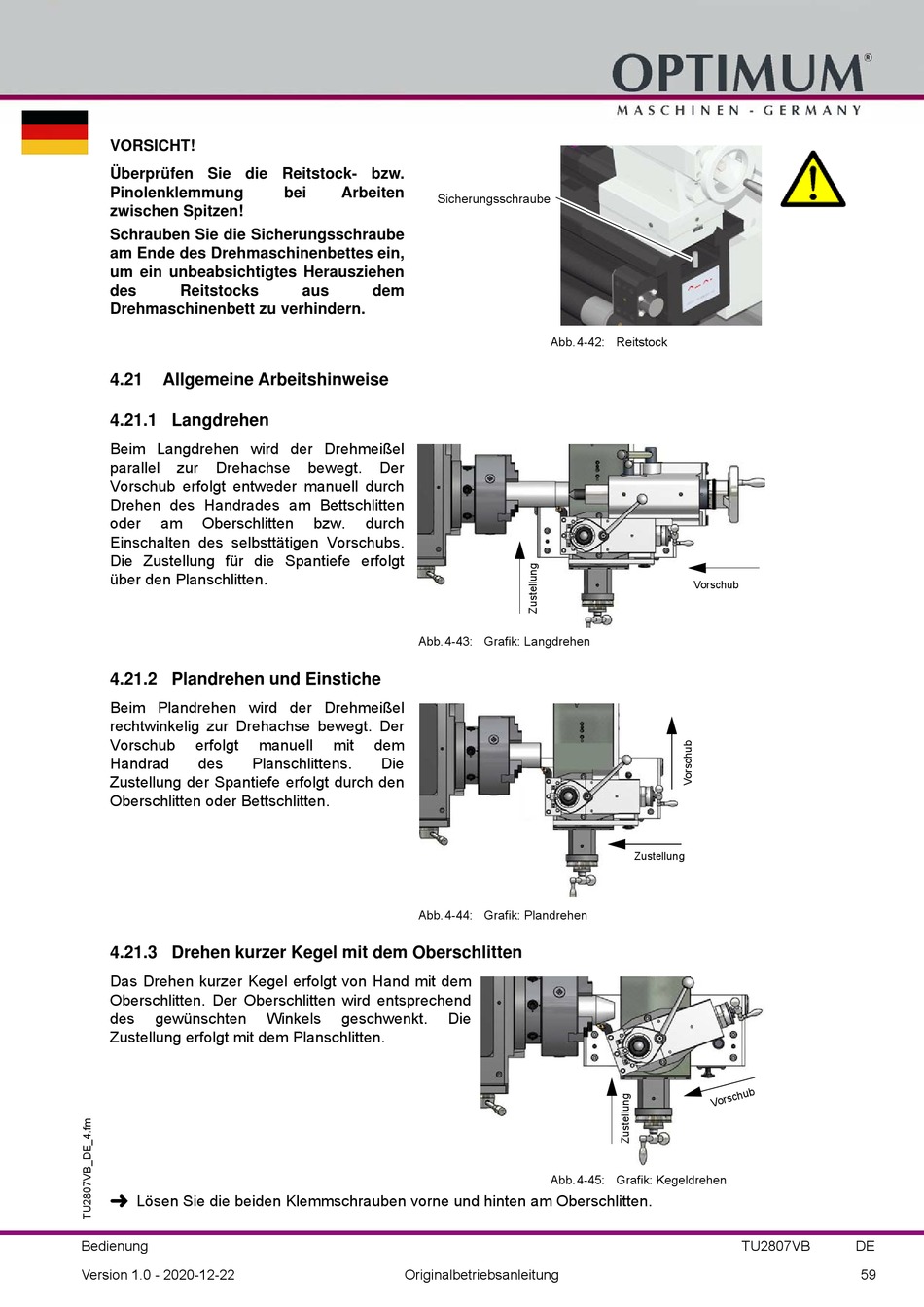

Allgemeine Arbeitshinweise
4.21.1 Langdrehen
Beim Langdrehen wird der Drehmeißel
parallel
zur
Drehachse
Vorschub erfolgt entweder manuell durch
Drehen des Handrades am Bettschlitten
oder
am
Oberschlitten
Einschalten des selbsttätigen Vorschubs.
Die Zustellung für die Spantiefe erfolgt
über den Planschlitten.
4.21.2 Plandrehen und Einstiche
Beim Plandrehen wird der Drehmeißel
rechtwinkelig zur Drehachse bewegt. Der
Vorschub
erfolgt
Handrad
des
Planschlittens.
Zustellung der Spantiefe erfolgt durch den
Oberschlitten oder Bettschlitten.
4.21.3 Drehen kurzer Kegel mit dem Oberschlitten
Das Drehen kurzer Kegel erfolgt von Hand mit dem
Oberschlitten. Der Oberschlitten wird entsprechend
des
gewünschten
Zustellung erfolgt mit dem Planschlitten.
Lösen Sie die beiden Klemmschrauben vorne und hinten am Oberschlitten.
Bedienung
Version 1.0 - 2020-12-22
bei
Arbeiten
aus
dem
bewegt.
Der
bzw.
durch
Abb.4-43: Grafik: Langdrehen
manuell
mit
dem
Die
Abb.4-44: Grafik: Plandrehen
Winkels
geschwenkt.
Originalbetriebsanleitung
Sicherungsschraube
Abb.4-42: Reitstock
Die
Abb.4-45: Grafik: Kegeldrehen
Vorschub
Zustellung
TU2807VB
DE
59
