Nr.
Testobjekt
No.
Object of testing

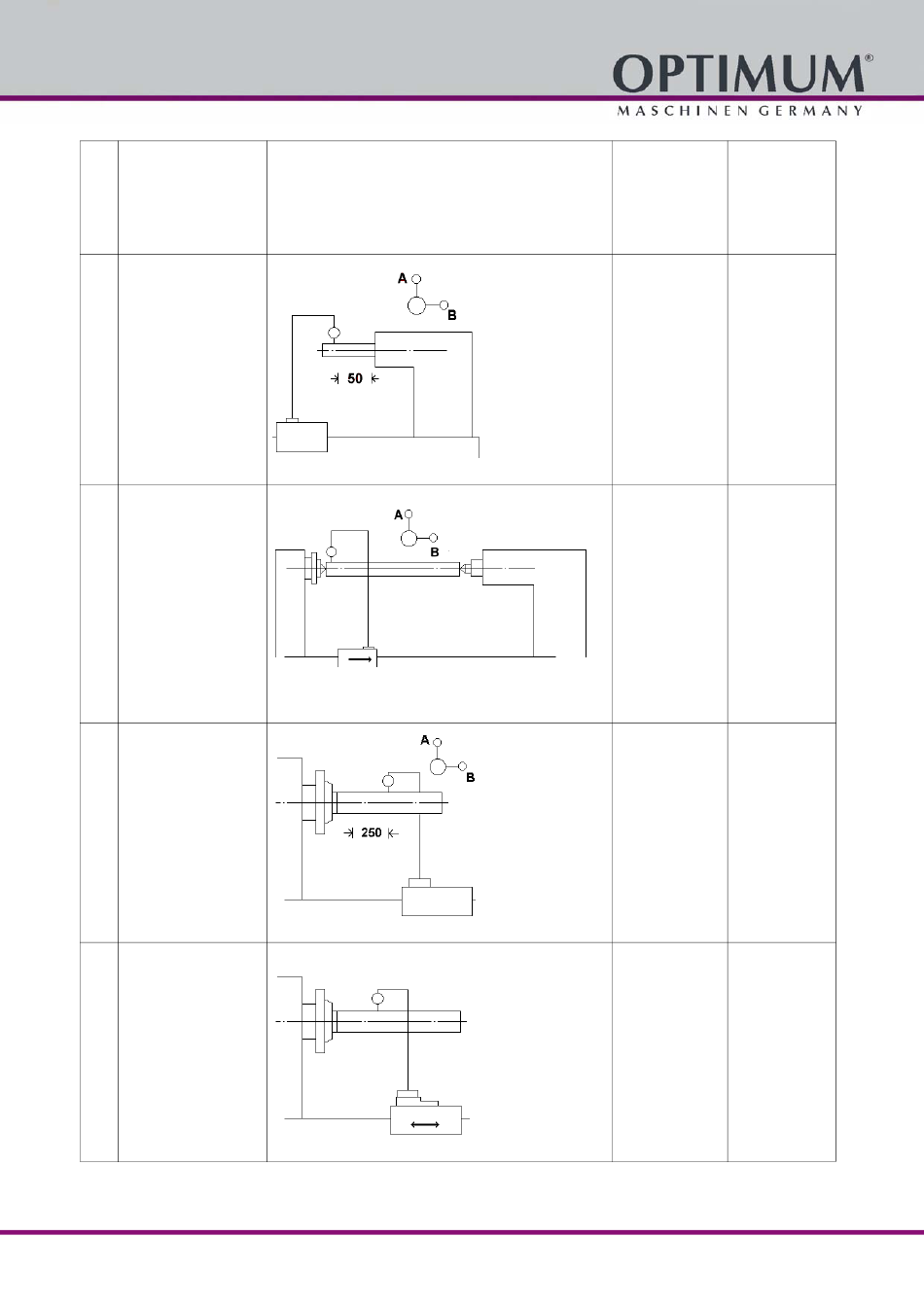

Parallelität des
Morsekonus der
Reitstockpinole
A = senkrecht
B = waagrecht
4
Parallelism of tailstock
guides
A = in the vertical
plane
B = in the horizontal
plane
Fluchten der beiden
Körnerspitzen
Drehspindelaufnahme
(MK 3)
Reitstockaufnahme
5
(MK 2)
Headstock
(MT 3) and tailstock
(MT 2) centres for
same height above
reference plane
Parallelität der
Arbeitsspindel
A = senkrecht
B = waagrecht
6
Parallelism of spindle
axis with carriage
movement
A = vertical plane
B = horizontal plane
Parallelität des
Oberschlittens zur
Arbeitsspindel und
Bettschlittenbewegun
g
7
Parallelism of of top
slide with spindle and
carriage movement
Zeichnung
Drawing
Zulässig
Messwert
max.
Measured
admissible
value
tolerance
[ mm ]
[ mm ]
A: 0,025/50
A:
B: 0,015/50
B:
A: 0,03
A:
A: 0,03/250
A:
B: 0,03/250
B:
0,04/75
107
