Freifläche
Freiwinkel positiv

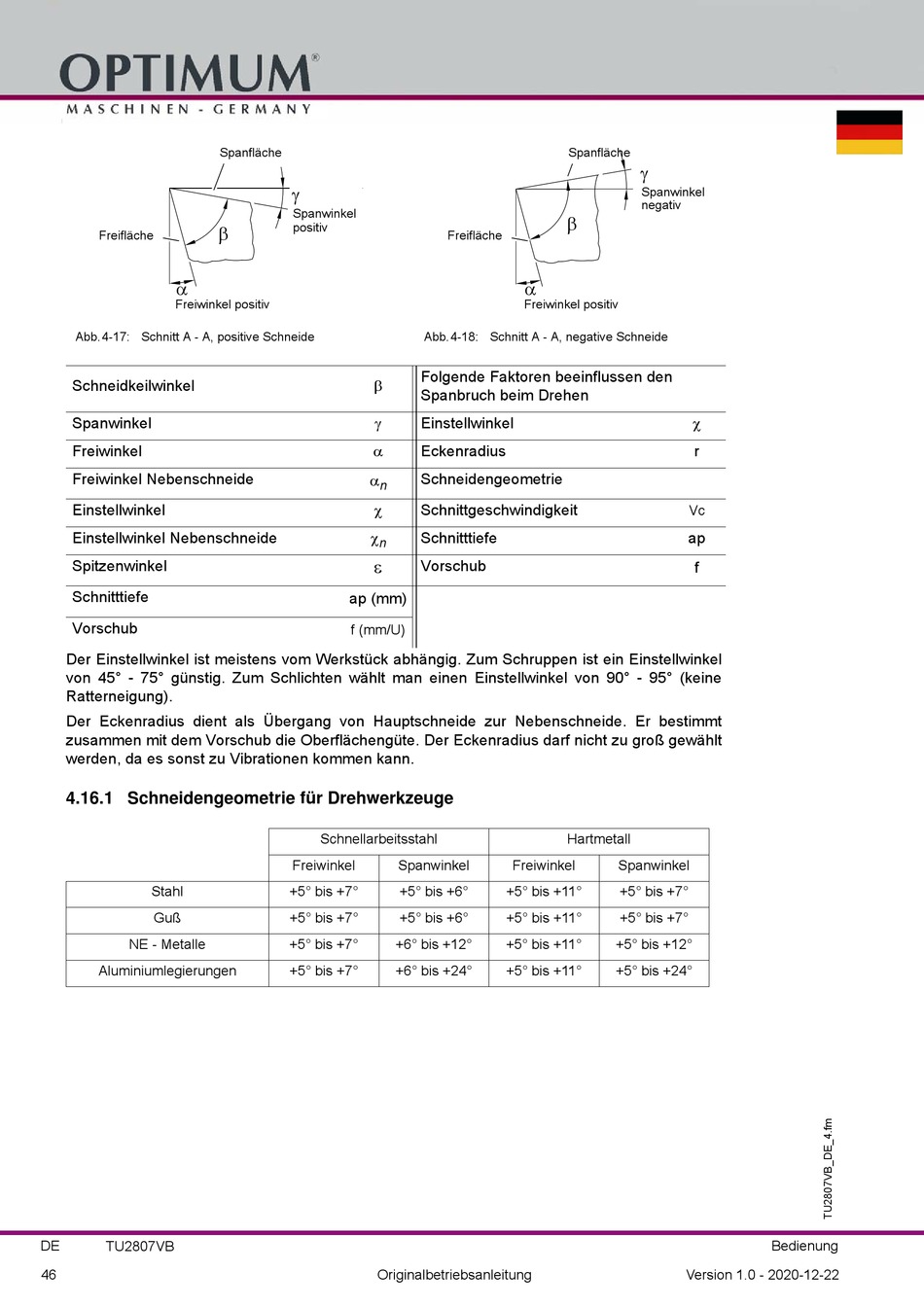

Abb.4-17: Schnitt A - A, positive Schneide
Schneidkeilwinkel
Spanwinkel
Freiwinkel
Freiwinkel Nebenschneide
Einstellwinkel
Einstellwinkel Nebenschneide
Spitzenwinkel
Schnitttiefe
Vorschub
Der Einstellwinkel ist meistens vom Werkstück abhängig. Zum Schruppen ist ein Einstellwinkel
von 45° - 75° günstig. Zum Schlichten wählt man einen Einstellwinkel von 90° - 95° (keine
Ratterneigung).
Der Eckenradius dient als Übergang von Hauptschneide zur Nebenschneide. Er bestimmt
zusammen mit dem Vorschub die Oberflächengüte. Der Eckenradius darf nicht zu groß gewählt
werden, da es sonst zu Vibrationen kommen kann.
4.16.1 Schneidengeometrie für Drehwerkzeuge
Stahl
Guß
NE - Metalle
Aluminiumlegierungen
DE
TU2807VB
46
Spanfläche
Spanwinkel
positiv
n
n
ap (mm)
f (mm/U)
Schnellarbeitsstahl
Freiwinkel
+5° bis +7°
+5° bis +7°
+5° bis +7°
+5° bis +7°
Originalbetriebsanleitung
Spanfläche
Freifläche
Freiwinkel positiv
Abb.4-18: Schnitt A - A, negative Schneide
Folgende Faktoren beeinflussen den
Spanbruch beim Drehen
Einstellwinkel
Eckenradius
Schneidengeometrie
Schnittgeschwindigkeit
Schnitttiefe
Vorschub
Hartmetall
Spanwinkel
Freiwinkel
+5° bis +6°
+5° bis +11°
+5° bis +6°
+5° bis +11°
+6° bis +12°
+5° bis +11°
+6° bis +24°
+5° bis +11°
Spanwinkel
negativ
r
Vc
ap
f
Spanwinkel
+5° bis +7°
+5° bis +7°
+5° bis +12°
+5° bis +24°
Bedienung
Version 1.0 - 2020-12-22
