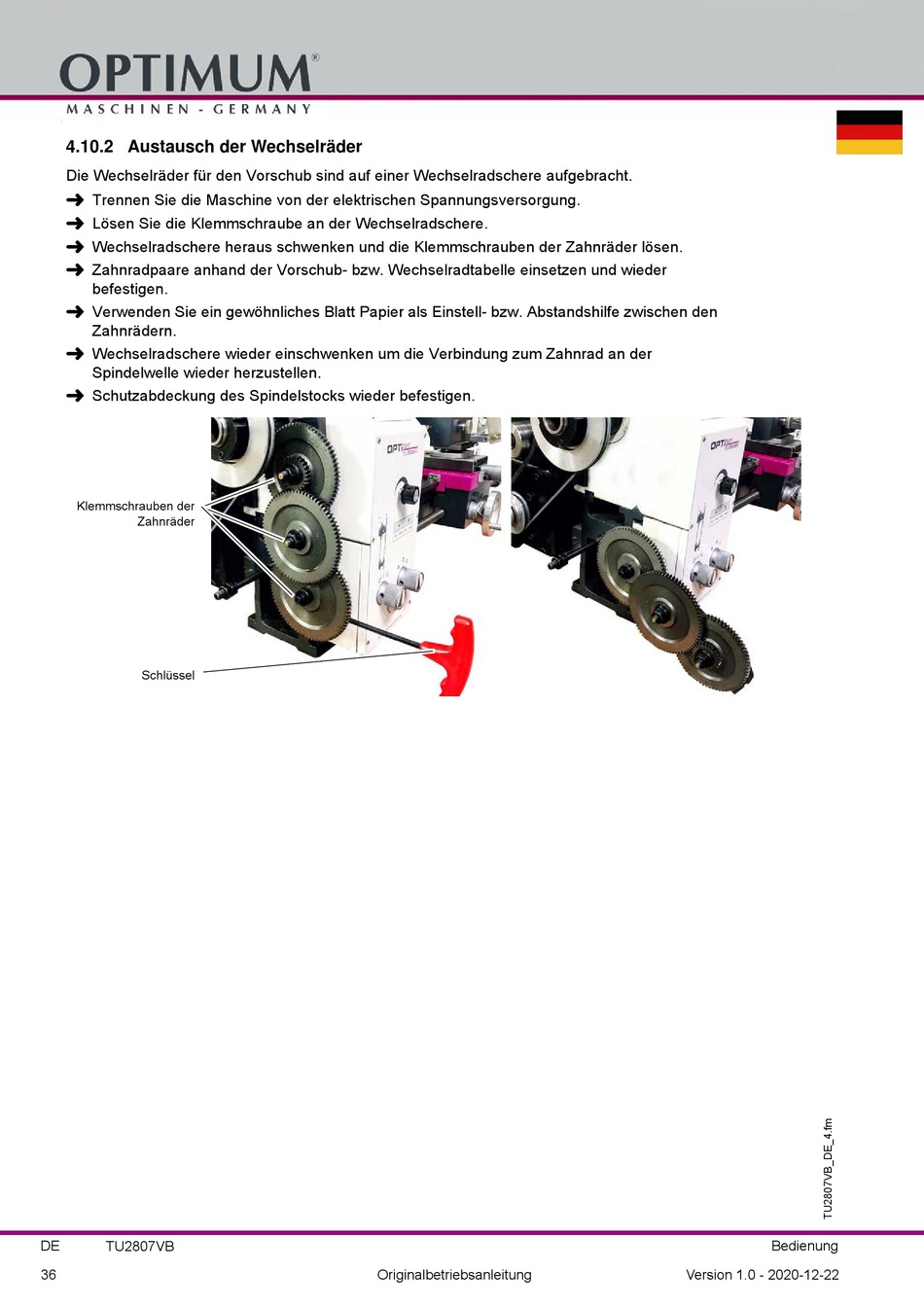

4.10.2 Austausch der Wechselräder
Die Wechselräder für den Vorschub sind auf einer Wechselradschere aufgebracht.
Trennen Sie die Maschine von der elektrischen Spannungsversorgung.
Lösen Sie die Klemmschraube an der Wechselradschere.
Wechselradschere heraus schwenken und die Klemmschrauben der Zahnräder lösen.
Zahnradpaare anhand der Vorschub- bzw. Wechselradtabelle einsetzen und wieder
befestigen.
Verwenden Sie ein gewöhnliches Blatt Papier als Einstell- bzw. Abstandshilfe zwischen den
Zahnrädern.
Wechselradschere wieder einschwenken um die Verbindung zum Zahnrad an der
Spindelwelle wieder herzustellen.
Schutzabdeckung des Spindelstocks wieder befestigen.
Klemmschrauben der
Zahnräder
Schlüssel
DE
TU2807VB
36
Originalbetriebsanleitung
Bedienung
Version 1.0 - 2020-12-22
