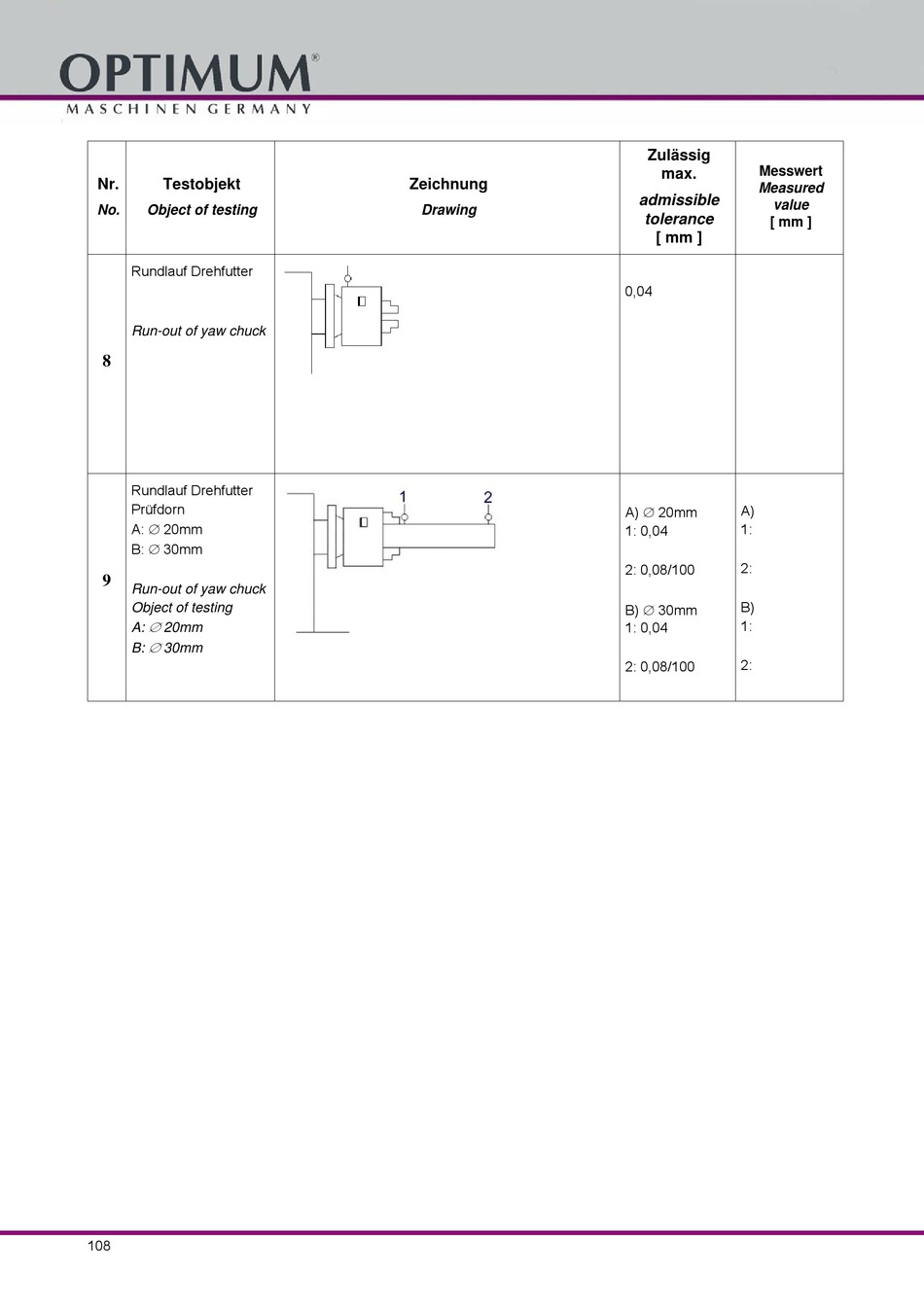

Nr. Testobjekt
No. Object of testing
Rundlauf Drehfutter
Run-out of yaw chuck
8
Rundlauf Drehfutter
Prüfdorn
A:  20mm
B:  30mm
9
Run-out of yaw chuck
Object of testing

A: 20mm

B: 30mm
108
Zeichnung
Drawing
Zulässig
Messwert
max.
Measured
admissible
value
tolerance
[ mm ]
[ mm ]
0,04
A)  20mm A)
1:
1: 0,04
2:
2: 0,08/100
B)
B)  30mm
1:
1: 0,04
2:
2: 0,08/100
