Montageanleitung Drehfutter
Flansch und Maschinenspindel sehr gründlich reinigen und auf die Maschinenspindel
aufsetzen.
Den Innenring des Drehfutters messen und diesen Wert auf Futterflansch andrehen. Ein
geringfügig kleinerer gedrehter Durchmesser am Futterflansch ermöglicht ein besseres
nachfolgendes Ausrichten eines Drehfutters. Ebenso die Planfläche (Stirnfläche) des Flansches
leicht andrehen bis Fläche plan ist. Drehfutter aufsetzen und festschrauben. Optional können
Sie am Futterflansch eine H7 Passung zum Drehfutter herstellen. Die Position der Befestigung
des Drehfutters bei Wiedermontage am Flansch muss dann jedoch immer an der gleichen
Stelle sein.
INFORMATION
Das Drehfutter
muss sich von Hand leicht
auf
den Flansch aufsetzen lassen.
Befestigungsschrauben abwechselnd und gleichmäßig anziehen.
Die Schrauben dürfen auf die Lochwandung keinen Zwang ausüben, da sich sonst der
Futterkörper verspannt oder die Backen verklemmt werden. Ferner können Rundlauffehler
eintreten. Nacharbeiten am Drehfutter selbst sind unzulässig!
3.10.1 Futterflansch 3441312 - Ø 125 , Kurzkegel
Der Futterflansch ist bereits zur Befestigung des mitgelieferten 125mm Dreibacken Drehfutters
in die Drehmaschine eingebaut.
3441312
3442712

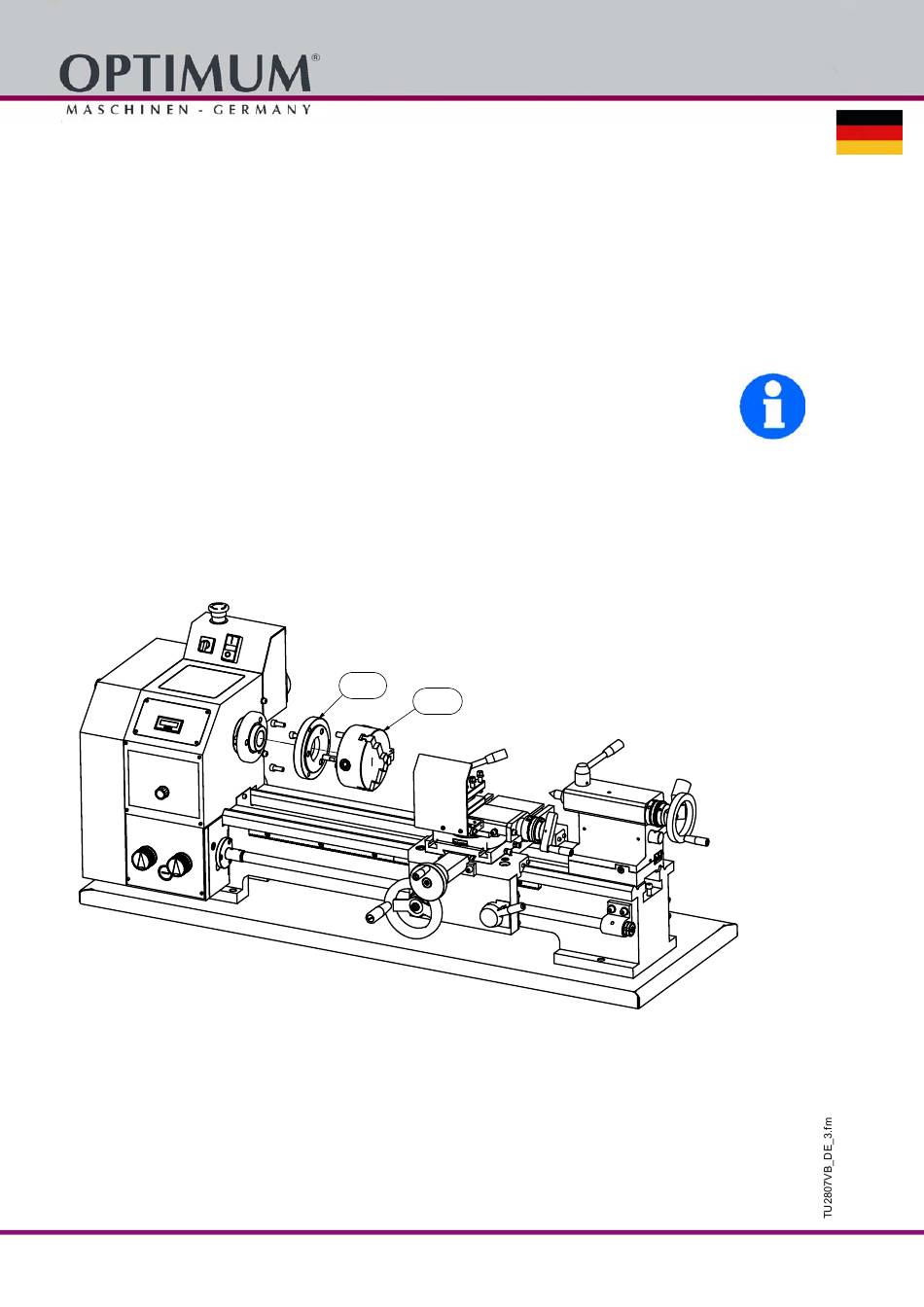

Abb.3-2:
Futterflansch für TU2506 und TU2807
