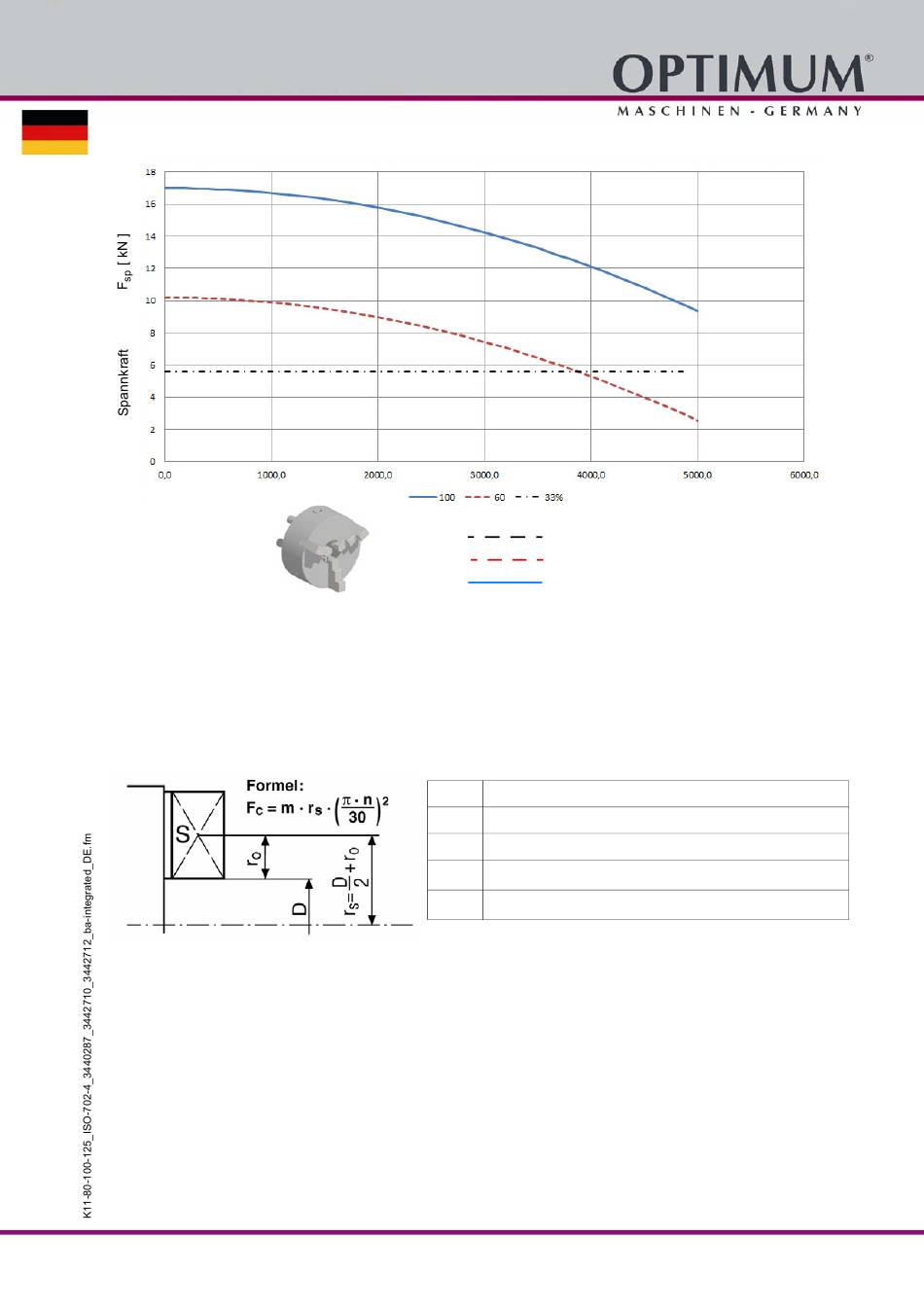

4.23.7 Spannkraft-Drehzahl-Diagramm - Drehfutter K11-125
Drehzahl n [min-1]
Das Spannkraft-Drehzahl-Diagramm zeigt die rechnerische Fliehkraft mit der zugehörigen
Backenausführung in Abhängigkeit der Drehzahl, wenn die Drehfutterbacken nicht über den
Drehfutter Außendurchmesser überstehen.
4.23.8 Spannbackenfliehkraft
Zur Berechnung der erforderlichen Spannkraft für die Bearbeitung eines Werkstückes, muss die
Fliehkraft der Spannbacken mit berücksichtigt werden.
Die Ermittlung der zulässigen Drehzahl kann nach der VDI-Richtlinie 3106 „Ermittlung der
zulässigen Drehzahl bei Drehfuttern (Backenfutter)" vorgenommen werden. Diese Richtlinie
erlaubt auch die Ermittlung der Restspannkraft bei vorgegebener Drehzahl.
Version 1.0 - 2020-12-22
Erforderliche Mindestspannkraft 33 %
Anzugsmoment mit Schlüssel 60 Nm
Anzugsmoment mit Schlüssel max. 100 Nm
Fc
Fliehkraft in N
m
Masse in kg/Satz
rs
Schwerpunktabstand in Meter zur Futtermitte
n
-1
Drehzahl min
r
Schwerpunktabstand der Spannbacke
0
Originalbetriebsanleitung
3440287│3442710│3442712
