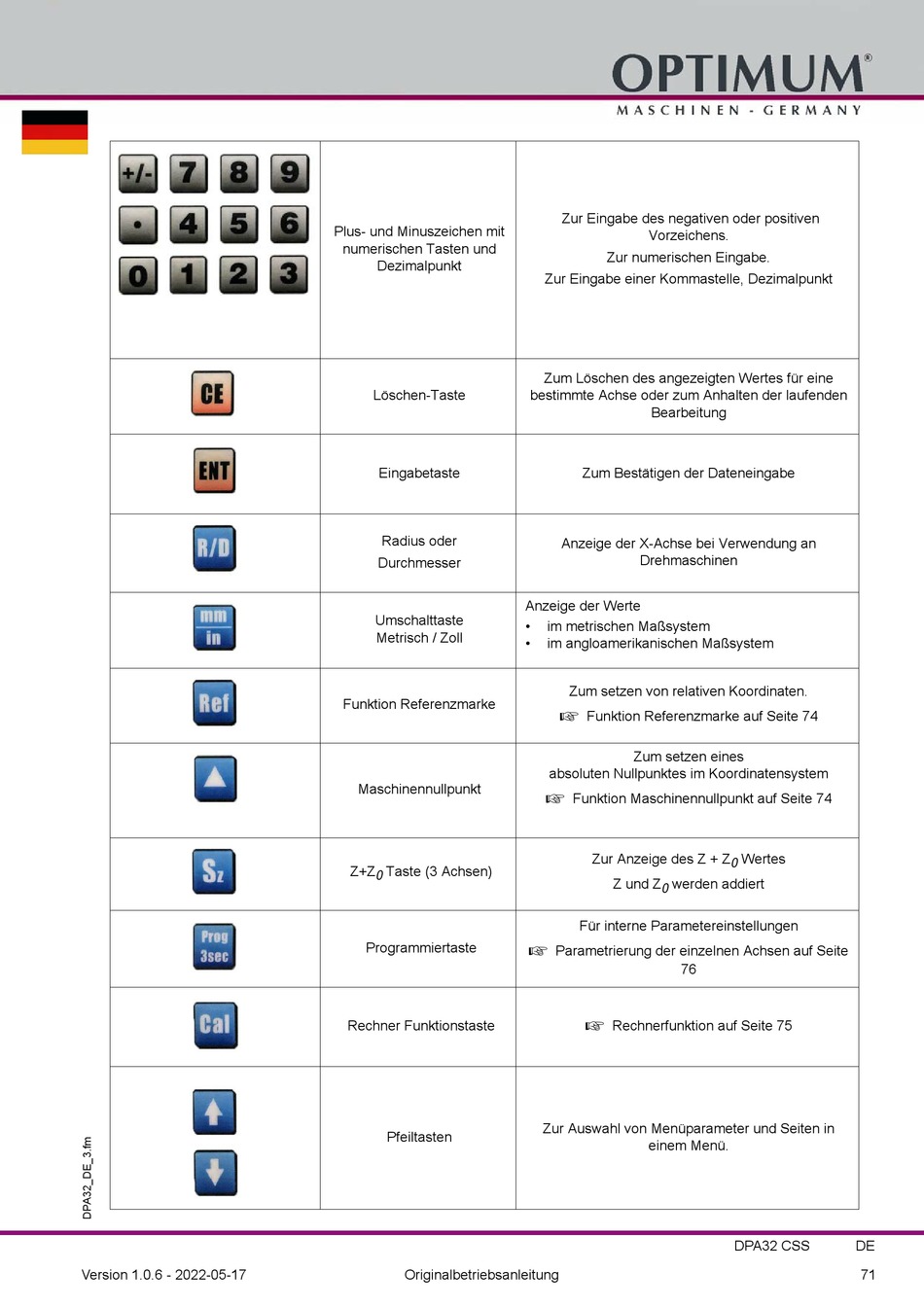

Optimum OPTiturn TH4610D Betriebsanleitung Seite 71

Version 1.0.6 - 2022-05-17
Plus- und Minuszeichen mit
numerischen Tasten und
Dezimalpunkt
Löschen-Taste
Eingabetaste
Radius oder
Durchmesser
Umschalttaste
Metrisch / Zoll
Funktion Referenzmarke
Maschinennullpunkt
Z+Z Taste (3 Achsen)
0
Programmiertaste
Rechner Funktionstaste
Pfeiltasten
Originalbetriebsanleitung
Zur Eingabe des negativen oder positiven
Vorzeichens.
Zur numerischen Eingabe.
Zur Eingabe einer Kommastelle, Dezimalpunkt
Zum Löschen des angezeigten Wertes für eine
bestimmte Achse oder zum Anhalten der laufenden
Bearbeitung
Zum Bestätigen der Dateneingabe
Anzeige der X-Achse bei Verwendung an
Drehmaschinen
Anzeige der Werte
• im metrischen Maßsystem
• im angloamerikanischen Maßsystem
Zum setzen von relativen Koordinaten.

Funktion Referenzmarke auf Seite 74
Zum setzen eines
absoluten Nullpunktes im Koordinatensystem

Funktion Maschinennullpunkt auf Seite 74
Zur Anzeige des Z + Z
Z und Z werden addiert
0
Für interne Parametereinstellungen

Parametrierung der einzelnen Achsen auf Seite
76

Rechnerfunktion auf Seite 75
Zur Auswahl von Menüparameter und Seiten in
einem Menü.
Wertes
0
DPA32 CSS DE
71
