Spindelstock Vorschubgetriebe 6-6 - Headstock feed gear 6-6

Pos. Bezeichnung
3 Zahnrad
4 Zylinderstift
5 Splint
6 Schaltklaue
7 Schaltklaue
8 Schaltklaue
9 Schaltklaue
10 Schaltklaue
11 Spannstift
12 Nockenwelle
13 Buchse
14 Gewindestift
Version 1.0.6 - 2022-5-17
95 96
91
108
Img.9-15:

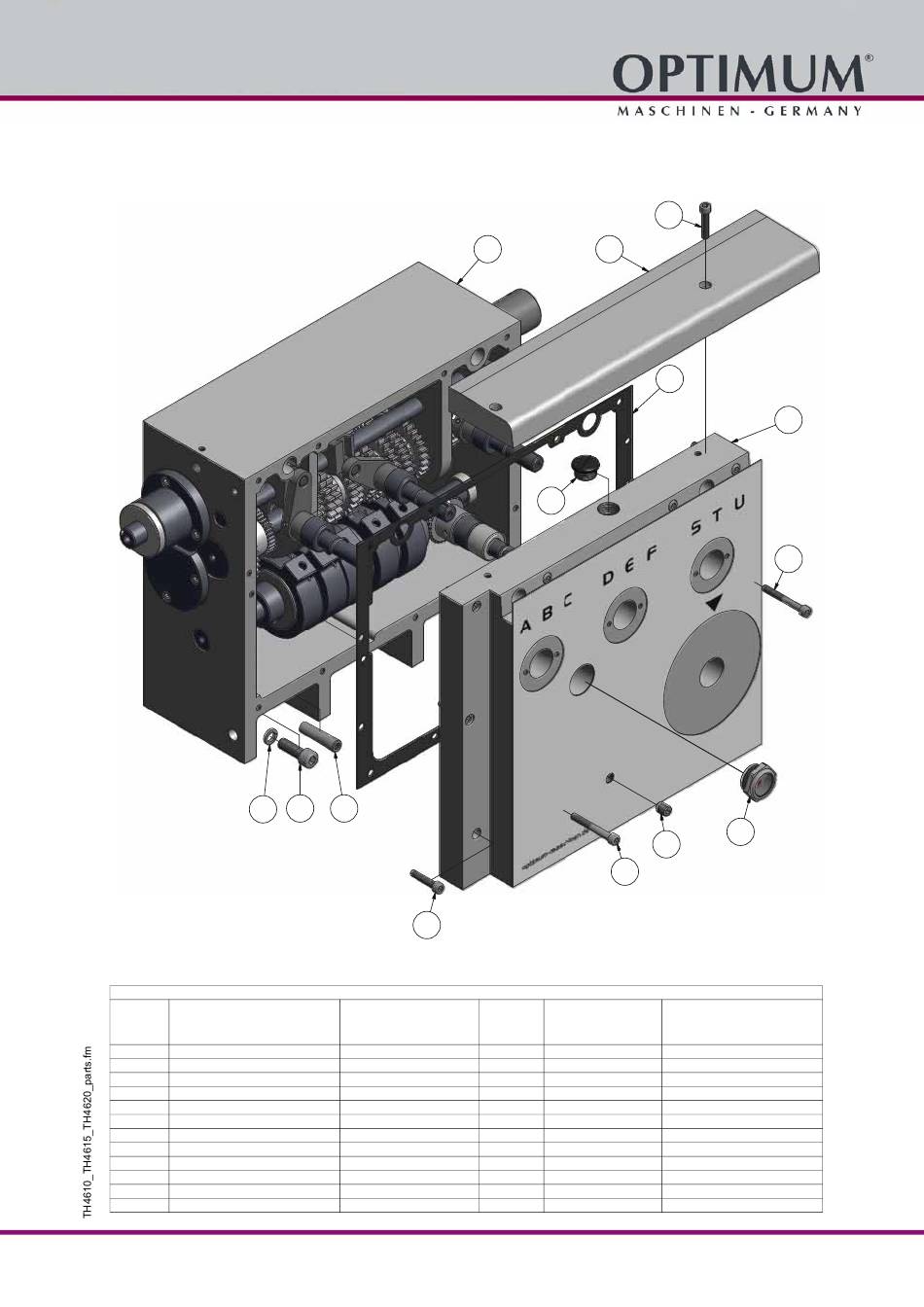

Ersatzteile Spindelstock Vorschubgetriebe - Spare parts list headstock feed gear
Description
Bevel Gear
Straight pin
Split Pin
Claw-Shifter
Claw-Shifter
Claw-Shifter
Claw-Shifter
Claw-Shifter
Spring Pin
Cam Shifter
Bushing
Socket Set Screw
Originalbetriebsanleitung
148 128
127
103
Menge Grösse
Qty. Size
1
5 GB 119-86/B8x16
5 GB 91-86/2x30
1
1
1
1
1
1
1
1
1 GB 78-85/M8x10
TH4610 | TH4615 | TH4620
108
92
148
103
113
126
Artikelnummer
Item no.
03462110303
03462110306
03462110307
03462110308
03462110309
03462110310
03462110312
DE | EN
