TCS Compact
6.3.3 Prisma befestigen
1
Spannprisma
2 Markierung für Gasdüsen-

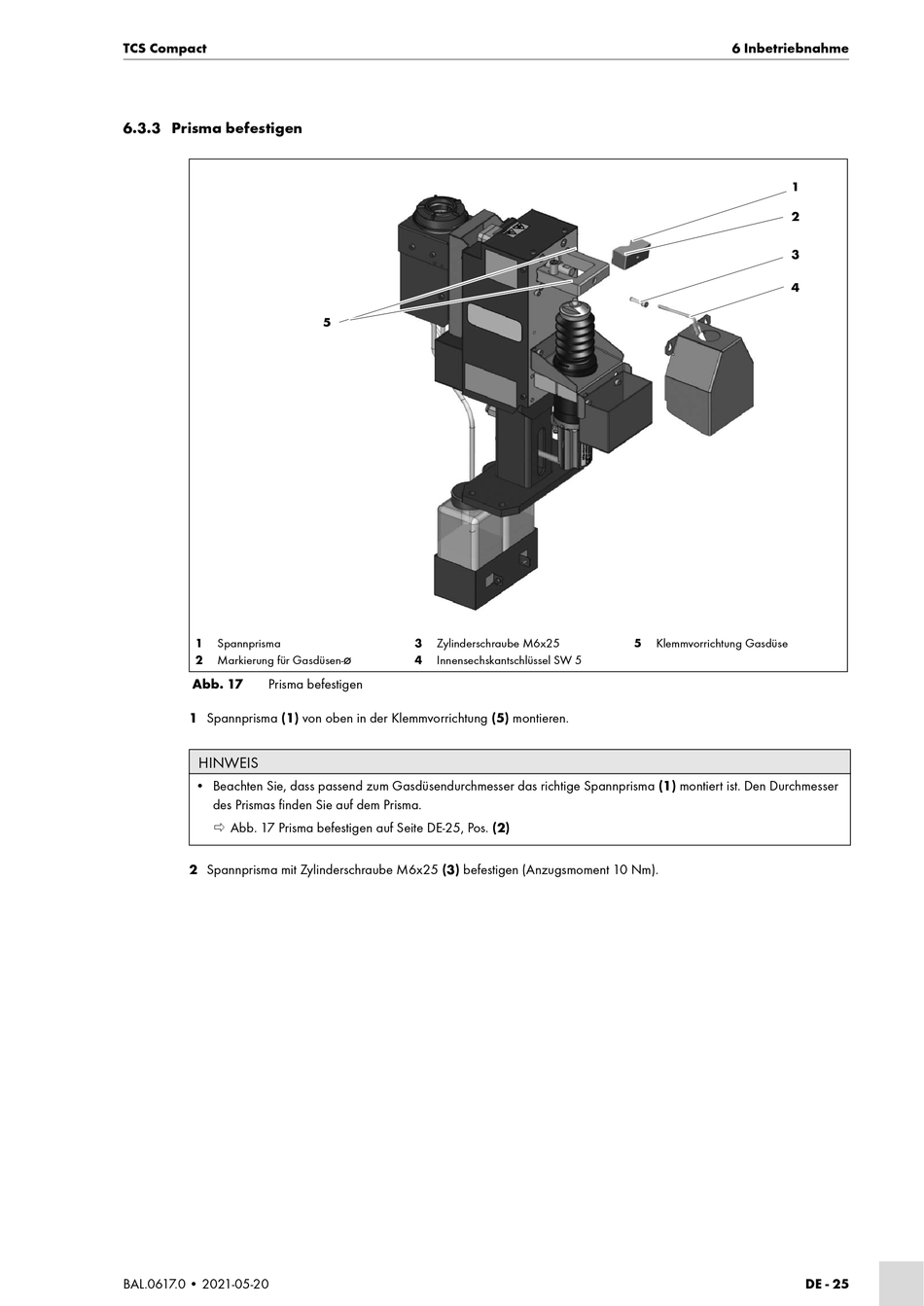

Abb. 17
Prisma befestigen
1 Spannprisma (1) von oben in der Klemmvorrichtung (5) montieren.
HINWEIS
• Beachten Sie, dass passend zum Gasdüsendurchmesser das richtige Spannprisma (1) montiert ist. Den Durchmesser
des Prismas finden Sie auf dem Prisma.
 Abb. 17 Prisma befestigen auf Seite DE-25, Pos. (2)
2 Spannprisma mit Zylinderschraube M6x25 (3) befestigen (Anzugsmoment 10 Nm).
BAL.0617.0 • 2021-05-20
5
3
Zylinderschraube M6x25
ø
4 Innensechskantschlüssel SW 5
6 Inbetriebnahme
1
2
3
4
5
Klemmvorrichtung Gasdüse
DE - 25
