TCS-Compact
Type de fiche appareil :
Amphenol 12 pôles (14–12 p)
Tension 1/A PE
de
2/B 0 V
service
3/C 24 VDC/200 mA
Entrée 4/D 0 V/2,8 W
Desserrez le vérin de serrage /
Fermez la cisaille (Y3)
5/E 0 V/2,8 W Course vers le haut (Y1)
6/F 0 V/2,8 W Rotation du moteur (Y2)
Sortie 7/G 0 V/max.100 mA
Le vérin de montée est en bas (S1)
8/H 0 V/max.100 mA
Le vérin de serrage est ouvert (S2)

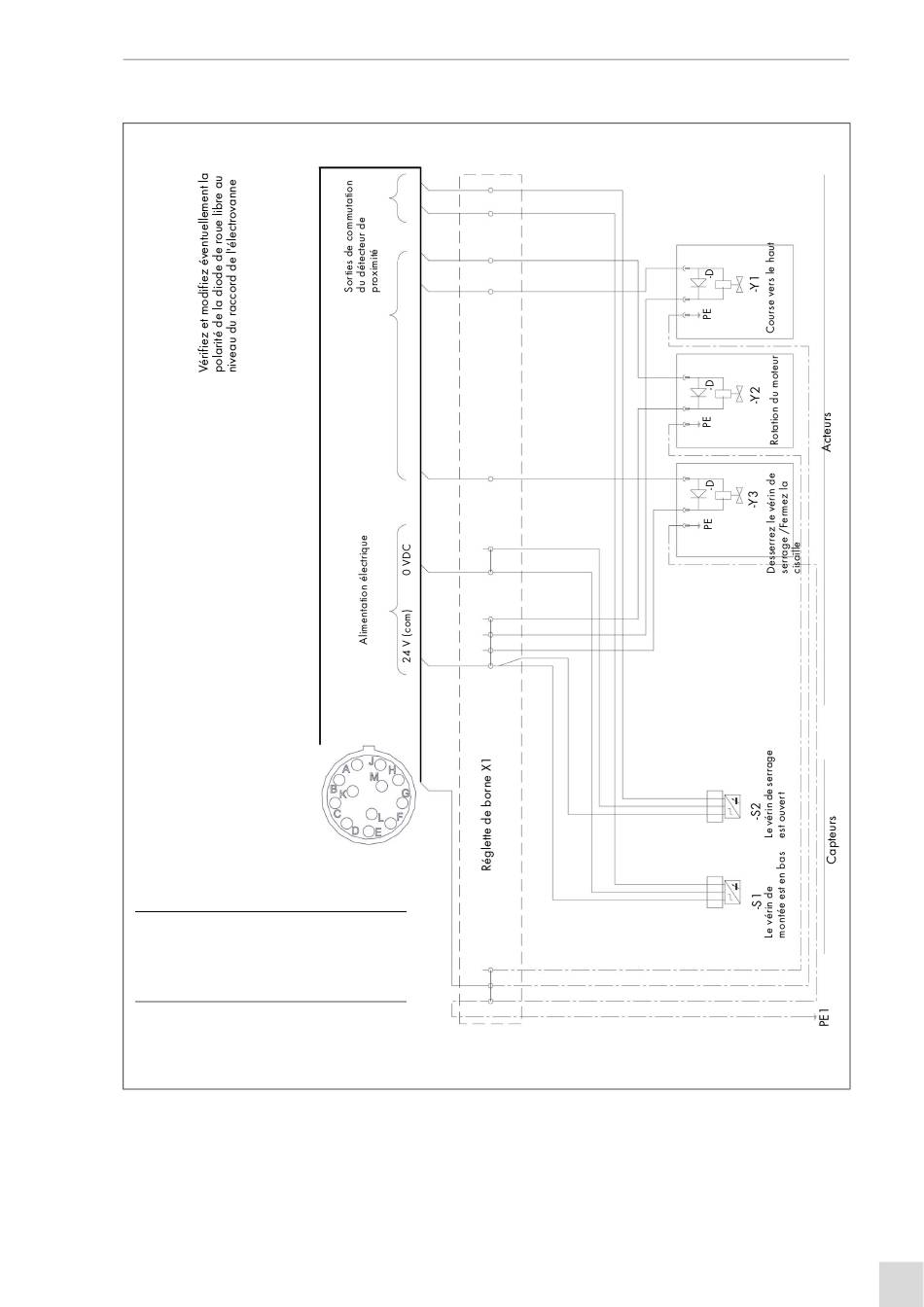

Fig. 26
Schéma de connexion de la sortie transistor : Détecteur de proximité (NPN/puits)
BAL.0617.0 • 2021-05-20
8 -X1.14
BK
7 -X1.13 BK
6 -X1.12 WH
-X1.11
5 WH
4
-X1.10 WH
BU
-X1.9
2
-X1.8 BU
-X1.7 BN
BN
-X1.6
BN
-X1.5
3
-X1.4
BN
Fiche appareil
1
-X1.3 PE
-X1.2 PE
-X1.1 PE
Le vérin de serrage est ouvert (S2)
Le vérin de montée est en bas (S1)
Rotation du moteur (Y2)
BN
Course vers le haut (Y1)
WH
BN
WH
Desserrez le vérin de
serrage /
Fermez la cisaille (Y3)
BN
WH
13 Annexe
A1
A2
A1
A2
A1
A2
FR - 37
