TCS-Compact

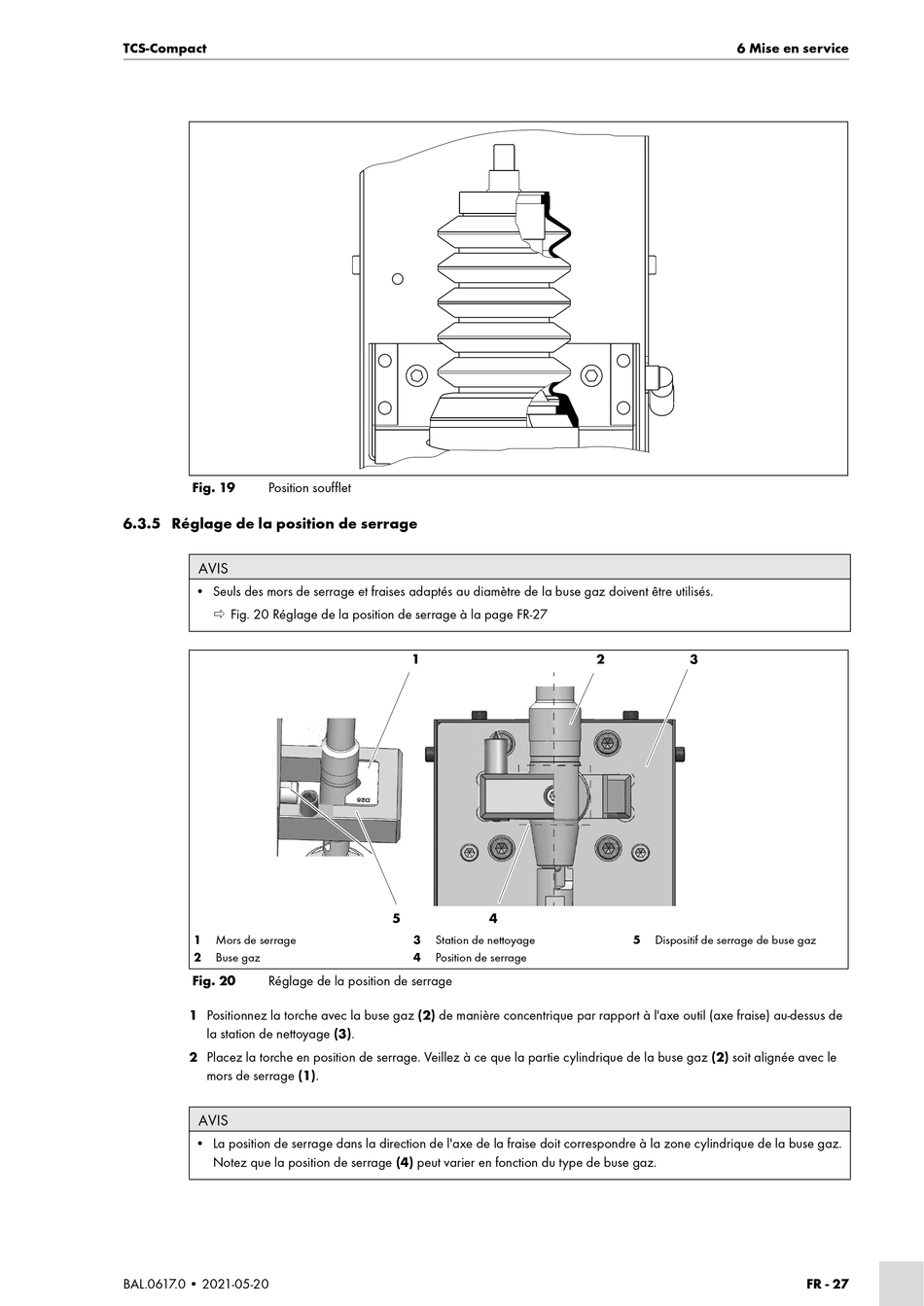

Fig. 19
Position soufflet
6.3.5 Réglage de la position de serrage
AVIS
• Seuls des mors de serrage et fraises adaptés au diamètre de la buse gaz doivent être utilisés.
 Fig. 20 Réglage de la position de serrage à la page FR-27
1 Mors de serrage
2
Buse gaz
Fig. 20 Réglage de la position de serrage
1 Positionnez la torche avec la buse gaz (2) de manière concentrique par rapport à l'axe outil (axe fraise) au-dessus de
la station de nettoyage (3).
2 Placez la torche en position de serrage. Veillez à ce que la partie cylindrique de la buse gaz (2) soit alignée avec le
mors de serrage (1).
AVIS
• La position de serrage dans la direction de l'axe de la fraise doit correspondre à la zone cylindrique de la buse gaz.
Notez que la position de serrage (4) peut varier en fonction du type de buse gaz.
BAL.0617.0 • 2021-05-20
1
5 4
3 Station de nettoyage
4
Position de serrage
6 Mise en service
2 3
5 Dispositif de serrage de buse gaz
FR - 27
