TCS Compact
6.2 Elektrischer Anschluss
Die Brennerreinigungsstation wird über einen eingebauten Steckeranschluss an die Stromversorgung angeschlossen. Die
benötigten Steuersignale werden ebenfalls über diesen Stecker übertragen.

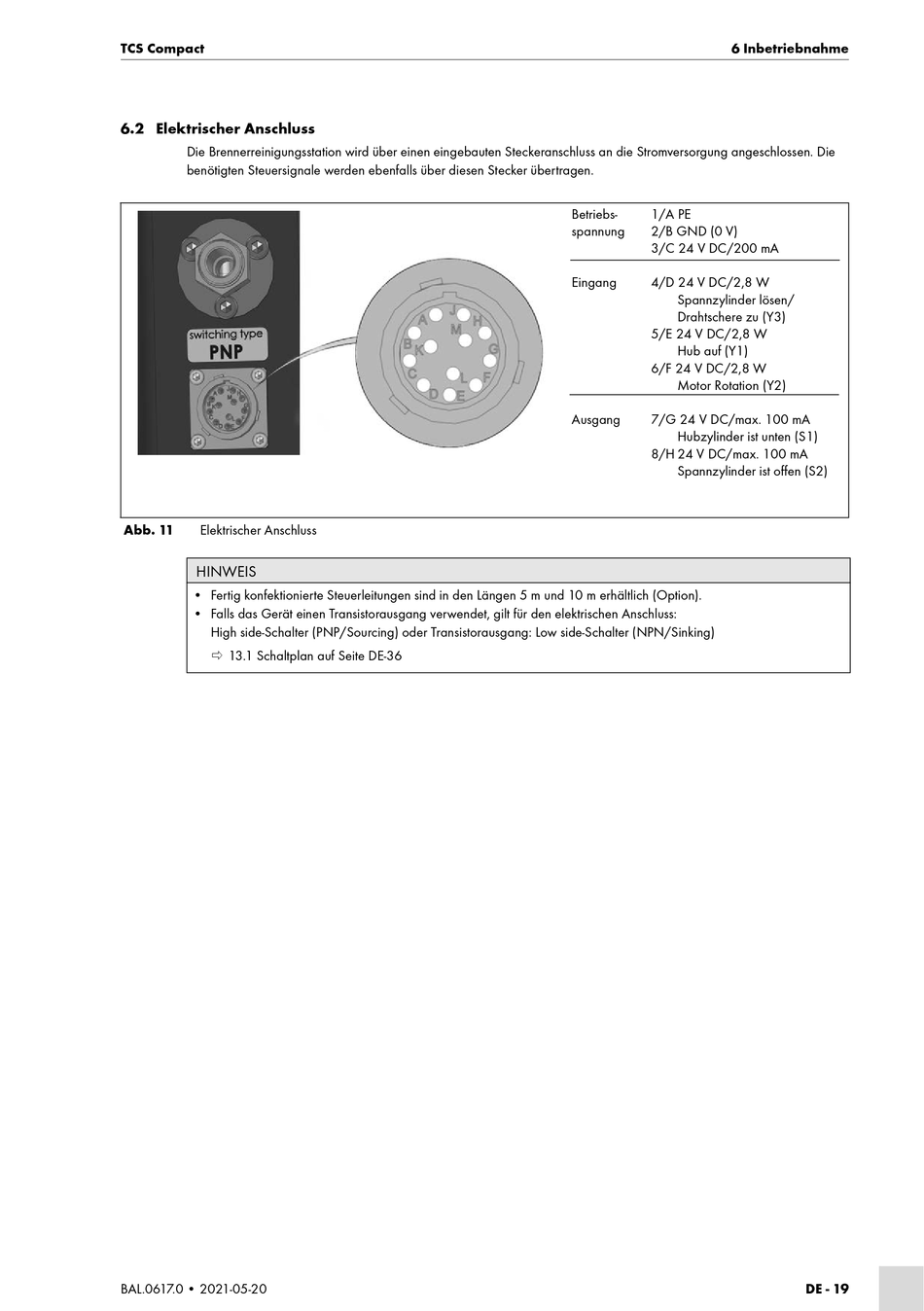

Abb. 11
Elektrischer Anschluss
HINWEIS
• Fertig konfektionierte Steuerleitungen sind in den Längen 5 m und 10 m erhältlich (Option).
• Falls das Gerät einen Transistorausgang verwendet, gilt für den elektrischen Anschluss:
High side-Schalter (PNP/Sourcing) oder Transistorausgang: Low side-Schalter (NPN/Sinking)
13.1 Schaltplan auf Seite DE-36
BAL.0617.0 • 2021-05-20
6 Inbetriebnahme
Betriebs-
1/A PE
spannung
2/B GND (0 V)
3/C 24 V DC/200 mA
Eingang
4/D 24 V DC/2,8 W
Spannzylinder lösen/
Drahtschere zu (Y3)
5/E 24 V DC/2,8 W
Hub auf (Y1)
6/F 24 V DC/2,8 W
Motor Rotation (Y2)
Ausgang
7/G 24 V DC/max. 100 mA
Hubzylinder ist unten (S1)
8/H 24 V DC/max. 100 mA
Spannzylinder ist offen (S2)
DE - 19
