Abicor Binzel TCS Compact Betriebsanleitung Seite 152

13 Anexo
Tipo del conector del aparato:
Amphenol de 12 polos (14-12p)
Tensión 1/A PE
de
2/B 0 V
servicio
3/C 24 VDC/200 mA
Entrada 4/D 0 V/2,8 W
Soltar el cilindro de sujeción/
Cerrar cortador de alambre
(o hilo) (Y3)
5/E 0 V/2,8 W Subir carrera(Y1)
6/F 0 V/2,8 W
Rotación del motor (Y2)
Salida 7/G 0 V/max.100 mA
Cilindro elevador abajo (S1)
8/H 0 V/max.100 mA
Cilindro de sujeción abierto (S2)

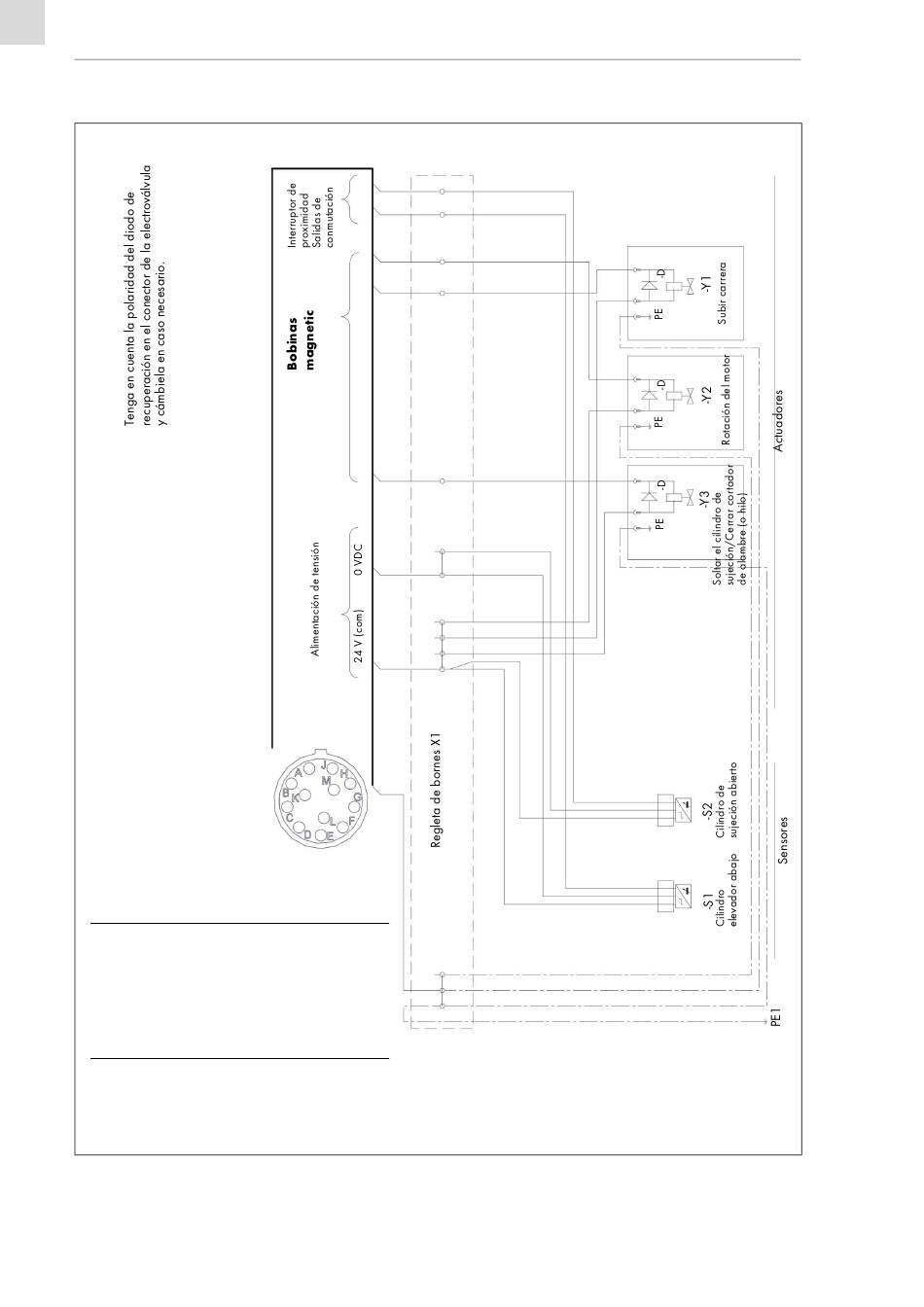

Fig. 26 Esquema de conexiones de la salida de transistor: interruptor de proximidad (NPN/sinking)
ES - 38
8 -X1.14
BK
7 -X1.13 BK
6 -X1.12 WH
-X1.11
5 WH
4
-X1.10 WH
BU
-X1.9
2
-X1.8 BU
-X1.7 BN
BN
-X1.6
BN
-X1.5
3
-X1.4
BN
Conector del
aparato
1
-X1.3 PE
-X1.2 PE
-X1.1 PE
Cilindro de sujeción abierto (S2)
Cilindro elevador abajo (S1)
Rotación del motor (Y2)
BN
Subir carrera (Y1)
WH
BN
WH
Soltar el cilindro
de sujeción/Cerrar
cortador de alambre
(o hilo)(Y3)
BN
WH
TCS Compact
A1
A2
A1
A2
A1
A2
