TCS-Compact
6.3.3 Fixation du mors
1
Mors de serrage
2 Marquage pour buse gaz-

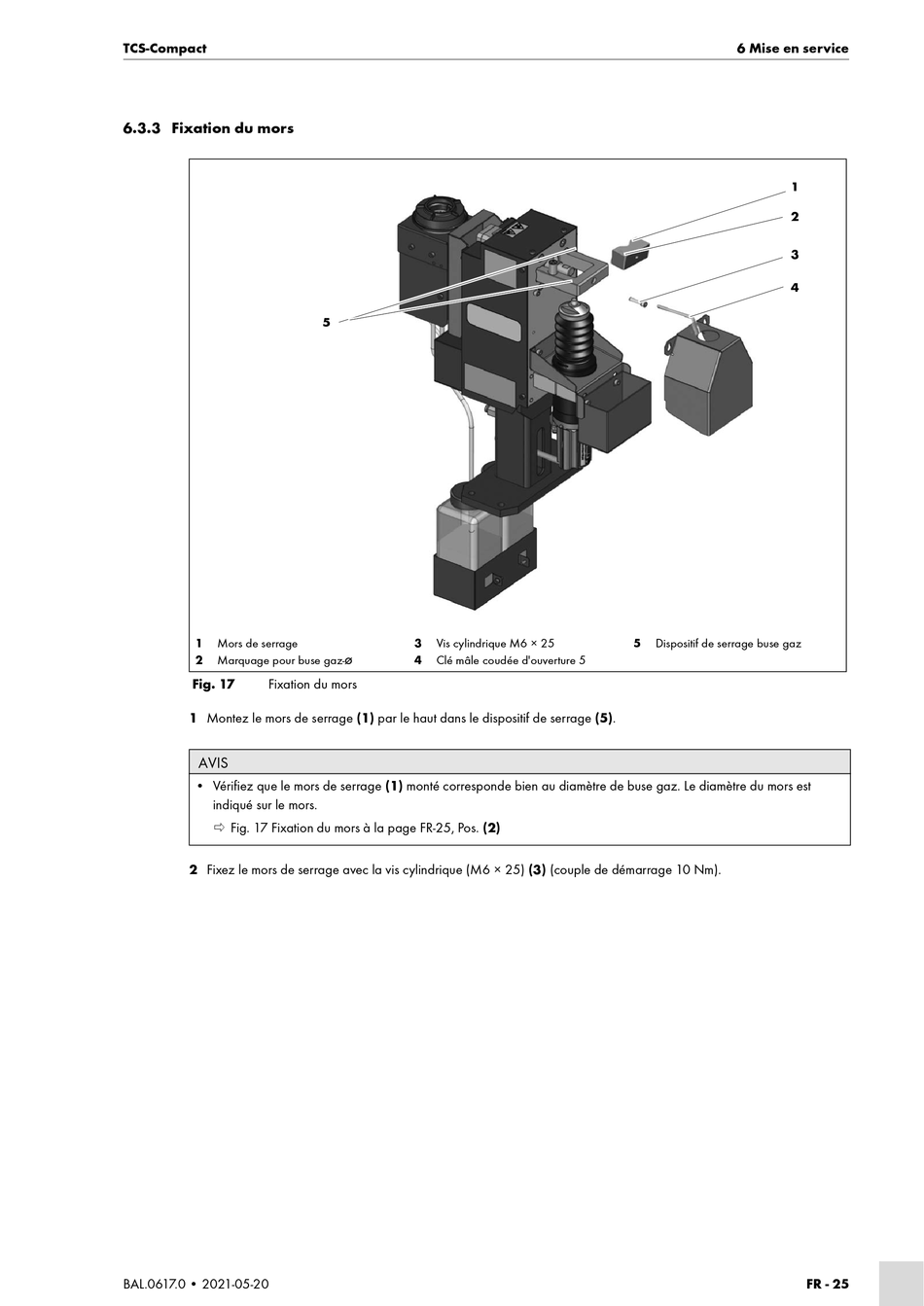

Fig. 17
Fixation du mors
1 Montez le mors de serrage (1) par le haut dans le dispositif de serrage (5).
AVIS
• Vérifiez que le mors de serrage (1) monté corresponde bien au diamètre de buse gaz. Le diamètre du mors est
indiqué sur le mors.
 Fig. 17 Fixation du mors à la page FR-25, Pos. (2)
2 Fixez le mors de serrage avec la vis cylindrique (M6 × 25) (3) (couple de démarrage 10 Nm).
BAL.0617.0 • 2021-05-20
5
3
Vis cylindrique M6 × 25
ø
4 Clé mâle coudée d'ouverture 5
6 Mise en service
1
2
3
4
5
Dispositif de serrage buse gaz
FR - 25
