6 Mise en service
6.3.1 Installation du liquide anti-grattons
1
9
8
1
Torche de soudage
2
Joint d'étanchéité pour buse gaz
3
Buse gaz

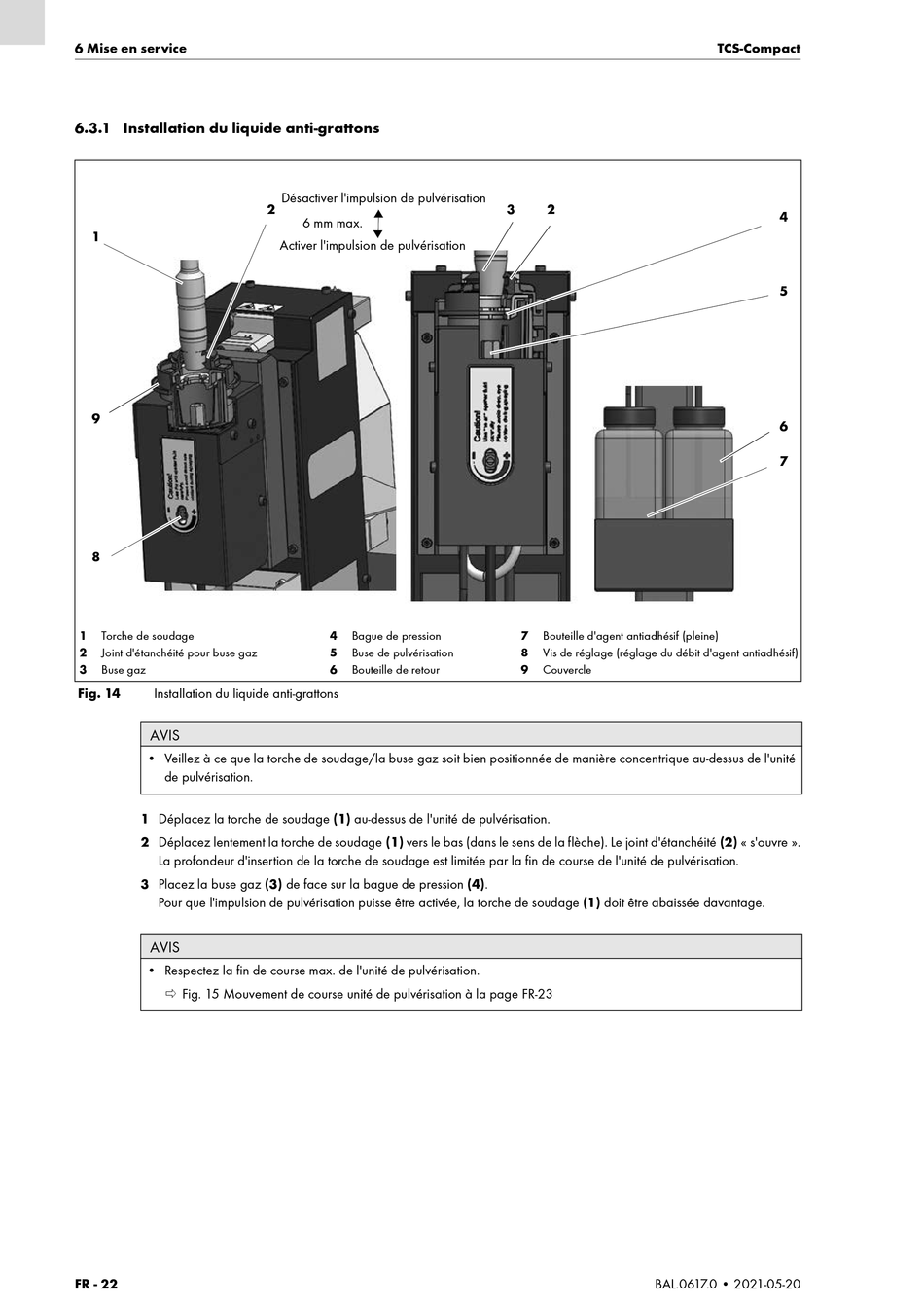

Fig. 14
Installation du liquide anti-grattons
AVIS
• Veillez à ce que la torche de soudage/la buse gaz soit bien positionnée de manière concentrique au-dessus de l'unité
de pulvérisation.
1 Déplacez la torche de soudage (1) au-dessus de l'unité de pulvérisation.
2 Déplacez lentement la torche de soudage (1) vers le bas (dans le sens de la flèche). Le joint d'étanchéité (2) « s'ouvre ».
La profondeur d'insertion de la torche de soudage est limitée par la fin de course de l'unité de pulvérisation.
3 Placez la buse gaz (3) de face sur la bague de pression (4).
Pour que l'impulsion de pulvérisation puisse être activée, la torche de soudage (1) doit être abaissée davantage.
AVIS
• Respectez la fin de course max. de l'unité de pulvérisation.
Fig. 15 Mouvement de course unité de pulvérisation à la page FR-23
FR - 22
Désactiver l'impulsion de pulvérisation
2
6 mm max.
Activer l'impulsion de pulvérisation
4
Bague de pression
5
Buse de pulvérisation
6
Bouteille de retour
3
2
7
Bouteille d'agent antiadhésif (pleine)
8
Vis de réglage (réglage du débit d'agent antiadhésif)
9
Couvercle
BAL.0617.0 • 2021-05-20
TCS-Compact
4
5
6
7
