6 Mise en service
6.4 Réglage du moteur pneumatique
1 Station de nettoyage
2 Torche de soudage
3
Dispositif de serrage de buse gaz

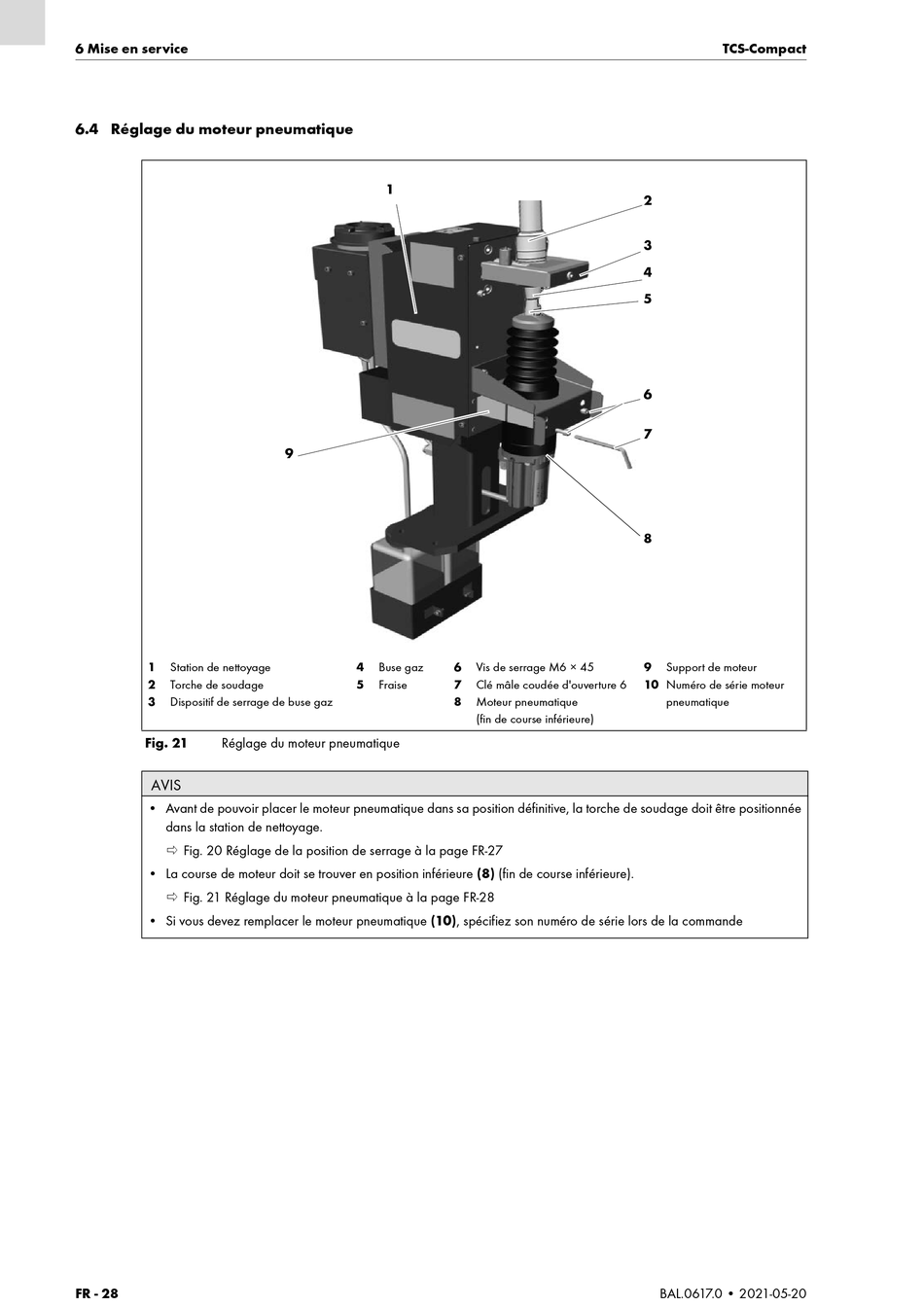

Fig. 21
Réglage du moteur pneumatique
AVIS
• Avant de pouvoir placer le moteur pneumatique dans sa position définitive, la torche de soudage doit être positionnée
dans la station de nettoyage.
 Fig. 20 Réglage de la position de serrage à la page FR-27
• La course de moteur doit se trouver en position inférieure (8) (fin de course inférieure).
 Fig. 21 Réglage du moteur pneumatique à la page FR-28
• Si vous devez remplacer le moteur pneumatique (10), spécifiez son numéro de série lors de la commande
FR - 28
1
9
4 Buse gaz 6
5 Fraise 7
8
2
3
4
5
6
7
8
Vis de serrage M6 × 45 9
Clé mâle coudée d'ouverture 6 10 Numéro de série moteur
Moteur pneumatique
(fin de course inférieure)
TCS-Compact
Support de moteur
pneumatique
