6 Mise en service
6.3.2 Station coupe-fil
Position de coupe
1
2
7
5
1
Stick-Out (SO) - extrémité libre du fil
2
Torche de soudage
3
Position de coupe optimale

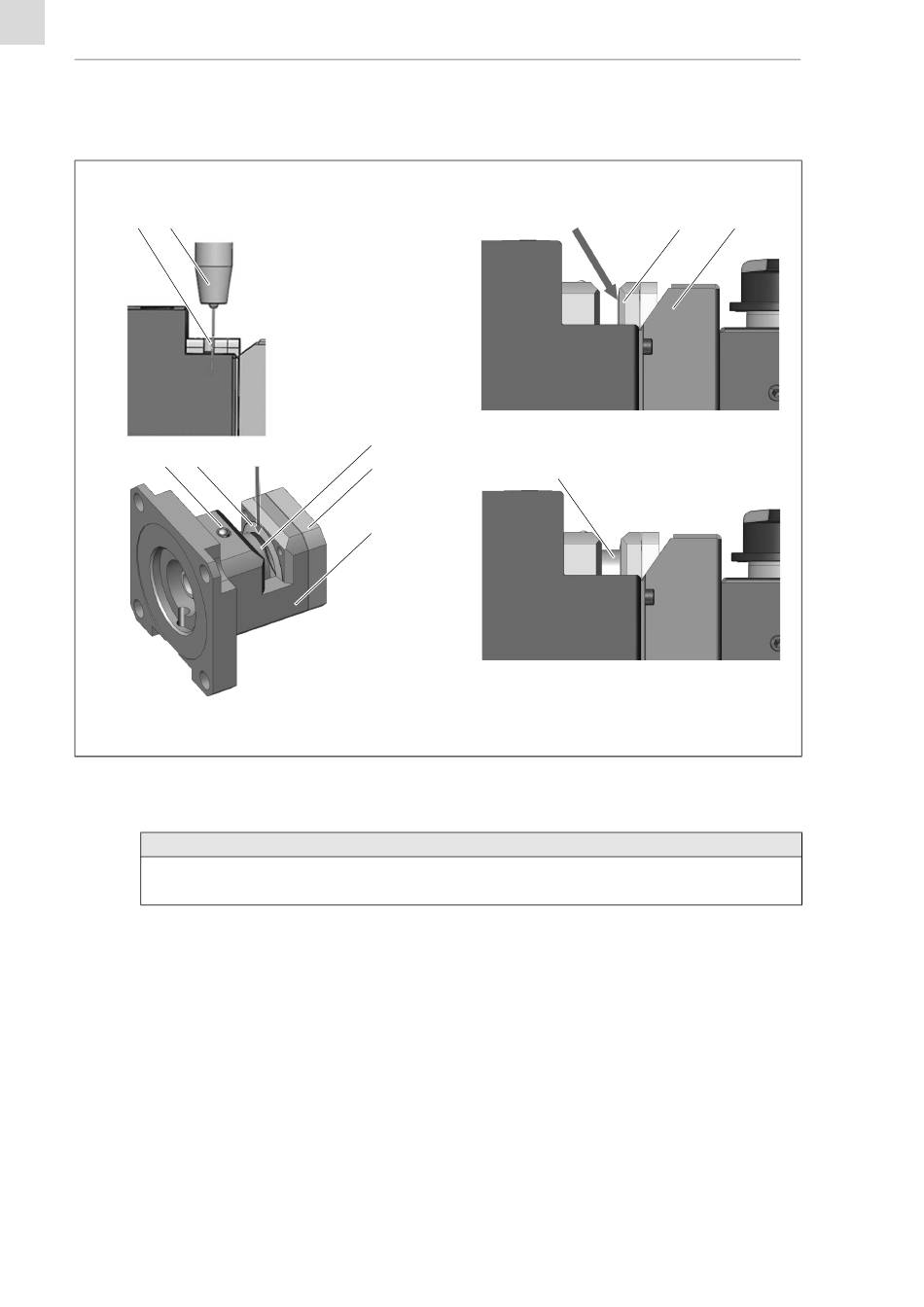

Fig. 16
Station coupe-fil
1 Amenez la torche de soudage (2) en position de coupe.
AVIS
• Veillez à prendre en compte la longueur du stick-out souhaitée.
• Recherchez la position de coupe la mieux adaptée sans toucher le support du couteau (4).
2 À l'aide de l'extrémité libre du fil-électrode, amenez la torche au niveau de la plaque de coupe fixe (8) (bord de coupe
inférieur).
FR - 24
6
3
9
4
4
Support du couteau
5
Tôle de guidage pour résidus de fil
6
Plaque de coupe mobile
Station coupe-fil ouverte
3
Station coupe-fil fermée
6
7
Boîte à graisse
8
Plaque de coupe fixe
9
Plaque de fixation
BAL.0617.0 • 2021-05-20
TCS-Compact
8
5
