6 Puesta en servicio
6.4 Ajuste del motor de aire comprimido
9
1 Equipo de limpieza
2 Antorcha de soldadura
3
Dispositivo de apriete de
la tobera de gas

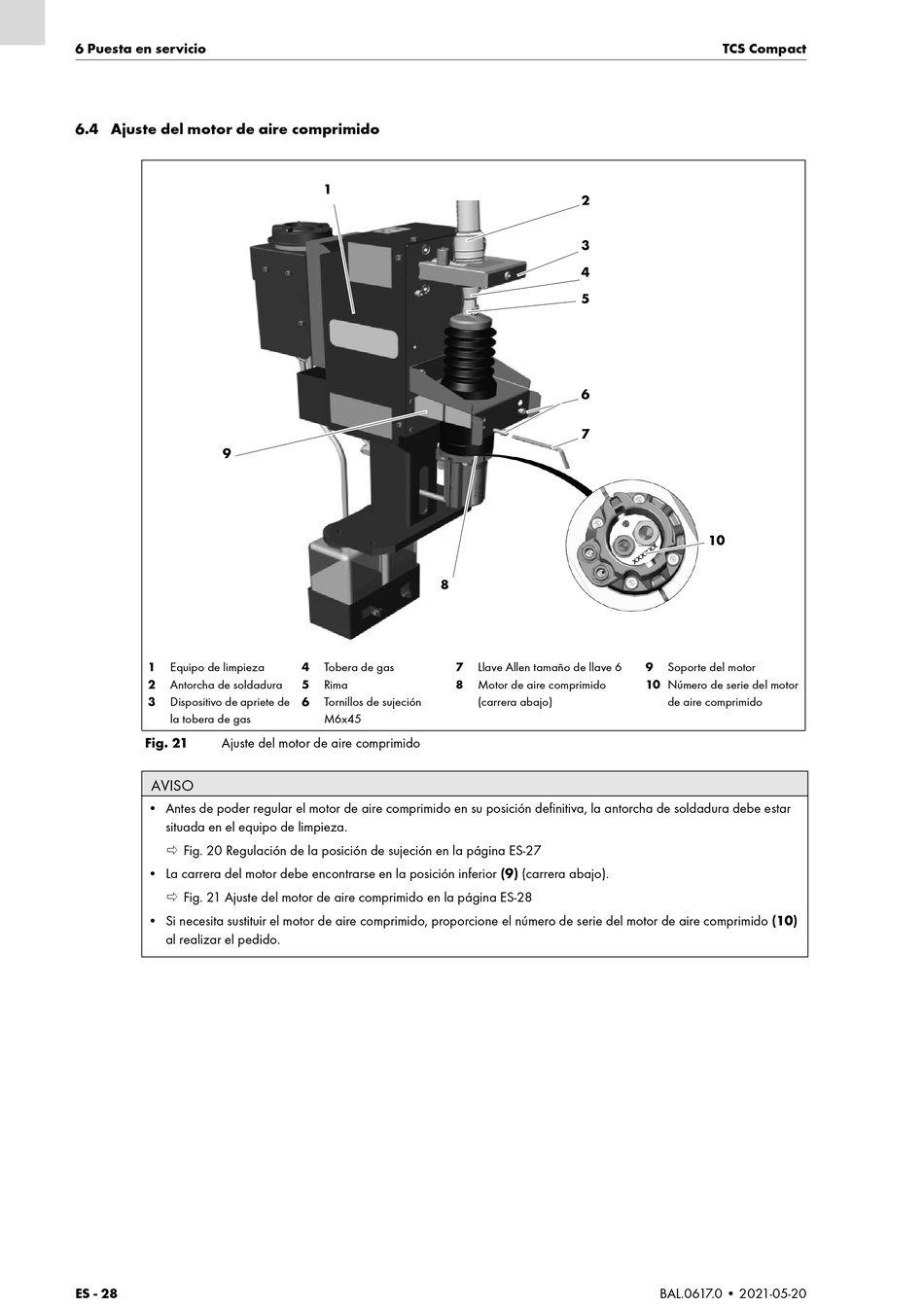

Fig. 21
Ajuste del motor de aire comprimido
AVISO
• Antes de poder regular el motor de aire comprimido en su posición definitiva, la antorcha de soldadura debe estar
situada en el equipo de limpieza.
 Fig. 20 Regulación de la posición de sujeción en la página ES-27
• La carrera del motor debe encontrarse en la posición inferior (9) (carrera abajo).
 Fig. 21 Ajuste del motor de aire comprimido en la página ES-28
• Si necesita sustituir el motor de aire comprimido, proporcione el número de serie del motor de aire comprimido (10)
al realizar el pedido.
ES - 28
1
8
4 Tobera de gas 7 Llave Allen tamaño de llave 6
5 Rima 8 Motor de aire comprimido
6
Tornillos de sujeción (carrera abajo)
M6x45
TCS Compact
2
3
4
5
6
7
10
9 Soporte del motor
10 Número de serie del motor
de aire comprimido
BAL.0617.0 • 2021-05-20
