10 Averías y eliminación de las mismas
1 Portacuchillas
2
Placa cortante móvil
3 Tornillo de sujeción M10×25

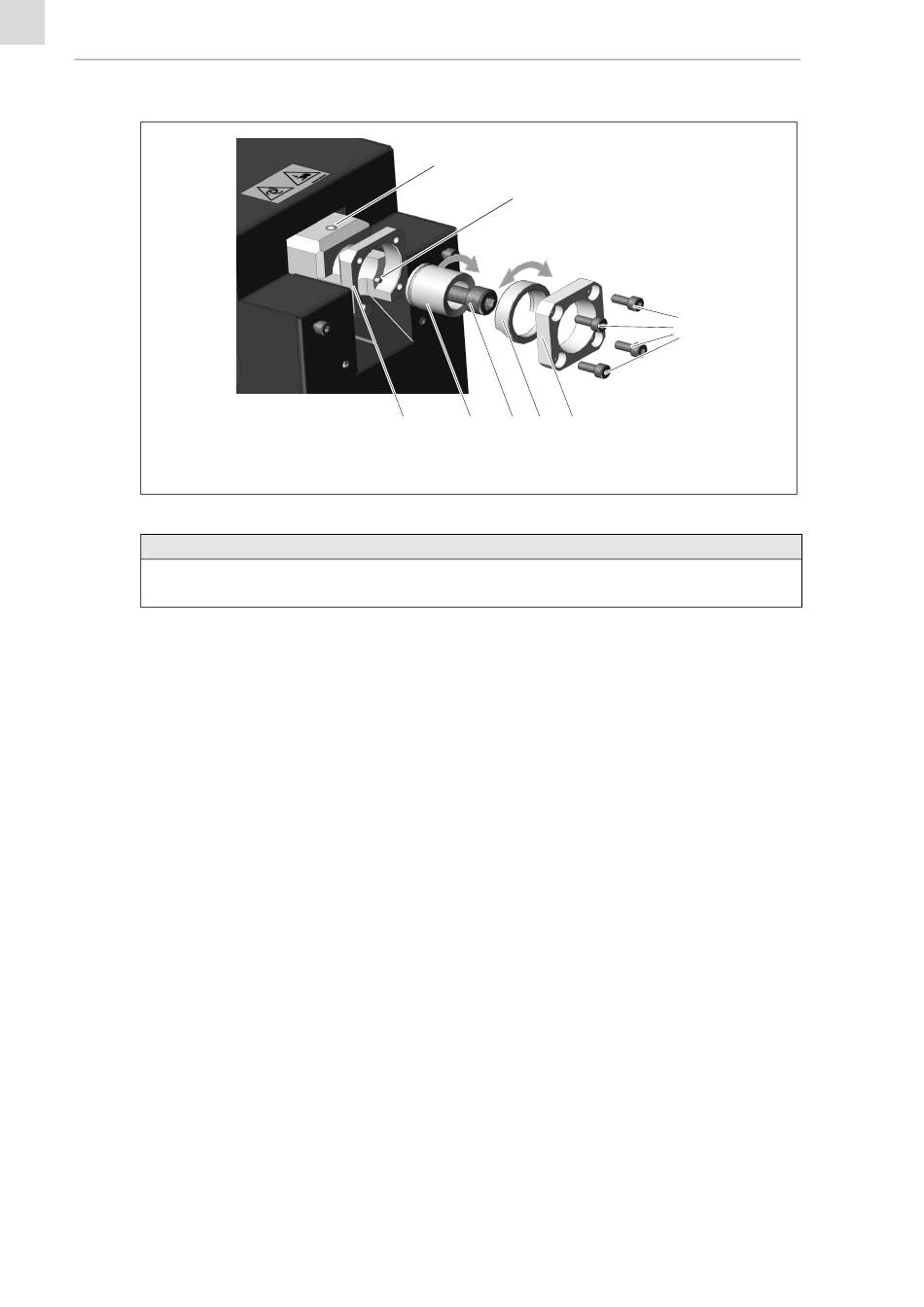

Fig. 24
Dispositivo para corte de alambre (o hilo)
AVISO
• Engrase las placas cortantes con el racor lubricador (7). Le recomendamos un lubricante convencional (p. ej.
Mobil EP2 o Klüberblex BEM).
Si el cable ya no se corta o el dispositivo de corte se atasca, tiene las siguientes opciones:
• Volver a ajustar la posición del robot programada para la posición de corte.
• Girar las placas cortantes a una nueva posición.
• Sustituir las placas cortantes.
Nueva posición del robot
1 Mueva la posición del robot en el sistema de control del robot hacia la izquierda o hacia la derecha.
2 Si es necesario, programe la longitud del stick-out.
Giro de las placas cortantes
1 Desenrosque la chapa guía junto con la unidad de inyección.
2 Afloje y extraiga los cuatro tornillos de sujeción M6×16 (6) y retire la placa de sujeción (5) junto con la placa cortante
fija (4).
3 Afloje un poco el tornillo de sujeción M10×25 (3).
4 Gire ambas placas cortantes de manera que el borde de corte que queda hacia arriba esté sin usar.
5 Fije la placa cortante móvil con el tornillo de sujeción M10×25 (3).
6 Fije la placa de sujeción (5) junto con la placa cortante fija con los cuatro tornillos de sujeción M6×16 (6).
Sustitución de las placas cortantes
1 Desenrosque la chapa guía junto con la unidad de inyección.
2 Afloje y extraiga los cuatro tornillos de sujeción M6×16 (6) y retire la placa de sujeción (5) junto con la placa cortante
fija (4).
3 Afloje y retire el tornillo de sujeción M10×25 (3) y extraiga la placa cortante móvil (2).
4 Coloque nuevas placas cortantes y fíjelas como se describe arriba.
ES - 34
7
8
1 2 3
4 Placa cortante fija
5
Placa de sujeción
6
4 5
6 Tornillos de sujeción M6×16
7
Racor lubricador
8 Tope de la clavija
