4. Klicken Sie auf Load Plate (Platte laden), um die Platte(n) in das Gerät zu laden.
5.1.2
Wechseln eines Luftobjektivs
Im Objektivrevolver können bis zu drei Luftobjektive gleichzeitig installiert sein.
Luftobjektive können vom Anwender gewechselt werden.
Wasserimmersionsobjektive hingegen können nur vom PerkinElmer-Kundendienst
gewechselt werden. In Abschnitt 6.4 "Objektivlinsen", page 109 finden Sie eine Liste
der für den Opera Phenix verfügbaren Objektive.
Das 20x Luft-Objektiv ist das Standardobjektiv und sollte immer im Gerät installiert
sein. Es ist für bestimmte Softwarefunktionen erforderlich, z. B. im Plate Definition
Wizard (Plattendefinitions-Assistent) (siehe Harmony-Onlinehilfe, Abschnitt „Scan
Plate Bottom").
So wechseln Sie ein Luftobjektiv
1. Nur mit Pipettierer: Öffnen Sie die Fronttür des Pipettierergehäuses.
2. Öffnen Sie das Dialogfeld Settings (Einstellungen) in Harmony und wählen Sie
Change Objective (Objektiv wechseln).
Befolgen Sie die Anweisungen des Objective Exchange Wizard
(Objektivwechsel-Assistenten) (siehe Harmony-Onlinehilfe, Abschnitt „Change
Objective").
3. Wenn alle drei Positionen für Luftobjektive im Objektivrevolver belegt sind:
Wählen Sie das Objektiv aus, das Sie austauschen möchten.
Das ausgewählte Objektiv wird in die Wartungsposition verfahren und der Deckel
wird entriegelt.
4. Falls zutreffend: Entfernen Sie das Objektiv aus seiner Position (12-Uhr-Position
im Objektivrevolver), indem Sie es einfach herausheben.

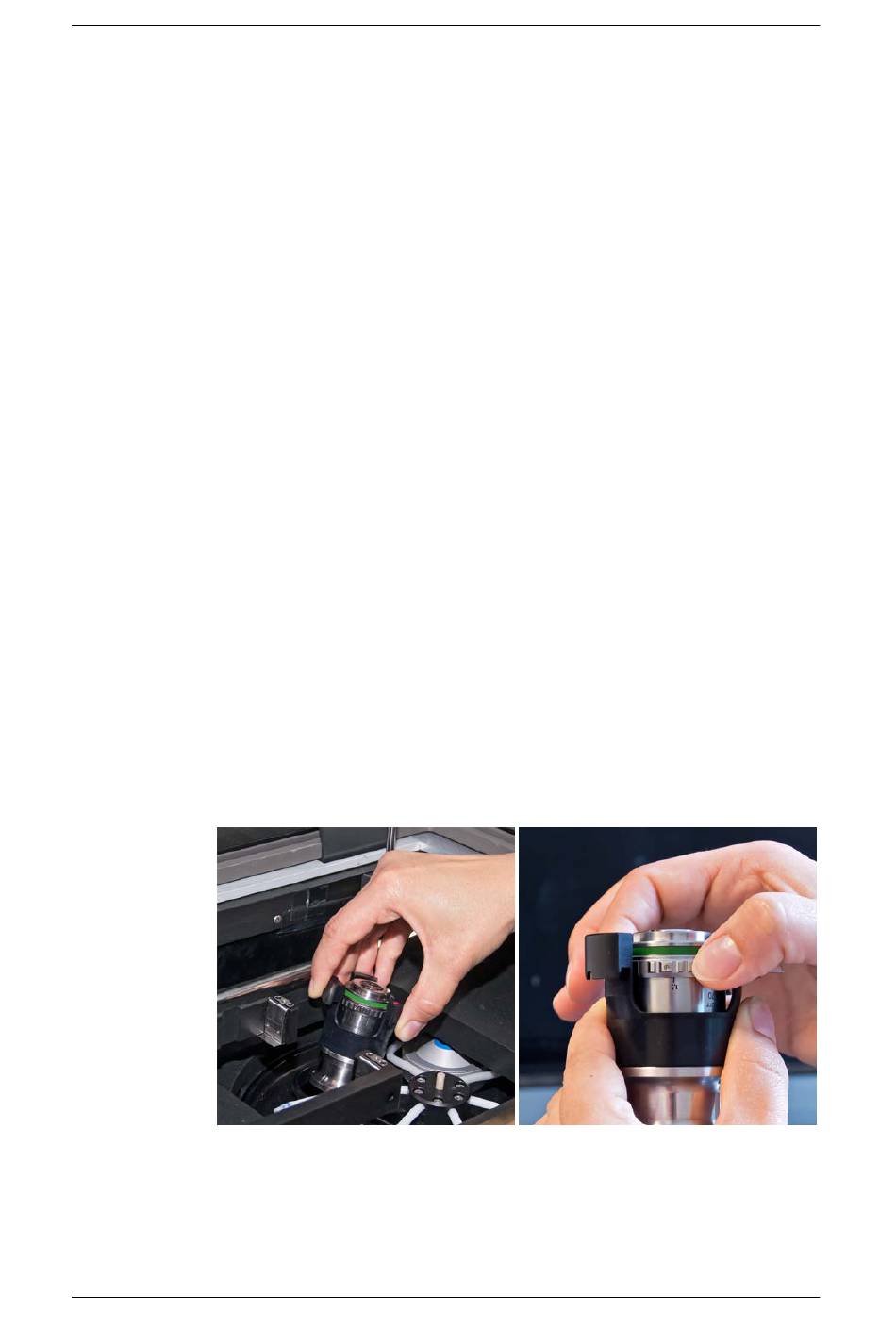

5. Nehmen Sie das neue Objektiv und stellen Sie bei Bedarf den Korrekturring auf
den angegebenen Wert ein [mm]. Bitte berühren Sie das Objektiv nur wie in der
Abbildung gezeigt; fassen Sie nicht auf die Linse.
Opera Phenix Plus – Benutzerhandbuch
Schieben Sie die Compound-Platte bis zum Anschlag nach oben in ihre
rechte Ecke (Well A12 oder A24).
5 Umrüstung und Wartung
77
