3 Information für Servicepersonal

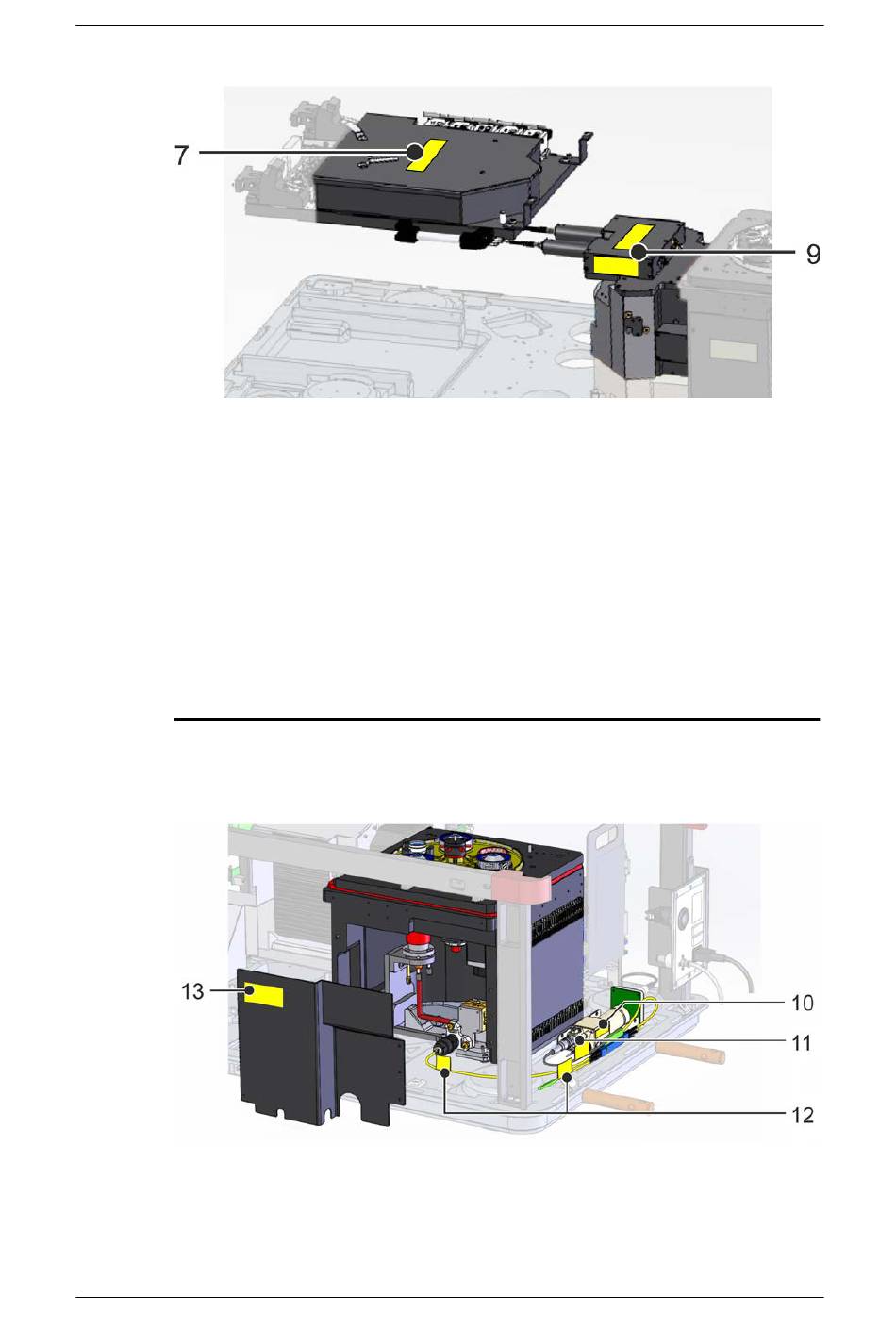

Abbildung 3: Anregungsstrahlengang (Vorderansicht)
7: Metalldeckel des LBC
9:Cross Confocal Unit (CCU)
Nach dem Strahleintritt in den Kollimator ist Laserstrahlung der Klasse 3B zugänglich,
wenn die Metallplatte oben von der CCU entfernt wird. Der Laserstrahl tritt in das
Mikroskopgehäuse ein und trifft schließlich auf die Probe. Die oberen CCU-
Metallplatten (siehe Abbildung 3, Position 9) und die vordere Metallplatte des
Mikroskopgehäuses (siehe Abbildung 4, Position 13) sind mit Warnaufklebern für
Laser der Klasse 3B mit sichtbarer/unsichtbarer Laserstrahlung gekennzeichnet (siehe
Abschnitt 3.9 "Warnaufkleber innen", page 35, Aufkleber 4).
3.4
Autofokuslaser
Der Autofokuslaser gehört zur Laserklasse 3B. Der Laser wird von dem
Abschaltungssystem automatisch deaktiviert, wenn der Deckel des Geräts geöffnet
wird oder die Pipettieröffnung nicht verschlossen ist.
30
Opera Phenix Plus – Benutzerhandbuch
