Sobald die Front- oder Seitentür geöffnet wird, werden die Pipettiererachsen
l
abgeschaltet. Die Türen müssen geschlossen werden, bevor sich der Pipettierer
wieder bewegen kann oder Messungen gestartet werden können.
Wenn der Pipettierer bewegt wird (z. B. während der Initialisierung und
l
Messung), wird das Gehäuse automatisch verriegelt, sodass die Türen nicht
geöffnet werden können. Sobald die Bewegung abgeschlossen ist, wird das
Gehäuse automatisch entriegelt.
Wenn der Pipettierer deaktiviert wurde (siehe Harmony-Onlinehilfe, Abschnitt
l
„Disable Pipettor") oder wenn der Opera Phenix Plus ausgeschaltet ist, wird das
Gehäuse automatisch entriegelt und kann jederzeit geöffnet werden.
Statusanzeige
Beim System mit dem optionalen Pipettierer ist die Statusanzeige in das
Pipettierergehäuse integriert. Eine ausführliche Beschreibung finden Sie in Abschnitt
4.4 "Statusanzeige", page 47.
4.12.2

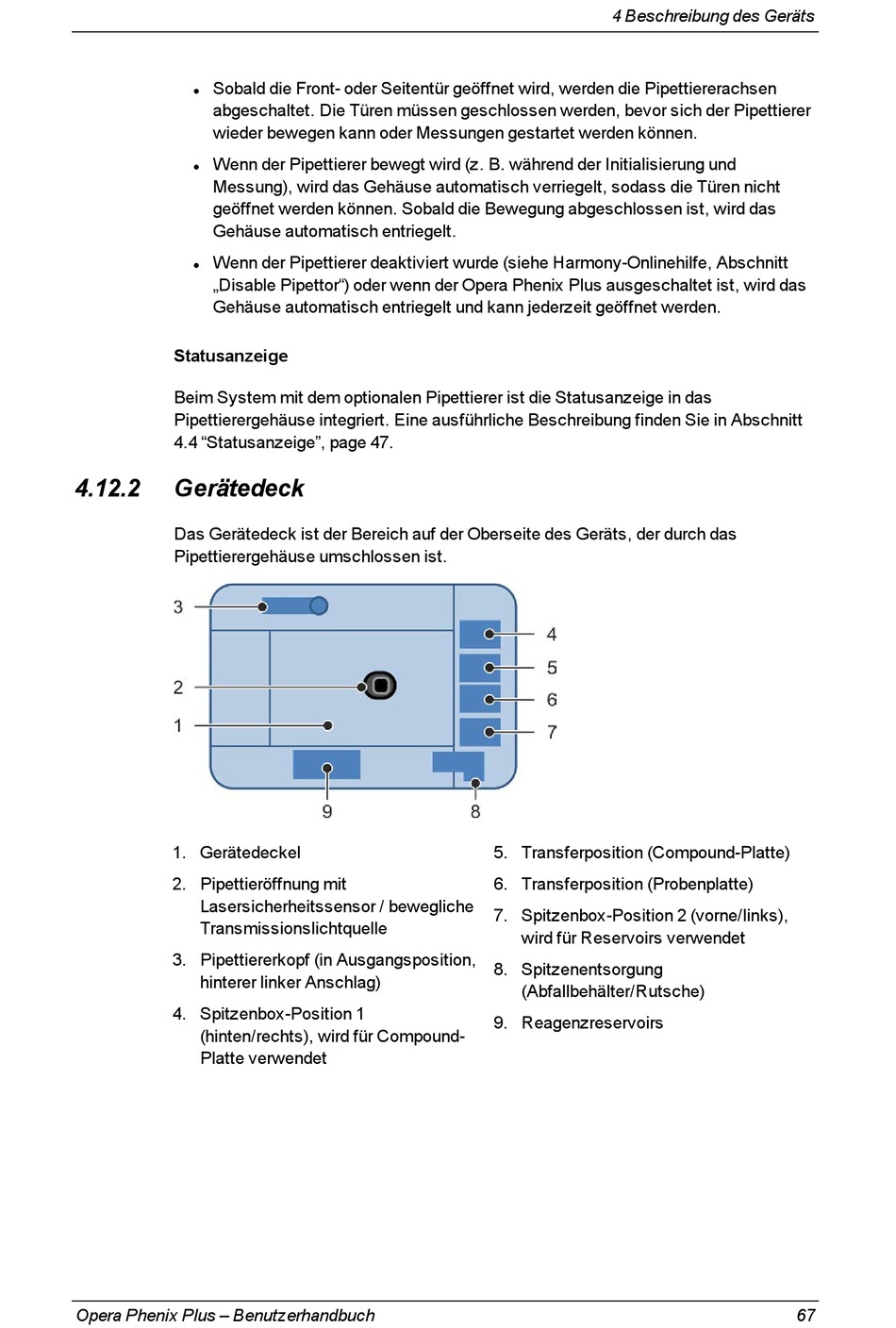

Gerätedeck
Das Gerätedeck ist der Bereich auf der Oberseite des Geräts, der durch das
Pipettierergehäuse umschlossen ist.
1. Gerätedeckel
2. Pipettieröffnung mit
Lasersicherheitssensor / bewegliche
Transmissionslichtquelle
3. Pipettiererkopf (in Ausgangsposition,
hinterer linker Anschlag)
4. Spitzenbox-Position 1
(hinten/rechts), wird für Compound-
Platte verwendet
Opera Phenix Plus – Benutzerhandbuch
4 Beschreibung des Geräts
5. Transferposition (Compound-Platte)
6. Transferposition (Probenplatte)
7. Spitzenbox-Position 2 (vorne/links),
wird für Reservoirs verwendet
8. Spitzenentsorgung
(Abfallbehälter/Rutsche)
9. Reagenzreservoirs
67
