Betriebsanleitung
Multicluster Box 6.3 ⁄ 12.3
MC-BOX-6_12-BE-de-20 | Version 2.0
DEUTSCH

Werbung

loading

Inhaltszusammenfassung für SMA Multicluster Box 6.3

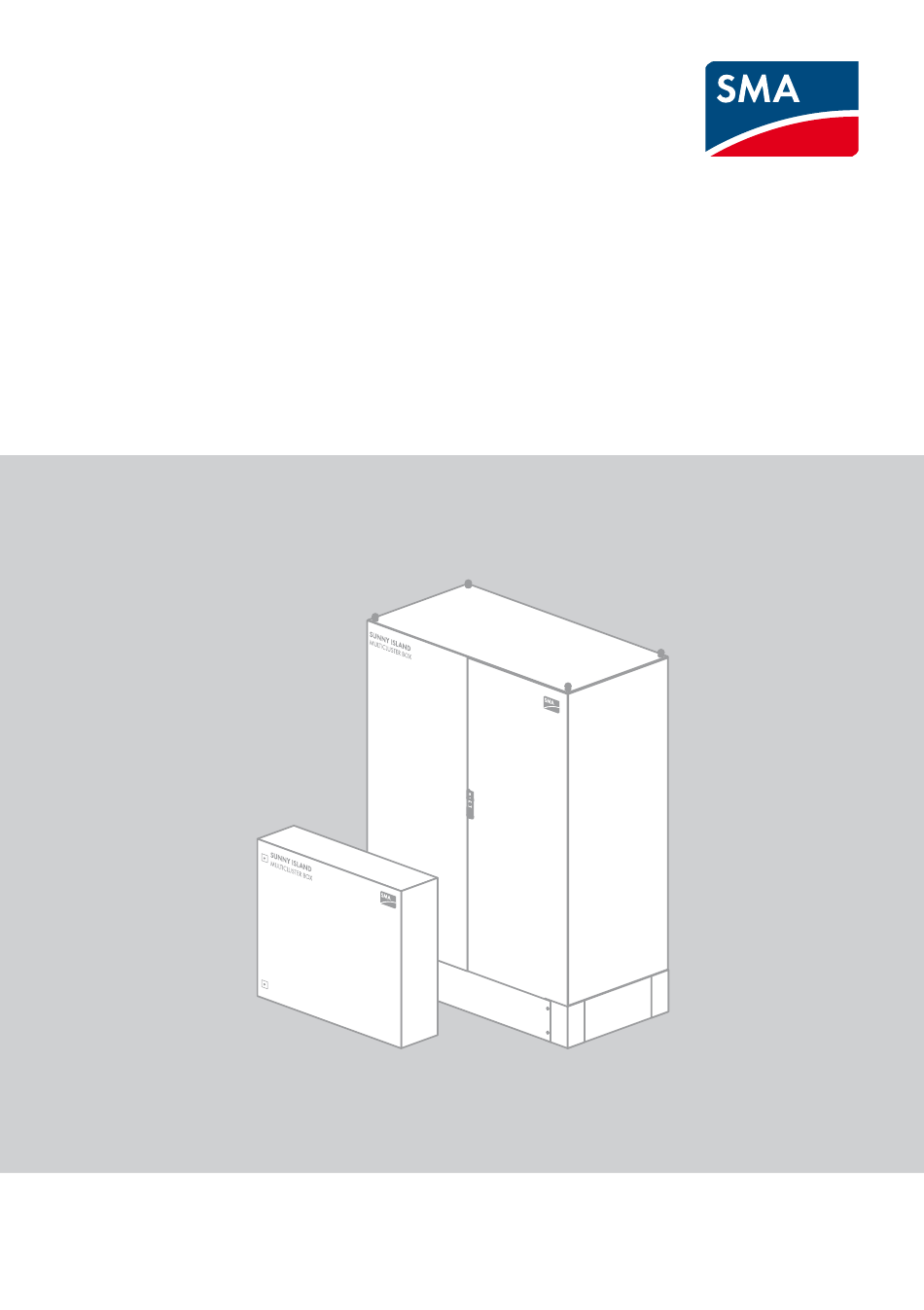

  • Seite 1 Betriebsanleitung Multicluster Box 6.3 ⁄ 12.3 MC-BOX-6_12-BE-de-20 | Version 2.0 DEUTSCH...
  • Seite 2 Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.
  • Seite 3 5.1 Multicluster Box 6.3........
  • Seite 4 10 Außerbetriebnahme........38 10.1 Multicluster Box 6.3 demontieren ......38 10.2 Multicluster Box 12.3 demontieren .
  • Seite 5 Information, die für ein bestimmtes Thema oder Ziel wichtig, aber nicht sicherheitsrelevant ist ☐ Voraussetzung, die für ein bestimmtes Ziel gegeben sein muss ☑ Erwünschtes Ergebnis ✖ Möglicherweise auftretendes Problem Nomenklatur Vollständige Benennung Benennung in diesem Dokument Multicluster Box 6.3-11 / 12.3 Multicluster Box Sunny Island Multicluster-System Multicluster-System Betriebsanleitung MC-BOX-6_12-BE-de-20...
  • Seite 6 1  Hinweise zu diesem Dokument SMA Solar Technology AG Abkürzungen Abkürzung Benennung Erklärung Alternating Current Wechselstrom Direct Current Gleichstrom Photovoltaik ‒ MC-BOX-6_12-BE-de-20 Betriebsanleitung...
  • Seite 7 SMA Solar Technology AG 2  Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Die Multicluster Box ist eine Komponente eines Multicluster-Systems. Sie dient zum Aufbau von Inselnetzen mit mehreren Sunny Island. Die Multicluster Box ist eine ortsfeste Schaltgerätekombination (AC-Hauptverteiler), an die Sie die Sunny Island, die Verbraucher, den Generator und einen weiteren Erzeuger, wie eine PV-Anlage, anschließen können.
  • Seite 8 SI 6.0H/8.0H/5048 in Betrieb nehmen. Die maximalen Anschlussleistungen der einzelnen Abgänge dürfen nicht überschritten werden, z. B. die maximal anschließbare PV-Leistung bei der Multicluster Box 6.3 von 55 kW. Die Leiter aller Anschlusskabel müssen aus Kupfer sein. Die Multicluster Box ist für einen Einsatz in Höhen bis zu 2000 m über Normalhöhennull ausgelegt.
  • Seite 9 • Vor allen Arbeiten an der Multicluster Box das Multicluster-System spannungsfrei schalten (siehe Kapitel 8, Seite 35). Probleme beim Ausführen beschriebener Tätigkeiten Sollten Sie Probleme beim Ausführen der in diesem Dokument beschriebenen Tätigkeiten haben, nehmen Sie Kontakt mit SMA Solar Technology auf (siehe Kapitel 13 „Kontakt“, Seite 45). Betriebsanleitung MC-BOX-6_12-BE-de-20...
  • Seite 10 3  Lieferumfang SMA Solar Technology AG 3 Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Multicluster Box 6.3 Position Anzahl Beschreibung Multicluster Box Schaltschrankschlüssel Datenkabel für die Kommunikation (5 m, schwarz)
  • Seite 11 SMA Solar Technology AG 3  Lieferumfang Multicluster Box 12.3 Position Anzahl Beschreibung Multicluster Box Schaltschrankschlüssel Datenkabel für die Kommunikation (5 m, schwarz) Datenkabel für Steuer- und Mess-Signale (5 m, rot) Betriebsanleitung Dichtungsring mit Unterlegscheibe (Durchmesser: 6 mm) Dichtungsring mit Unterlegscheibe (Durchmesser: 8 mm) Kabelschelle mit Gegenwanne (22 - 28 mm)
  • Seite 12 4 Typenschild Das Typenschild identifiziert das Produkt eindeutig. Das Typenschild befindet sich auf der rechten Seite des Gehäuses. Auf dem Typenschild befinden sich folgende Informationen: • Adresse der SMA Solar Technology AG • Gerätetyp (Type) • Seriennummer (Serial No.) • Artikel-Nummer (Art No.) •...
  • Seite 13 SMA Solar Technology AG 5  Montage und Aufstellung 5 Montage und Aufstellung 5.1 Multicluster Box 6.3 5.1.1 Montageort wählen Lebensgefahr durch Feuer und Explosion Trotz sorgfältiger Konstruktion kann durch eine fehlerhafte Aufstellung elektronischer Geräte ein Brand entstehen. Tod und schwere Verletzungen können die Folge sein.
  • Seite 14 5  Montage und Aufstellung SMA Solar Technology AG 5.1.2 Multicluster Box 6.3 an der Wand montieren Quetschgefahr und Beschädigung der Multicluster Box Durch unsachgemäßen Transport kann die Multicluster Box herunterfallen und schwere Quetschungen verursachen. • Gewicht der Multicluster Box von ca. 60 kg beachten.
  • Seite 15 SMA Solar Technology AG 5  Montage und Aufstellung 3. Multicluster Box mit dem mitgelieferten Schaltschrankschlüssel öffnen. Beschädigung der Multicluster Box Durch fehlende Dichtungen kann Staub und Feuchtigkeit in die Multicluster Box dringen. • Dichtscheibe (C) anlegen. • Unterlegscheibe (B) anlegen.
  • Seite 16 5  Montage und Aufstellung SMA Solar Technology AG 5.2 Multicluster Box 12.3 5.2.1 Aufstellort wählen Lebensgefahr durch Feuer und Explosion Trotz sorgfältiger Konstruktion kann durch fehlerhafte Aufstellung elektronischer Geräte ein Brand entstehen. Tod und schwere Verletzungen können die Folge sein.
  • Seite 17 SMA Solar Technology AG 5  Montage und Aufstellung 5.2.2 Multicluster Box 12.3 transportieren Transportmöglichkeiten: Die Multicluster Box wird auf einer Palette angeliefert. Um die Multicluster Box von der Palette zu heben, können Sie folgende Transportmittel nutzen: • Gabelstapler oder Hubwagen •...
  • Seite 18 5  Montage und Aufstellung SMA Solar Technology AG Vorgehen: 1. Alle Befestigungsschrauben der Sockelblende vorne und hinten entfernen. 2. Schrauben zur Seite legen. Die Schrauben werden später wieder für die Befestigung der Sockelblenden benötigt. 3. Sockelblenden abnehmen und zur Seite legen.
  • Seite 19 SMA Solar Technology AG 5  Montage und Aufstellung • Position der Bohrlöcher für die Befestigung der Rückwand markieren: • Löcher an den markierten Stellen bohren. • Entsprechende Dübel einsetzen. 3. Multicluster Box auf den Untergrund und an die Wand stellen.

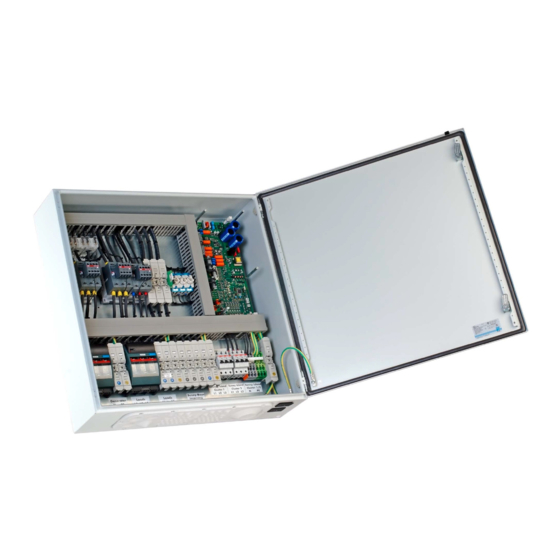

  • Seite 20 6  Elektrischer Anschluss SMA Solar Technology AG 6 Elektrischer Anschluss 6.1 Übersicht des Anschlussbereichs 6.1.1 Innenansicht Multicluster Box 6.3 Objekt Beschreibung RJ45-Buchsen für den Anschluss der Datenkabel für Steuer- und Mess-Signale RJ45-Buchse für den Anschluss des Datenkabels für die Kommunikation Sicherungslasttrennschalter F1 Generator für den Anschluss des Generators...
  • Seite 21 Anschlussklemmen X4 All Clusters für den Anschluss der Sunny Island (N, PE) Anschlussklemme X5 Equipotential Busbar für den Anschluss des Schutzleiters (für die Erdung des gesamten Multicluster-Systems) 6.1.2 Unteransicht Multicluster Box 6.3 Objekt Beschreibung Flanschplatte mit Membranen für das Durchführen der Anschlusskabel 2-teilige Kabeldurchführung für das Durchführen der Datenkabel...
  • Seite 22 6  Elektrischer Anschluss SMA Solar Technology AG 6.1.3 Innenansicht Multicluster Box 12.3 MC-BOX-6_12-BE-de-20 Betriebsanleitung...
  • Seite 23 SMA Solar Technology AG 6  Elektrischer Anschluss Objekt Beschreibung RJ45-Buchsen für den Anschluss der Datenkabel für Steuer- und Mess-Signale RJ45-Buchse für den Anschluss des Datenkabels für die Kommunikation Kabelabfangschiene zur Zugentlastung der Leitungen Sicherungslasttrennschalter F1 Generator für den Anschluss des Generators (L1, L2, L3) Anschlussklemmen X1 Generator für den Anschluss des Generators (N, PE)
  • Seite 24 Durch zu hohe mechanische Last der Anschlusskabel lösen sich die Anschlusskabel und beschädigen die Multicluster Box. • Bei der Multicluster Box 6.3 die Anschlusskabel außen abfangen, z. B. über eine Kabelabfangschiene. • Bei der Multicluster Box 12.3 die Anschlusskabel in der Multicluster Box an der dafür vorgesehenen Kabelabfangschiene abfangen.
  • Seite 25 Stromerzeuger anschließen. Sie haben aber auch die Möglichkeit das öffentliche Stromnetz anzuschließen. Die Außenleiter L1, L2 und L3 werden in der Multicluster Box über einen Sicherungslasttrennschalter geführt. Werkseitig sind Sicherungseinsätze mit einem Nennstrom von 80 A (Multicluster Box 6.3) oder 160 A (Multicluster Box 12.3) eingesetzt. Betriebsanleitung...
  • Seite 26 6.3.2 Verbraucher anschließen Die Außenleiter L1, L2 und L3 werden in der Multicluster Box über einen Sicherungslasttrennschalter geführt. Werkseitig sind Sicherungseinsätze mit einem Nennstrom von 80 A (Multicluster Box 6.3) oder 160 A (Multicluster Box 12.3) eingesetzt. Die Sicherungslasttrennschalter sind erforderlich, um die abgehenden Kabel im Inselnetzbetrieb bei Überlast zu schützen.
  • Seite 27 SMA Solar Technology AG 6  Elektrischer Anschluss Kabelanforderung: ☐ Material der Leiter: Kupfer Vorgehen: 1. Die Anschlusskabel vorbereiten (siehe Kapitel 6.2 „Kabel vorbereiten“, Seite 24). 2. PE und N entsprechend der Beschriftung an die Anschlussklemme X2 Loads anschließen. Die zweite Anschlussklemme N wird nicht belegt.
  • Seite 28 Sicherung der Sunny Island Jeder Sunny Island ist mit einem Leitungsschutzschalter im Inneren der Multicluster Box abgesichert. • Multicluster Box 6.3-11: 40 A • Multicluster Box 12.3: 32 A Optimaler Montageort Wenn die Multicluster Box und die Sunny Island unter verschiedenen Umgebungsbedingungen arbeiten, können die Leitungsschutzschalter für die Sunny Island häufiger auslösen.
  • Seite 29 SMA Solar Technology AG 6  Elektrischer Anschluss Kabelanforderung: ☐ Material der Leiter: Kupfer Vorgehen: 1. Die Anschlusskabel vorbereiten (siehe Kapitel 6.2 „Kabel vorbereiten“, Seite 24). 2. PE und N aller Sunny Island entsprechend der Beschriftung an die Anschlussklemme X4 All Clusters anschließen. 3. Main Cluster anschließen: –...
  • Seite 30 6  Elektrischer Anschluss SMA Solar Technology AG 4. Extension Cluster 1 an den Leitungsschutzschaltern F4.4 – F4.6 Ext. Cluster 1 anschließen. Für den Anschluss des Extension Cluster 1 verfahren, wie unter Punkt 3 beschrieben. 5. Extension Cluster 2 an den Leitungsschutzschaltern F4.7 – F4.9 Ext. Cluster 2 anschließen.
  • Seite 31 SMA Solar Technology AG 6  Elektrischer Anschluss 6.4 Anschluss der Datenkabel Die Multicluster Box überträgt Spannungs- und Strommess-Signale an die Sunny Island. Diese Signale werden über die mitgelieferten Datenkabel für Steuer- und Mess-Signale (rot) übertragen. Die Multicluster Box wird durch den Master im Main Cluster über eine CAN-Schnittstelle gesteuert.
  • Seite 32 6  Elektrischer Anschluss SMA Solar Technology AG 4. Schrauben der 2-teiligen Kabeldurchführung lösen. 5. Die Hälfte ohne die T-förmigen Befestigungsstege abnehmen. 6. Das Datenkabel für die Kommunikation und ein Datenkabel für Steuer- und Mess-Signale mit ausreichender Kabellänge von der Durchführung bis zur gewünschten Anschluss-Stelle in die Hälfte...
  • Seite 33 SMA Solar Technology AG 6  Elektrischer Anschluss 6.4.2 Datenkabel für Steuer- und Mess-Signale anschließen Vorgehen: 1. Das Datenkabel für Steuer- und Mess-Signale (rot) für den Master des Main Cluster in die Mstr/L1-Buchse stecken. 2. Das Datenkabel für Steuer- und Mess-Signale für den Slave 1 des Main Cluster in die Slv1/L2-Buchse stecken.
  • Seite 34 7  Multicluster Box in Betrieb nehmen SMA Solar Technology AG 7 Multicluster Box in Betrieb nehmen Voraussetzungen: ☐ Multicluster Box muss ordnungsgemäß montiert oder aufgestellt sein. ☐ Multicluster-System muss außerhalb der Multicluster Box auf der Generator-Seite oder der Verbraucher-Seite geerdet sein.
  • Seite 35 SMA Solar Technology AG 8  Multicluster System spannungsfrei schalten 8 Multicluster System spannungsfrei schalten 1. Alle Verbraucher abschalten. 2. Multicluster-System am Master des Main Clusters stoppen (siehe Dokumentation des Sunny Island). 3. Alle Sunny Island ausschalten (siehe Dokumentation des Sunny Island).
  • Seite 36 Anschlusskabel der Verbraucher zur Multicluster Box verfärbt oder verändert ist. Dazu die Multicluster Box spannungsfrei schalten (siehe Kapitel 8, Seite 35). • SMA Service Line informieren, wenn die interne Verdrahtung oder ein Sicherungselement verfärbt oder verändert ist. Multicluster Box auf Korrosion prüfen. 12 Monate •...
  • Seite 37 SMA Solar Technology AG 9  Wartung Wartungsarbeiten Empfohlenes Wartungsintervall Türdichtungen auf Beschädigung prüfen. 12 Monate • Beschädigte Türdichtungen austauschen. Um die Türdichtungen gegen Beschädigungen durch Anfrieren zu 12 Monate schützen, Türdichtungen mit einem Mittel gegen Anfrieren von Dichtungen (z. B. Talkum, Vaseline oder Wachse) behandeln.
  • Seite 38 10  Außerbetriebnahme SMA Solar Technology AG 10 Außerbetriebnahme 10.1 Multicluster Box 6.3 demontieren Quetschungen des Körpers und Beschädigung der Multicluster Box Durch unsachgemäßen Transport kann die Multicluster Box herunterfallen und schwere Quetschungen verursachen. • Gewicht der Multicluster Box von ca. 60 kg beachten.
  • Seite 39 SMA Solar Technology AG 11  Technische Daten Multicluster Box 6.3 11 Technische Daten Multicluster Box 6.3 Anschluss Verbraucher Anzahl 1 x 3-phasig Bemessungsleistung 55 kW Bemessungsbetriebsspannung zwischen L und N 230 V Bemessungsbetriebsspannung zwischen L1 und L2 400 V Strom bei Bemessungsgrößen 3 x 80 A Durchmesser Bolzenklemme für Anschluss N...
  • Seite 40 11  Technische Daten Multicluster Box 6.3 SMA Solar Technology AG Bemessungsbetriebsspannung zwischen L und N 230 V Bemessungsbetriebsspannung zwischen L1 und L2 400 V AC-Eingangsstrom 3 x 80 A Maximal bedingter Kurzschluss-Strom an der Einspeiseklemme ≤ 25 kA Durchmesser Bolzenklemme für Anschluss N 6 mm Durchmesser Bolzenklemme für Anschluss PE...
  • Seite 41 SMA Solar Technology AG 11  Technische Daten Multicluster Box 6.3 Hilfsstromkreise (Sicherungen F5, F6, F7) Sicherung Maximal zulässige Sicherungsgröße Allgemeine Daten Phasenzahl Zulässige Netzform TN-S AC-Spannungsbereich zwischen L1 und N 172,5 V … 250,0 V AC-Spannungsbereich zwischen L1 und L2 300 V …...
  • Seite 42 11  Technische Daten Multicluster Box 6.3 SMA Solar Technology AG Bemessungsspannung / Bemessungsisolationsspannung Schaltschrankverdrahtung L gegen N 250 V AC Schaltschrankverdrahtung L1 gegen L2 433 V AC 230 V Hilfsstromkreise 250 V AC 24 V Hilfsstromkreise 70 V DC MC-BOX-6_12-BE-de-20...
  • Seite 43 SMA Solar Technology AG 12  Technische Daten Multicluster Box 12.3 12 Technische Daten Multicluster Box 12.3 Allgemeine Daten Phasenzahl 3-phasig Nennspannung (Bereich) 230 V / 400 V (172,5 V … 250 V / 300 V … 433 V) Nennfrequenz (Bereich) 50 Hz (40 Hz … 70 Hz)
  • Seite 44 12  Technische Daten Multicluster Box 12.3 SMA Solar Technology AG Maximales Anzugsdrehmoment 14 Nm Sicherungslasttrennschalter Maximal anschließbarer Leiterquerschnitt 120 mm² Maximaler Sicherungseinsatz 160 A Sicherungen NH00 Anschluss Generator Anzahl 1 (3-phasig) AC-Eingangsstrom 3 x 160 A Bemessungsnetzeingangsleistung 110 kW Durchmesser Bolzenklemme für Anschluss N und PE...
  • Seite 45 SMA Solar Technology AG 13  Kontakt 13 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen folgende Daten, um Ihnen gezielt helfen zu können: • Typ der Multicluster Box • Seriennummer der Multicluster Box •...
  • Seite 46 Hybrid Energy Solutions Sunny Island : +33 472 09 04 42 Power Plant Solutions Sunny Central : +33 472 09 04 43 India SMA Solar India Pvt. Ltd. +91 22 61713888 Mumbai Italia SMA Italia S.r.l. +39 02 8934-7299 Milano Κύπρος/...
  • Seite 47 SMA Beijing Commercial +86 10 5670 1350 Company Ltd. 北京 SMA Japan K.K. +81 3 3451 9530 +971 2 698-5080 SMA Middle East LLC Other International SMA Service Line Toll free worldwide: 00800 SMA SERVICE countries (+800 762 7378423) Niestetal Betriebsanleitung MC-BOX-6_12-BE-de-20...
  • Seite 48 SMA Solar Technology www.SMA-Solar.com...
