Operatørpanel viser
"Telescope lift fault"
Operatørpanel viser
"EAR max capacity
reached"
I tvivlstilfælde, kontakt kvalificeret serviceteknikker eller
Kongskildes service organisation.

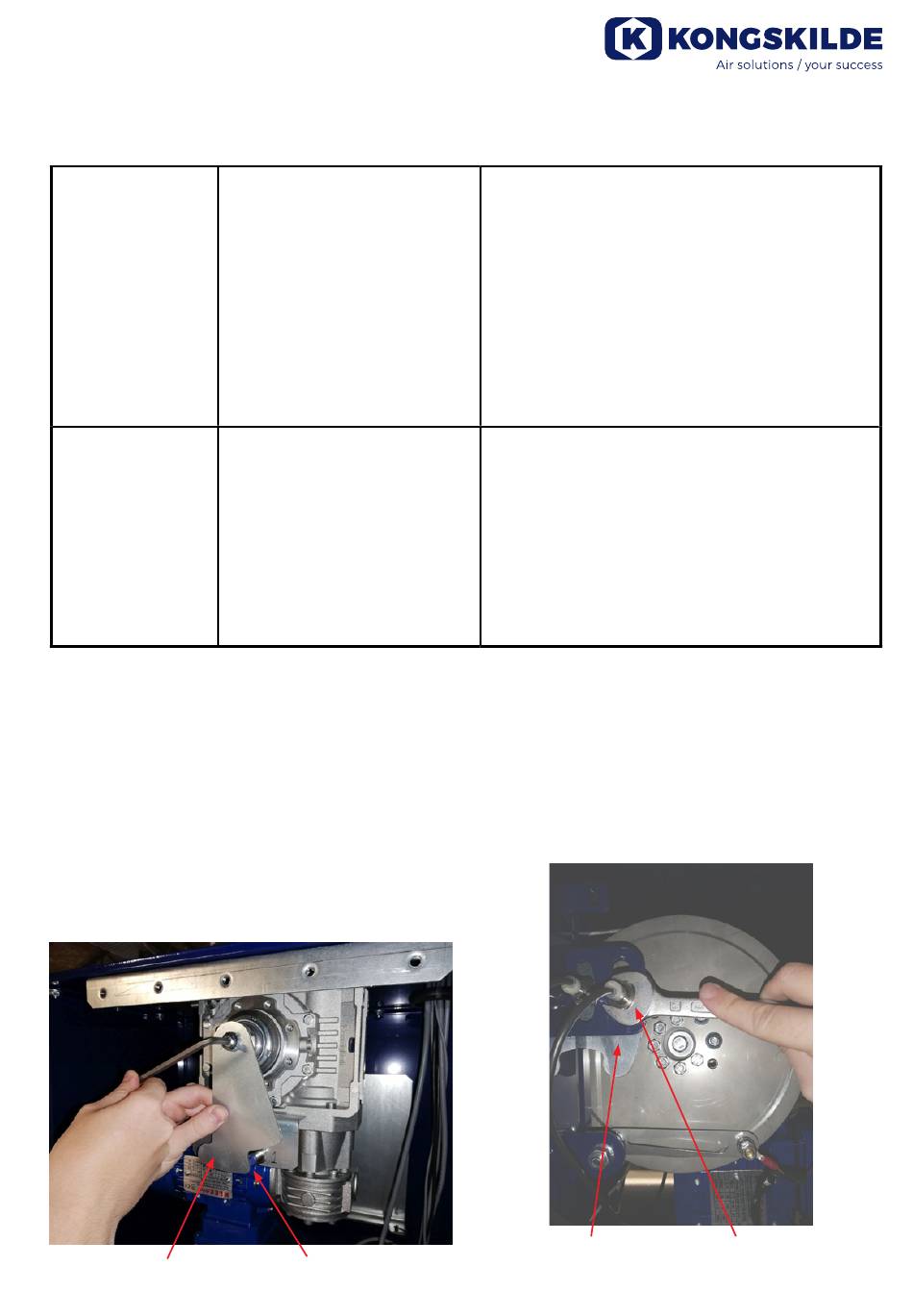

Justering af teleskoprør udgangsposition
1. Afbryd strømmen til CPU´en, og ryd området under
teleskoprøret
2. Skub teleskoprøret ind i udgangsposition manuelt
3. Afmonter den øverste bagplade i søjlen for at få ad-
gang til tasteskiven og transducerne på X-aksen.
4. Kontroller om skiven står i lodret position, så den
dækker transduceren halvt. Hvis ikke, løsnes mø-
trikken og transduceren flyttes i langhullet.
5. Kontroller funktionen af teleskoprøret.
6. Genmonter bagpladen på søjlen.
Skive
Pickup enden af teleskoprøret hvi-
ler på komponenterne i containe-
ren eller på containerens øverste
kant. Fejlen vises efter at CPU´en
har forsøgt at suge forhindringen
op 3 gange, ved at løfte teleskop-
røret og sænke det igen.
"Container lower level" er sat
for lavt i forhold til containerens
højde, og teleskoprøret rammer
containerens bund før røret er i
"Container low level" zonen
EAR´en kan ikke give mere lufty-
delse, da spjældet står helt åbent.
Dette betyder normalt, at blæse-
ren ikke kan levere nok luft til sy-
stemet. Andre årsager kan være
en prop på rørsystemet mellem
spjældet og CPU´en, som forhin-
drer luft i at nå frem til EAR´en, el-
ler et stort luftlæk mellem blæser
og EAR 100
Transducer
Kontroller om der er noget der sidder i vejen for en-
den af teleskoprøret, som f. eks. en papskive eller
plastfolie, og fjern dette. Vælg "Confirm safety" på
operatørpanelet og start processen igen.
Ret "Container low level" til en højere værdi
Kontroller om der er et læk i rør systemet mellem
blæser og EAR 100.
Kontroller om der er en prop mellem CPU og EAR,
inklusiv CPU teleskoprøret og tilhørende slanger.
Kontroller om der forefindes propper og læk andre
steder, og kontroller herefter om blæseren kan give
nok luftydelse til systemet. Dette kan eventuel gøres
ved at holde øje med hvor hårdt blæseren er bela-
stet, i forhold til det luftflow man ønsker i systemet
7. Afmonter højre (set forfra) og bagerste afdækning
på sugehovedet, for at få adgang til tasteskiven og
transducerne på Y-aksen.
8. Kontroller om skiven står i vandret position, så den
dækker den yderste transducer halvt. Hvis ikke,
løsnes møtrikken og transduceren flyttes i langhul-
let.
9. Kontroller funktionen af teleskoprøret.
10. Genmonter begge afdækninger på sugehovedet.
Skive Transducer
