wania. Jeżeli dmuchawa ma być sterowana przez układ
sterowania jednostki CVL, należy ją podłączyć — patrz
schemat D.
Schemat E (proces z wyznaczoną ilością) — Ten
tryb działania jest wykorzystywany, kiedy elementy
mają być pobierane, zazwyczaj z magazynu, ze spu-
stem w określonej ilości. Ilość jest określana przez
określoną liczbę spustów w połączeniu z poziomem w
jednostce CVL. Po spuście proces jest powtarzany. W
tym trybie można zastosować styk start/stop w jedno-
stce CPU, za pomocą którego jednostkę CVL można
zatrzymać np. po opróżnieniu magazynu. Ponadto w
tym trybie działania należy zastosować przełącznik re-
setowania, który można włączać po np. wymianie kar-
tonowych pudeł pod jednostką CVL.

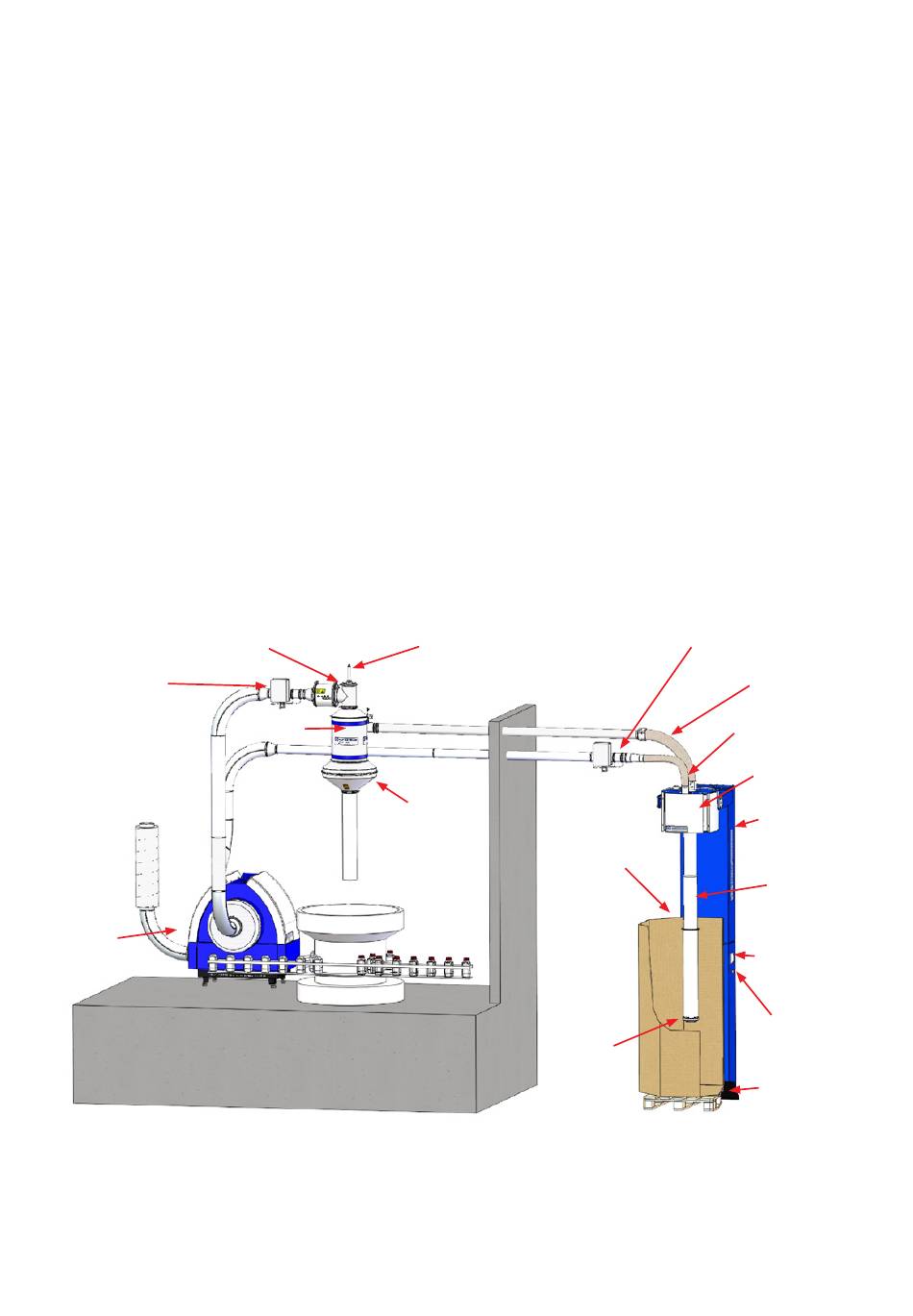

Szkic ogólny z jednostką CVL zamontowaną na przedłużeniu jednostki CPU
(2 oddzielne układy sterowania dla przepustnic EAR 100)
Przepustnica regula-
cyjna (EAR100-C)
dla powietrza
zasysającego
Dmuchawa
60
Zawór górny
jednostki CVL
CVL
Czujnik poziomu
dla jednostki CVL
Zawór dolny
jednostki CVL
Pierścień
czujnika
Przepustnica regula-
cyjna (EAR100-B) dla
powietrza przyspies
zanego
Wyłącznik
główny
Ciąg powietrza
zasysającego
Ciąg powietrza
przyspieszanego
Głowica ssąca
jednostki
Kolumna jed-
nostki
Rura
teleskopowa
jednostki
Panel opera-
tora jednostki
Wyłącznik awar-
yjny jednostki
Płyta pod-
stawy jed-
nostki
