Kongskilde recommande l'utilisation du système
de tuyauterie KCP 100R, qui garantit un centrage
et une étanchéité corrects de la tuyauterie, ce qui
réduit à terme le risque d'endommagement des
composants.
Le tuyau de 2 mètres est livré avec une bride tournante
côté sortie (non soudée), et peut donc être utilisé pour
le réglage de la longueur, comme un tuyau télesco-
pique fixe. La bride doit être soudée au TIG, avec les
exigences de concentricité indiquées au dos du ma-
nuel, puis décapée.
Le système CPU doit être installé en intérieur à tempé-
rature ambiante entre 0° et 50°C.

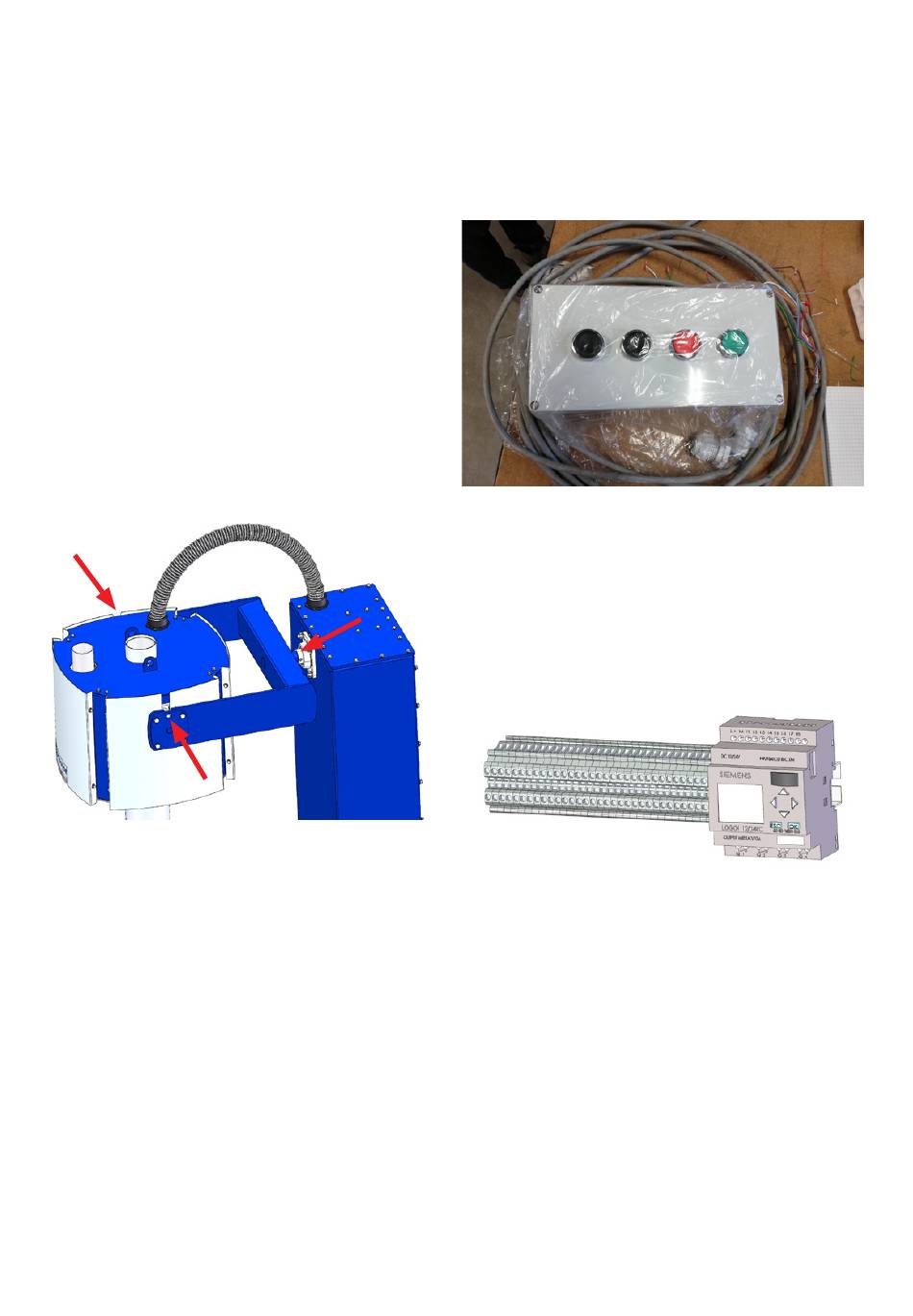

Points de levage
Pendant l'installation, le CPU peut être élevé avec une
sangle dans les deux trous au niveau de la tige de la
tête d'aspiration et autour de la tige sur la colonne.
Accessoires
Kongskilde offre les accessoires suivants pour le sys-
tème CPU - pour plus d'informations, veuillez contacter
la société Kongskilde.
Convoyage et tuyaux d'air de suralimentation et
Kongskilde Component Piping KCP 100R (acces-
soire).
Kongskilde propose des tuyaux d'air de transport de
2,5 et 20 mètres de long, des tuyaux d'air de suralimen-
tation de 2,5 mètres de long, ainsi que divers colliers et
transitions.
De plus, une tuyauterie en acier inoxydable Ø100mm
(KPC 100R) est disponible pour le transport des com-
posants. Voir au dos du manuel.
Interrupteur externe démarrage / arrêt et tuyau té-
léscopique haut / bas (accessoire)
Le système CPU peut être équipé d'un interrupteur
externe démarrage / arrêt et tuyau téléscopique haut /
bas. Celui-ci peut être utilisé si le pupitre de commande
tactile n'est pas monté en option pour le fonctionne-
44
ment du système CPU. L'interrupteur externe est équi-
pé d'un câble de 10 mètres qui peut être étendu jusqu'à
100 mètres et doit être relié à la commande du CPU.
Commande du ventilateur (Multi Unit Control)
Il est possible de contrôler la performance du ventila-
teur à partir des besoins actuels en aspiration du CPU
en rééquipant une commande MUC. Le contrôleur est
monté au niveau interne dans un ventilateur MultiAir FC
et relié à la commande du CPU avec 6-un câble métal-
lique. Les instructions d'installation et de branchement
sont indiquées dans le guide joint.
Un ventilateur MultiAir FC1250 sera en mesure de
commander jusqu'à 6 CPU.
Branchement électrique :
La commande du système CPU est reliée à L, N et à
la terre au moyen du câble d'alimentation (min. 3 x 1,5
mm - non inclus) qui est détendu en bas de la colonne.
2
Si un relais de courant résiduel HPFI est requis sur l'ali-
mentation avec le CPU, il doit s'agir d'un relais de type
B 300 mA étant donné que la commande contient des
variateurs AC intégrés.
Commande du ventilateur (Multi Unit Control)
Le contrôleur MUC est monté au niveau interne dans le
ventilateur MultiAir FC et se connecte de la façon sui-
vante (voir le guide joint) :
Démarrer (interrupteur de maintien) est connecté aux
terminaux 9 et 10.
T/min haut sont connectés aux terminaux 11 et 12.
T/min bas sont connectés aux terminaux 13 et 14.
