Warnhinweise:

Befolgen Sie stets die Sicherheitsanweisungen in der
Betriebsanleitung und auf den am CPU-System ange-
brachten Warnzeichen, um Unfälle zu vermeiden.
Die CPU darf nur eingeschaltet werden, wenn der Be-
reich um das System gegen den Zutritt nicht unterwie-
sener Personen gesichert ist.
Die Montage des Systems muss wie beschrieben (sie-
he Abschnitt „Installation") erfolgt sein, andernfalls ist
die Stabilität beeinträchtigt und der Verschleiß erhöht
sich.
Stellen Sie sicher, dass alle Schutzeinrichtungen intakt
und während des Betriebs korrekt gesichert sind.
Trennen Sie immer die Strom- und Druckluftversorgung
zum CPU-/CVL-System ab, bevor Sie Reparaturen
oder Wartungsmaßnahmen durchführen oder ver-
klemmte Teile entfernen. Wenn Verklemmungen ent-
fernt werden, während die Druckluftversorgung oder die
Spannung eingeschaltet ist, können sich die Zylinder
bewegen und schwere Verletzungen verursachen.
Greifen Sie während des Betriebs nicht mit der Hand in
den Einlass oder Auslass des Systems.
Stellen Sie sicher, dass der Servicetechniker/Bediener
sicheren Zugang für Reparatur und Wartung des CVL
hat. Der Arbeitsbereich um das System sollte aufge-
räumt und frei von Hindernissen sein, wenn Wartungs-
arbeiten ausgeführt werden.
Stellen Sie eine gute Beleuchtung sicher, wenn Arbei-
ten am CVL-System ausgeführt werden.
Halten Sie das System im Fall von ungewöhnlichen
Vibrationen oder Geräuschen sofort an und ermitteln
Sie die Ursache. Bei Unsicherheit müssen Fachkräfte
mit den Reparatur- und Wartungsarbeiten beauftragt
werden.
Betreiben Sie die CPU nicht ohne einen Behälter unter
dem Teleskoprohr.
Um zu vermeiden, dass eine Person in Kontakt mit den
beweglichen Ventilen kommt, müssen Rohre mit min-
destens 850 mm Länge (maximal Ø 200 mm) an den
Einlass- und Auslassanschlüssen installiert werden.
Diese Rohre müssen mit Schraubkupplungen installiert
werden, für deren Ausbau Werkzeuge erforderlich sind.
Falls keine Rohre mit der Mindestlänge 850 mm ver-
wendet werden können, ist sicherzustellen, dass inner-
halb von mindestens 850 mm vom Einlass und Auslass
bei allen Verbindungen Schraubkupplungen installiert
werden, für deren Ausbau Werkzeuge erforderlich sind.
Der Grund dafür ist, dass es unbefugten Personen
gemäß EU-Richtlinie 2006/42/EG (Maschinenrichtlinie)
nicht erlaubt ist, Zugang zu beweglichen/ gefährlichen
Teilen zu erhalten. Wenn Schnellkupplungen verwendet
werden, könnten unbefugte Personen die Rohre aus-
bauen und auf die beweglichen Teile zugreifen.
Der Saugkopf der Component Pickup Unit ist mit
Rutschkupplungen in beiden horizontalen Richtungen
versehen, um ein Verkanten zwischen Teleskoprohr/
Behälter und Säule zu verhindern. Diese Kupplungen
können eingestellt werden, siehe Abschnitt „Instandhal-
tung und Wartung".
Der Schalter an der CPU-Steuerung in der Säule kann
im Fall von Instandhaltungs- oder Wartungsarbeiten
ausgeschaltet werden.

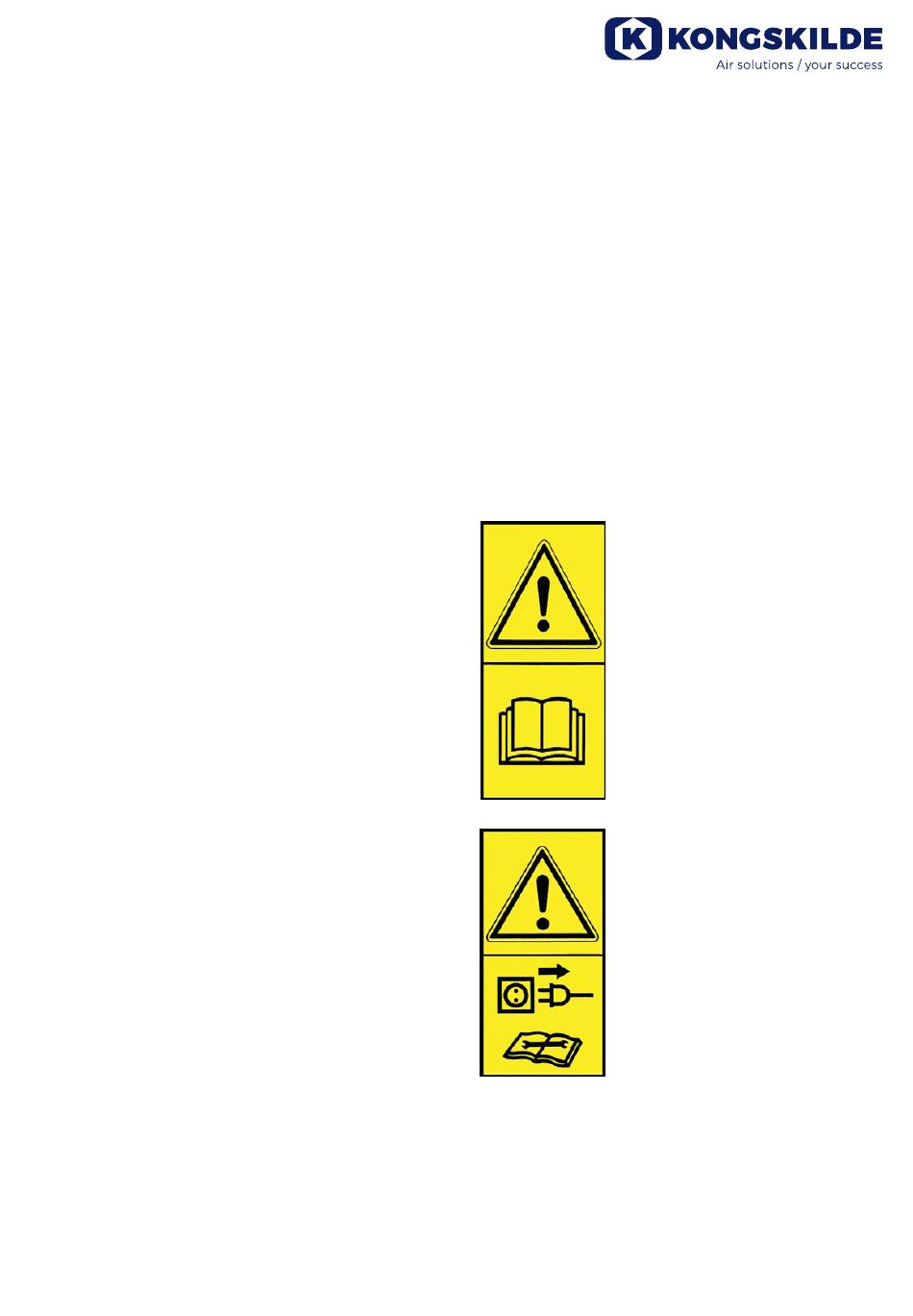

Warnzeichen:

Warnzeichen mit Symbolen ohne Textelement befin-
den sich auf dem CVL. Die Bedeutung der Symbole ist
nachstehend erklärt. Wenn ein Warnschild beschädigt
wird und nicht mehr lesbar ist, muss es ersetzt werden.
Neue Schilder finden Sie in der Ersatzteilliste.
Lesen Sie die Betriebsanleitung auf-
merksam durch und beachten Sie
die Warnhinweise in der Betriebsan-
leitung und am CVL.
Während des Betriebs des CLV
dürfen keine Rohre entfernt werden.
Warten Sie, bis Druckluft und Strom
abgetrennt wurden.
Der CVL ist mit einer gelben Markierung rund um die
Luftdruckversorgung an der hinteren Konsole versehen,
da diese Verbindung als Not-Aus dient.
