ved CPU´en, hvorved CVL´en kan stoppes når f.eks.
magasinet er tømt. Yderligere skal denne driftsform ud-
styres med en reset kontakt, der aktiveres ved udskift-
ning af f.eks. papkassen under CVL´en.

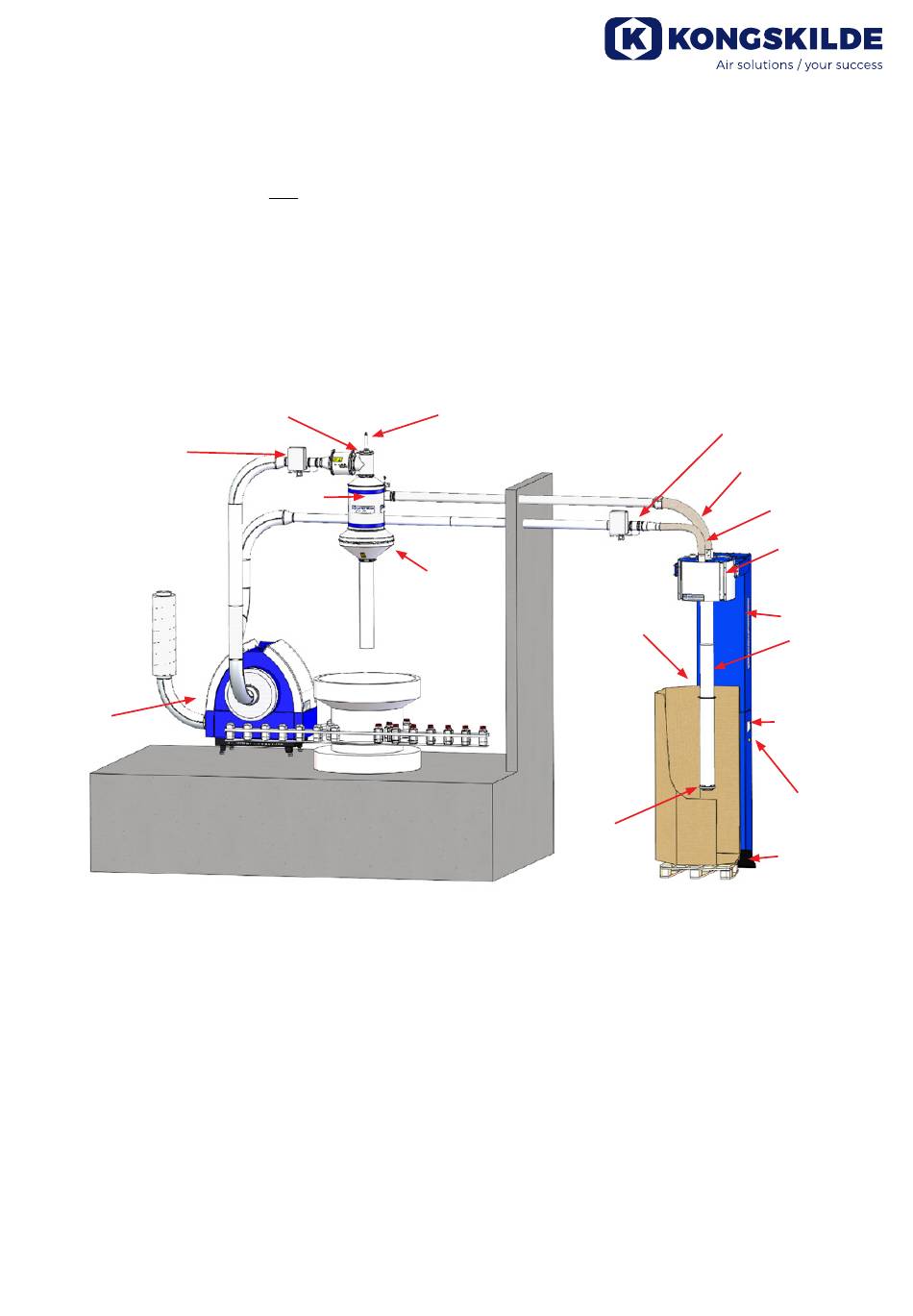

Principskitse med CVL monteret længere fra CPU
(2 separate styringer til EAR1010 reguleringsspjæld)
Reguleringsspjæld
(EAR100-C) for
suge luft
Blæser
CVL topventil
CVL
Niveauføler for CVL
CVL
bundventil
Hoved
afbryder
Taste ring
Reguleringsspjæld
(EAR100-B) for
boostluft
Sugeluft rørstreng
Boostluft
rørstreng
Sugehovede
Søjle
Teleskoprør
Operatørpanel
Nødstop
Fodplade
