CVL z. B. gestoppt werden kann, wenn das Magazin
leer ist.
Es kann ausgewählt werden, ob das Gebläse von der
Regelung gestartet und gestoppt wird oder kontinuier-
lich läuft. Wenn das Gebläse von der CVL-Steuerung
gesteuert werden soll, muss das Gebläse angeschlos-
sen werden, siehe Diagramm D.
Diagramm E (Vorgang mit dosierter Menge) – Sollen
die Teile, üblicherweise aus einem Magazin, transpor-
tiert werden und erfolgt die Entladung mit abgemes-
senem Volumen, wird diese Betriebsart verwendet.
Das Volumen wird durch eine bestimmte Anzahl von
Entladungen in Verbindung mit dem Füllstand im CVL
bestimmt. Nach dem Entladen wird der Vorgang wie-
derholt.
Diese Betriebsart kann mit Start-/Stopp-Kontakt an der
CPU ausgestattet sein, wobei der CVL z. B. gestoppt
werden kann, wenn das Magazin leer ist.
Darüber hinaus muss in dieser Betriebsart ein Rück-
setzschalter zur Verfügung stehen, der durch Aus-
tausch z. B. von Pappkartons unter dem CVL aktiviert
werden.

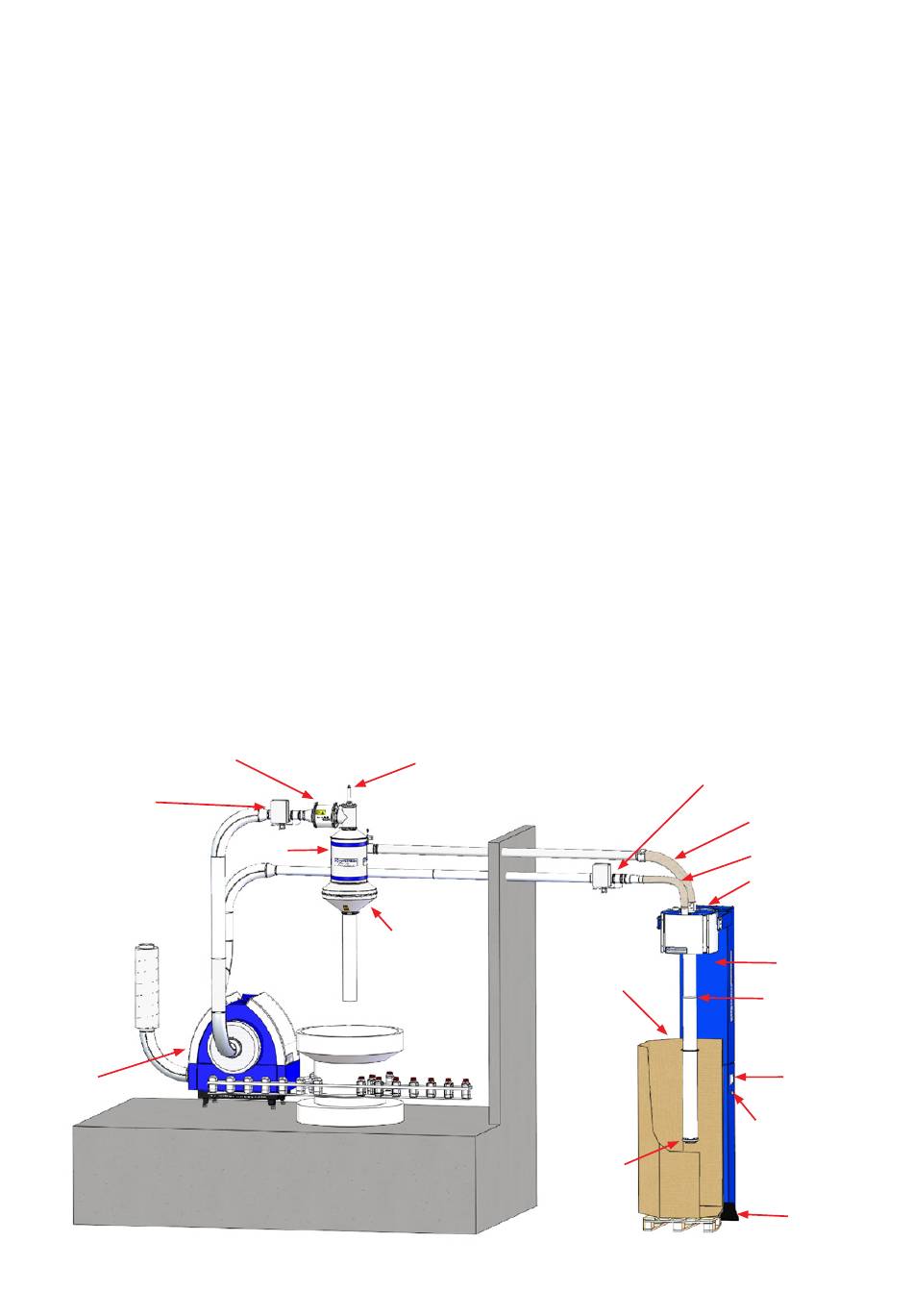

Prinzipzeichnung mit weiter vom CVL entfernt installierter CPU
(2 separate Steuerungen für EAR100-Drosselventile)
Oberes CVL-Ventil
Drosselventil
(EAR100-C) für
Saugluft
Gebläse
22
Füllstandsensor für CVL
CVL
CVL Boden-
ventil
Drosselventil
(EAR100-B) für
Ladeluft
Haupt-
schalter
Sensorring
Saugluftstrang
Ladeluftstrang
Saugkopf
Säule
Teleskoprohr
Bedienfeld
Notausschal-
tung
Fußplatte
