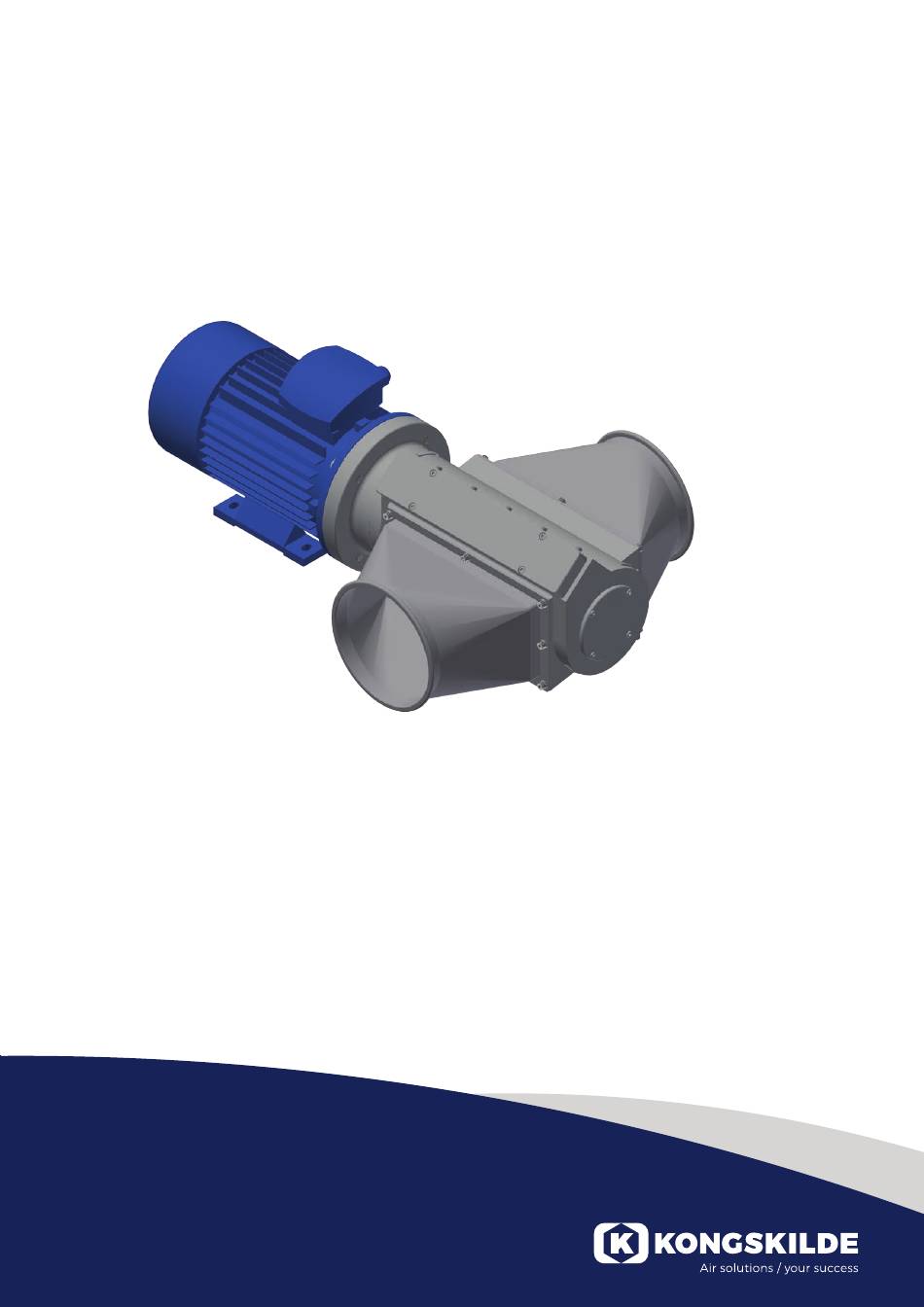

- Seite 1 MultiCutter MCC GR200 Granulator Operating Manual Bedienungsanleitung Guide d’utilisation et d’entretien Manual operativo Instrukcja obsługi Brugermanual...
- Seite 2 English MultiCutter MCC GR200 Operating Manual...
- Seite 3 Operating instructions Granulator GR 200: GR 200: GR 200 has been developed for continuous cutting of paper and plastic, e.g. edge trimming of roll cutters and printing machines, etc. The Granulators are so that they can be built into both new and existing pipe systems.
-
Seite 4: Technical Specifications
Technical specifications: Granulator housing Cast iron. Motor 2,2kW type M90 Power 3x400V, 50Hz. Nom. amperage Fuse 10 Amp. Rotor Hard-metal blades. Piping Ø180-Ø250 mm. Transmission Direct coupling Weight 47 kg. Weight w/o motor 32 kg. Surface treatment Powder lacquering Noise level 60 dB (A) Installation and fitting: When pipes are being fitted on the Granulator, a fixing collar with screws should be used so that the pipe... - Seite 5 Adjustment of the fixed knife: The knives are adjusted by the manufacturer. So this instruction shall only be used after repairs. Check that the screws (pos. 3) are tightened. The screws (pos. 2) are turned till “handtight”. The screws (pos. 4) are tightend sufficiently so that the fixed knife (pos. 1) is just touching the rotor blades.
-
Seite 6: Replacing Spare Parts
Replacing spare parts: When spare parts are being replaced, it is recommended they are replaced by the manufacturer. If this is not possible, these instructions should be followed: The motor should be disconnected from the power supply. When parts are being replaced inside the Granulator, the motor and Granulator should be separated (see page 5) and the coupling and coupling carrier plate taken out with the motor. - Seite 7 List of parts: Pos. Qty. Part no. Name Description GR200HR Housing 100740 CO(M,E,R)200 Coupling 400750 BBGR200 Bearing 6205-2RS RWK(knife)GR200 Rotor complete with blades 300170 HFB200 Bearing Housing 300270 SEG200 Snapring DIN472-135 x 4 El.motor 200740 Head hex bolt M10x35 Manual_GR200_170123_EN...
- Seite 8 List of parts: Pos. Qty. Part no. Name Description GR200HR Housing 100740 FK200 Fixed knife 302370 AP200 Adjustment plate 302470 Cylinder head cap screw M8x1x12 Cylinder head cap screw M8 x 40 Cylinder head cap screw M5 x 12 CP200 Cover plate 302170 Cylinder head cap screw...
- Seite 9 Optional lubrication system: List of parts: Pos. Qty. Part no. Name Description 030002 Oil cover 30326 Valve 30258 120132 Solenoid valve 24-220V, 50Hz 40013 120133 Oil tank 30625-01 120136 Oil filling and filter 40015 120131 Plate for oil tank 30625-02 El-motor MG71B2-F14Fod130 Granulator MS...
- Seite 10 Deutsch MultiCutter MCC GR200 Bedienungsanleitung...
- Seite 11 Betriebsanleitung Granulator GR 200 GR 200: Der GR 200 wurde für das kontinuierliche Schneiden von Papier und Kunststoff entwickelt, wie z. B. beim Randbeschnitt von Rollenschneidern und Druckmaschinen. Die Granulatoren können in neue und in bestehende Rohrsysteme eingebaut werden. Standard: Granulator GR 200 mit 1,5-kW-Motor, 3×400 V, 50 Hz.
-
Seite 12: Technische Daten
Technische Daten: Granulatorgehäuse Gusseisen Motor 1,5-kW, Typ M90 Stromversorgung 3×400 V, 50 Hz. Nennstrom Sicherung 10 A Rotor Hartmetallmesser Rohr Ø 180–250 mm Kraftübertragung Direktkupplung Gewicht 47 kg Gewicht o. Motor 32 kg Oberflächenbehandlung Pulverbeschichtung Geräuschpegel 60 dB (A) Installation und Montage Wenn Rohre am Granulator montiert werden, muss ein Montagekragen mit Schrauben verwendet werden, sodass das Rohr nur mithilfe von Werkzeugen entfernt werden kann. -
Seite 13: Einstellung Des Feststehenden Messers
Einstellung des feststehenden Messers Die Messer werden vom Hersteller eingestellt. Daher ist diese Anleitung nur nach einer Reparatur von Belang. Prüfen Sie, ob die Schrauben (Pos. 3) angezogen sind. Die Schrauben (Pos. 2) werden „handfest“ angezogen. Die Schrauben (Pos. 4) werden so weit angezogen, dass das feststehende Messer (Pos. 1) die Rotormesser eben berührt. -
Seite 14: Teile Austauschen
Teile austauschen Wenn Teile ausgetauscht werden müssen, wird empfohlen, dass der Hersteller den Austausch vornimmt. Ist dies nicht möglich, müssen die folgenden Anweisungen eingehalten werden: 1) Der Motor muss von der Stromversorgung getrennt werden. 2) Wenn Teile im Granulator ausgetauscht werden sollen, müssen Motor und Granulator getrennt (siehe Seite 5) und die Kupplung und die Kupplungsträgerplatte mit dem Motor herausgenommen werden. - Seite 15 Teileliste: Pos. Menge Teil Nr. Name Bezeichnung. GR200HR Gehäuse 100740 CO(M,E,R)200 Kupplung 400750 BBGR200 Lager 6205-2RS RWK(knife)GR200 Rotor mit Messern 300170 HFB200 Lagergehäuse 300270 SEG200 Sicherungsring für Bohrungen DIN472-135×4 Elektromotor 200740 Sechskantschraube M10×35 Manual_GR200_170123_DE...
- Seite 16 Teileliste: Pos. Menge Teil Nr. Name Bezeichnung. GR200HR Gehäuse 100740 FK200 Feststehendes Messer 302370 AP200 Justierplatte 302470 Zylinderschraube M8×1×12 Zylinderschraube M8×40 Zylinderschraube M5×12 CP200 Abdeckplatte 302170 Zylinderschraube M5×20 Manual_GR200_170123_DE...
- Seite 17 Optionelles Schmiersystem: Stückliste: Pos. Anz. Teil Nr. Name Bezeichnung. 030002 Öldeckel 30326 Ventil 30258 120132 Magnetventil 24-220V, 50Hz 40013 120133 Öltank 30485-03 120136 Ölfüllung und Filter 40015 120131 Platte für Öltank 30485-02 El-motor MG80A-19F165Fod Granulator MS 100540 120205 Füllstandssensor 120197 Lampe Anschlussdose Das Magnetventil ist mit einem 24-220V, 50Hz Stromnetz angeschlossen, so ist es nur geöffnet, wenn die...
- Seite 18 Français MultiCutter MCC GR200 Guide d’utilisation et d’entretien...
- Seite 19 Guide d'utilisation du Broyeur GR 200: GR 200: Le GR 200 est un Granulateur conçu spécifiquement pour la coupe en continue des papiers, plastiques et complexes divers : par exemple des rives en provenance des machines de transformation et de découpe. Le Granulateur peut être installé...
-
Seite 20: Spécifications Techniques
Spécifications techniques : Boîtier du Broyeur Fonte. Moteur 1,5 kW type M90 Puissance 3x400 V, 50 Hz. Intensité nominale Fusible 10 Amp. Rotor Lames en métal dur. Tuyauterie Ø180-Ø250 mm. Transmission Couplage direct Poids 47 kg. Poids sans moteur 32 kg. Traitement de surface Peinture poudre Niveau de bruit... - Seite 21 Réglage du couteau fixe : Les lames sont réglées par le fabricant. Les consignes suivantes ne doivent être utilisées qu'après des réparations. Vérifiez que les vis (3) sont serrées. Les vis (2) doivent être serrées à la main. Les vis (4) doivent être suffisamment serrées pour que le couteau fixe (1) touche les pales du rotor.
- Seite 22 Remplacement des pièces de rechange : Il est recommandé de faire remplacer les pièces de rechange par le fabricant. Si cela n'est pas possible, il faut suivre les instructions ci-dessous : 1) Le moteur doit être débranché. 2) Lors du remplacement des pièces du Broyeur, le moteur et le Broyeur doivent être séparés (voir page 5) et le couplage et la plaque-support d'accouplement enlevés avec le moteur.
- Seite 23 Liste des pièces : Pos. Qté. Numéro de pièce Description GR200HR Boîtier 100740 CO(M,E,R)200 Couplage 400750 BBGR200 Roulement 6205-2RS RWK(knife)GR200 Rotor couplet avec pales 300170 HFB200 Logement de roulement 300270 SEG200 Bague de retenue pour orifices de passage DIN472-135 x 4 Moteur électrique 200740 Boulon à...
- Seite 24 Liste des pièces : Pos. Qté. Numéro de pièce Description GR200HR Boîtier 100740 FK200 Lame fixe 302370 AP200 Plaque de réglage 302470 Vis d'assemblage de culasse M8x1x12 Vis d'assemblage de culasse M8 x 40 Vis d'assemblage de culasse M5 x 12 CP200 Couvercle 302170...
- Seite 25 Équipement en option: Système de lubrification: Liste des pièces: Rep. Nombre Numéro de pièce Description Cache du réservoir d’huile 30326 030002 Vanne 30258 Électrovanne 24-220V, 50Hz 40013 120132 Réservoir d'huile 30625-01 120133 Remplissage d’huile et filtre 40015 120136 Plaque pour réservoir d’huile 30625-02 120131 Moteur électrique...
- Seite 26 Español MultiCutter MCC GR200 Manual operativo...
- Seite 27 Instrucciones de funcionamiento de la Granuladora GR 200: GR 200: La GR 200 ha sido desarrollada para el corte continuo de papel y plástico, p. ej. recorte de bordes en cortadoras de rollos e impresoras, etc. Las Granuladoras se pueden integrar tanto en los sistemas de tuberías nuevos como en los ya existentes.
-
Seite 28: Especificaciones Técnicas
Especificaciones técnicas: Armazón de la Granuladora Hierro fundido Motor 1,5 kW tipo M90 Alimentación 3 x 400 V, 50 Hz. Corriente nominal Fusible 10 Amp. Rotor Aspas duras de metal. Tuberías Ø160-Ø250 mm. Transmisión Acoplamiento directo Peso 47 kg. Peso sin motor 32 kg. - Seite 29 Ajuste de la cuchilla fija: Las cuchillas están ajustadas por el fabricante. Por lo tanto estas instrucciones sólo se usarán después de las reparaciones. Compruebe que los tornillos (pos. 3) están bien apretados. Gire los tornillos (pos. 2) hasta que estén bien apretados con la mano. Los tornillos (pos.
- Seite 30 Sustituir piezas de repuesto: Cuando tenga que sustituir una pieza por otra de repuesto, se recomienda que lo haga el fabricante. Si esto no es posible, debe seguir estas instrucciones: 1) El motor debe estar desconectado de la alimentación eléctrica. 2) Cuando las piezas a sustituir están en el interior de la Granuladora, se debe separar el motor y la Granuladora (vea la página 5) y sacar el acoplamiento y la placa de soporte del acoplamiento con el motor.
- Seite 31 Lista de piezas: Pos. Cdad. Núm. ref. Nombre Descripción GR200HR Armazón 100740 CO(M,E,R)200 Acoplamiento 400750 BBGR200 Cojinete 6205-2RS RWK(knife)GR200 Rotor completo con cuchillas 300170 HFB200 Alojamiento del cojinete 300270 SEG200 Anillo de retención para orificios DIN472-135 x 4 Motor eléc. 200740 Perno de cabeza hexagonal M10x35...
- Seite 32 Lista de piezas: Pos. Cdad. Núm. ref. Nombre Descripción GR200HR Armazón 100740 FK200 Cuchilla fija 302370 AP200 Placa de ajuste 302470 Tornillo cilíndrico M8x1x12 Tornillo cilíndrico M8 x 40 Tornillo cilíndrico M5 x 12 CP200 Placa de cubierta 302170 Tornillo cilíndrico M5 x 20 Manual_GR200_170123_ES...
- Seite 33 Sistema de lubricación opcional: Lista de piezas: Pos. Cdad. Núm. ref. Nombre Descripción 030002 Tapa del lubricante 30326 Válvula 30258 120132 Válvula solenoide 24-220 V, 50 Hz 40013 120133 Depósito de lubricante 30625-01 120136 Llenado y filtro de lubricante 40015 120131 Placa para el depósito de lubricante 30625-02...
- Seite 34 Polski MultiCutter MCC GR200 Instrukcja obsługi...
- Seite 35 Instrukcja obsługi Granulatora GR 200: GR 200: GR 200 został zaprojektowany do ciągłego cięcia papieru i plastiku, np. docinania krawędziowego w okrągłych urządzeniach do cięcia, maszynach drukarskich itd. Granulatory można wbudować w nowe i istniejące systemy rurowe. Standard: Granulator GR 200 z silnikiem 1,5 kW, 3x400 V, 50 Hz. Akcesoria: Wbudowany przemiennik częstotliwości dla 500-4000 obr/min.
-
Seite 36: Specyfikacje Techniczne
Specyfikacje techniczne: Obudowa Granulatora Żeliwo. Silnik 1,5 kW typu M90 3x400V, 50 Hz. Natężenie nominalne Bezpiecznik 10 A Wirnik Łopatki z twardego metalu. Przewody rurowe Ø180-Ø250 mm. Transmisja Bezpośrednie połączenie Masa 47 kg. Masa bez silnika 32 kg. Obróbka powierzchni Lakierowanie proszkowe Poziom hałasu 60 dB (A) - Seite 37 Regulacja nieruchomego noża: Noże są nastawiane przez producenta. A zatem z poniższej instrukcji należy korzystać tylko po naprawie. Sprawdź, czy śruby (poz. 3) są dokręcone. Śruby (poz. 2) są wkręcone do pozycji „dokręcenia ręcznego”. Śruby (poz. 4) należy dokręcić na tyle, aby nieruchomy nóż (poz. 1) delikatnie dotykał ostrzy wirnika. Podczas dokręcania wirnik jest obracany ręcznie, więc należy sprawdzić, czy opór wobec przekręcania jest identyczny dla wszystkich noży wirnika.
- Seite 38 Wymiana części zamiennych: W przypadku wymiany części zamiennych zaleca się, aby wykonał to producent. Jeśli to nie jest możliwe, należy postępować zgodnie z poniższymi instrukcjami: należy odłączyć silnik od zasilania. Podczas wymiany części w Granulatorze należy oddzielić silnik od Granulatora (patrz strona 5) oraz wyjąć...
- Seite 39 Lista części: Poz. Ilość Nr części Nazwa Opis GR200HR Obudowa 100740 CO(M,E,R)200 Złącza 400750 BBGR200 Łożysko 6205-2RS RWK(knife)GR200 Wirnik z łożyskami 300170 HFB200 Obudowa łożyska 300270 SEG200 Pierścień ustalający do otworów DIN472-135x4 Silnik elektryczny 200740 Śruba z łbem sześciokątnym M10x35 Manual_GR200_170123_PL...
- Seite 40 Lista części: Poz. Ilość Nr części Nazwa Opis GR200HR Obudowa 100740 FK200 Nieruchomy nóż 302370 AP200 Płyta regulacyjna 302470 Śruba z łbem walcowym M8x1x12 Śruba z łbem walcowym M8x40 Śruba z łbem walcowym M5x12 CP200 Płyta osłonowa 302170 Śruba z łbem walcowym M5x20 Manual_GR200_170123_PL...
- Seite 41 Opcjonalny system smarujący: Lista części: Poz. Ilość Nr części Nazwa Opis 030002 Pokrywa zbiornika oleju 30326 Zawór 30258 120132 Zawór elektromagnetyczny 24–220 V, 50 Hz 40013 120133 Zbiornik oleju 30625-01 120136 Wlew oleju i filtr 40015 120131 Płyta do zbiornika oleju 30625-02 Silnik elektryczny MG71B2-F14Fod130...
- Seite 42 Dansk MultiCutter MCC GR200 Brugermanual...
- Seite 43 Brugsanvisning Granulator GR 200 GR 200: GR 200 er specielt udviklet til kontinuerlig klipning af papir og plastic f.eks. kanttrim fra rulleskæremaskiner og etikettrykkemaskiner osv. Granulatoren installeres let i såvel nye som eksisterende rørsystemer. Standard: Granulator GR 200 med 2,2kW motor, 3x400V, 50Hz. Ekstra udstyr: Indbygget frekvensomformer til 500-4000 omd/min.
-
Seite 44: Tekniske Specifikationer
Tekniske specifikationer Granulatorhus Støbejern El-motor 2,2kW type M90 El-tilslutning 3x400V, 50Hz Nom. amp.- forbrug Sikringsstørrelse 10 Amp Rotor Hårdmetalknive Rørtilslutning Ø180-Ø250 mm Transmission Direkte koblet Vægt 47 kg Vægt uden motor 32 kg Overfladebehandlet Pulverlakeret Støjniveau 60 dB (A) Opstilling og montering: Ved montering af rør på... -
Seite 45: Indstilling Af Den Faste Kniv
Indstilling af den faste kniv Granulatoren er indstillet fra fabrikkens side. Vejledningen skal kun følges, når der af en eller anden årsag har været rykket ved knivene, f.eks. ved reparation eller slibning. 1) Det kontrolleres, at skruerne (pos. 3) er spændte. 2) Skruerne (pos. - Seite 46 Udskiftning af reservedele Ved udskiftning af reservedele anbefales det, at fabrikanten/producenten foretager udskiftningen. Hvis dette ikke er muligt, skal man følge denne vejledning. 1) Strømmen skal slås fra motoren. 2) Ved udskiftning af delene indeni Granulatoren skal motor og Granulator skilles ad, se side 5, kobling og koblingsmedbringer tages ud sammen med motoren.
- Seite 47 Stykliste Pos. Antal Varenummer Navn Beskrivelse GR200HR Granulatorhus 100740 CO(M,E,R)200 Kobling 400750 BBGR200 Kugleleje 6205-2RS RWK(kniv)GR200 Komplet rotor med knive 300170 HFB200 Lejehus 300270 SEG200 Låsering DIN472-135 x 4 El-motor 200740 Sekskantet bolt M10x35 Manual_GR200_170123_DA...
- Seite 48 Stykliste Pos. Antal Varenummer Navn Beskrivelse GR200HR Granulatorhus 100740 FK200 Fastkniv 302370 AP200 Justerplade 302470 Cylinderskrue M8x1x12 Cylinderskrue M8 x 40 Cylinderskrue M5 x 12 CP200 Låg 302170 Cylinderskrue M5 x 20 Manual_GR200_170123_DA...
- Seite 49 Ekstraudstyr: Smøresystem Partliste: Pos. Antal Varenummer Benævnelse Res. dels nr. 030002 Smøredæksel 30326 Drøvleventil 30258 120132 Magnetventil 24-220V, 50Hz 40013 120133 Olietank 30625-01 120136 Tankfilter 40015 120131 Beslag til olietank 30625-02 El-motor MG71B2-F14Fod130 Granulator MS 100240 120205 Level Sensor 120197 Lampe 230V Samledåse Magnetventilen forbindes elektrisk så...
- Seite 51 937050902 You can always find the latest version of the manuals at 17.01.2023 www.kongskilde-industries.com...
