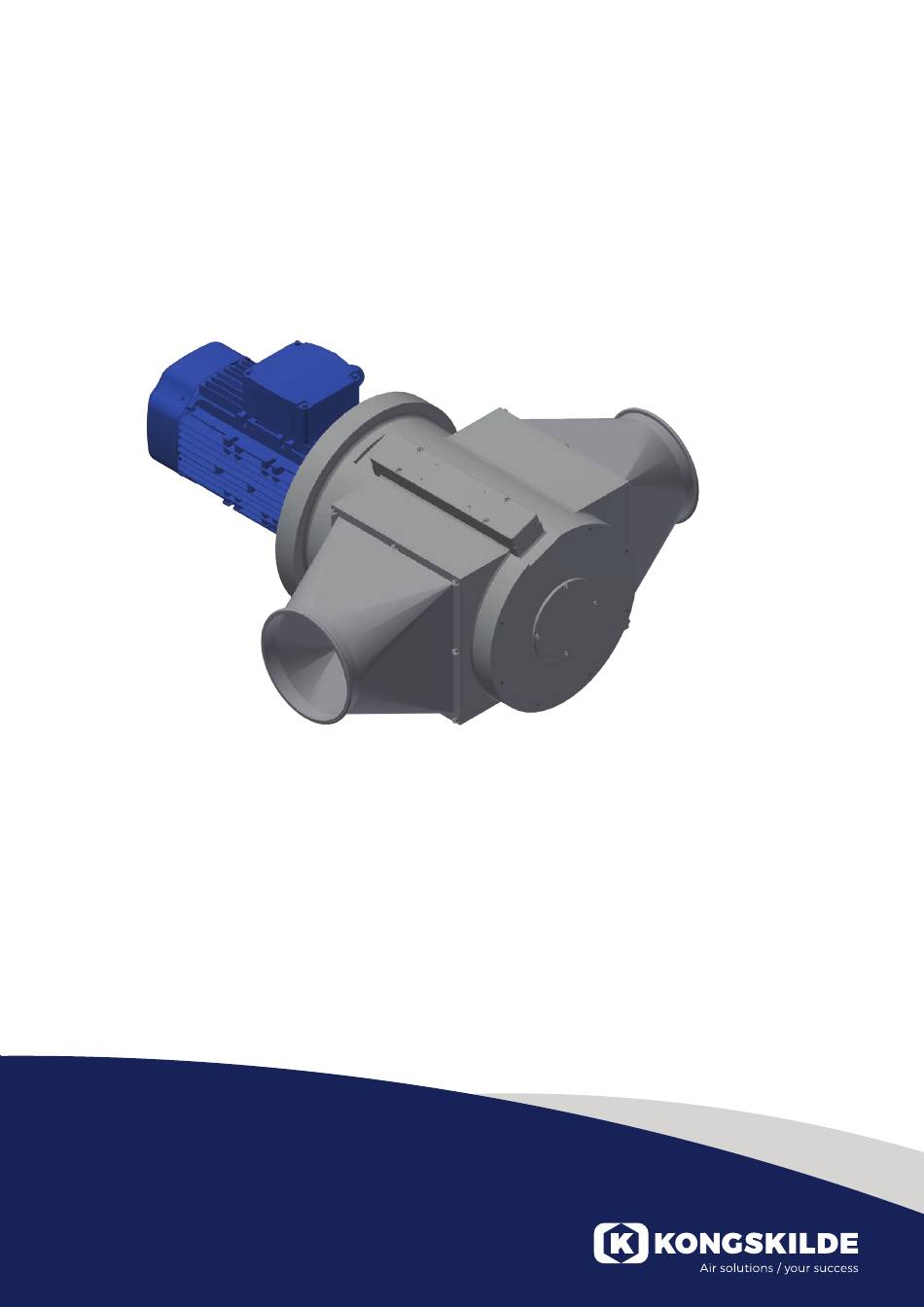

MultiCutter MCC GR250X
Granulator
Operating Manual
Bedienungsanleitung
Guide d'utilisation et d'entretien
Manual operativo
Instrukcja obsługi
Brugermanual

Werbung

loading

Verwandte Anleitungen für Kongskilde MultiCutter MCC GR250X

Inhaltszusammenfassung für Kongskilde MultiCutter MCC GR250X

  • Seite 1 MultiCutter MCC GR250X Granulator Operating Manual Bedienungsanleitung Guide d’utilisation et d’entretien Manual operativo Instrukcja obsługi Brugermanual...
  • Seite 2 English MultiCutter MCC GR250X Operating Manual...
  • Seite 3 Operating instructions Granulator GR 250X GR 250X: GR 250X has been developed for continuous cutting of paper, cardboard and plastic, e.g. edge trimming of roll cutters and printing machines, etc. The Granulators are so that they can be built into both new and existing pipe systems.

  • Seite 4: Technical Specifications

    Technical specifications: Granulator housing High-carbon steel. Motor 3,00kW (4 HP) type M100 1400/2800 rpm. Power 3 Phase, 230-460V, 50-60 Hz. Nom. amperage 6,30A Fuse 16 Amp. Rotor Hard-metal blades. Piping Ø200-Ø400 mm. Transmission Direct coupling Weight 220 kg. (485 lbs) Weight w/o motor 195 kg.
  • Seite 5 Adjustment of the fixed knife: The knives are adjusted by the manufacturer – i.e. this instruction shall only be used after repairs. 1) Check that the screws (pos. 3) are tightened. 2) The screws (pos. 2) are turned till “hand tight”. 3) The screws (pos.

  • Seite 6: Replacing Spare Parts

    Replacing spare parts: When spare parts are being replaced, it is recommended they are replaced by the manufacturer. If this is not possible, these instructions should be followed: The motor should be disconnected from the power supply. When parts are being replaced inside the Granulator, the motor and Granulator should be separated (see page 5) and the coupling and coupling carrier plate taken out with the motor.
  • Seite 7 List of parts: Pos. Qty. Part no. Name Description Electric motor MG 100 Coupling Housing 10081-00 CO(M,E,R)200 Coupling BBGR250 Bearing 6310-2RS1 GR250HR Housing 100820 RWK(knife)GR250 Rotor complete with blades 10082-00 HFB250 Bearing Housing GR 250 504 End cover 20127-00 Feet 40052-02 Oring FK250...
  • Seite 8 List of parts: Pos. Qty. Part no. Name Description GR250HR Housing 100820 Allen screw M4x10 Cover 31660-00 Allen screw M8x25 FK250 Fixed knife 20120-00 AP200 Adjustment plate 20120-01 Pointed screw M8x12 Low allen screw M5x12 Washer Allen screw M6x16 CP250 Cover plate 20120-02 Allen screw...
  • Seite 9 Optional lubrication system: List of parts: Pos. Qty. Part no. Name Description 030002 Oil cover 30326 Valve 30258 120132 Solenoid valve 24-220V, 50Hz 40013 120133 Oil tank 30625-01 120136 Oil filling and filter 40015 120131 Plate for oil tank 30625-02 El-motor MG71B2-F14Fod130 Granulator MS...
  • Seite 10 Deutsch MultiCutter MCC GR250X Bedienungsanleitung...
  • Seite 11 Bedienungsanleitung Granulator GR 250X GR 250X: Der Granulator GR 250X wurde für das kontinuierliche Zerkleinern von Papier- und Kunststoff- randstreifen entwickelt. Die Granulatoren können in neue und in bestehende Rohrsysteme eingebaut werden. Standard: Granulator GR 250X mit 3,0kW motor, 3x400V, 50Hz. Zubehör: Integrierter Frequenzumformer für 500 bis 4000 U per Min.

  • Seite 12: Technische Spezifikationen

    Technische Spezifikationen: Granulatorgehäuse Gusseisen. Motor 3,00kW (4 HP) type M100 1400/2800 rpm. Elektr. Anschluss 3 Phase, 230-460V, 50-60 Hz. Nom. Leist. Aufn. 6,30A Sicherungsgröße 16 Amp. Rotor Hartmetallmesser. Rohr-Anschluss Ø200-Ø400 mm. Getriebe Direkt geschaltet Gewicht 220 kg. (485 lbs) Gewicht ohne Motor 195 kg.
  • Seite 13 Einstellung des festen Messers: Der Granulator wird im Werk eingestellt. Gehen Sie nur dann nach dieser Anleitung vor, wenn die Messer aus irgendeinem Grund, z.b. bei Reparaturen oder beim Schleifen, einen Versatz haben. 1) Kontrollieren Sie, dass die Schrauben (Pos.3) angezogen sind. 2) Die Schrauben (Pos.2) von Hand anziehen.

  • Seite 14: Teile Austauschen

    Teile austauschen Wenn Teile ausgetauscht werden müssen, wird empfohlen, dass der Hersteller den Austausch vornimmt. Ist dies nicht möglich, müssen die folgenden Anweisungen eingehalten werden: 1) Der Motor muss von der Stromversorgung getrennt werden. 2) Wenn Teile im Granulator ausgetauscht werden sollen, müssen Motor und Granulator getrennt (siehe Seite 5) und die Kupplung und die Kupplungsträgerplatte mit dem Motor herausgenommen werden.
  • Seite 15 Teileliste: Pos. Anz. Teil Nr. Name Bezeichnung. Elektromotor MG 100 Kupplunggehäuse 10081-00 CO(M,E,R)200 Kupplung BBGR250 Lager 6310-2RS1 GR250HR Gehäuse 100820 RWK(knife)GR250 Rotor mit Messern 10082-00 HFB250 Lagergehäuse GR 250 504 Endabdeckung 20127-00 Füße 40052-02 Oring FK250 Feststehendes Messer 31663-01 Füße 40052-01 Schrauben M5x12...
  • Seite 16 Teileliste: Pos. Anz. Teil Nr. Name Bezeichnung. GR250HR Gehäuse 100820 Schrauben M4x10 Abdeckung 31660-00 Schrauben M8x25 FK250 Feststehendes Messer 20120-00 AP200 Einstellplatte 20120-01 Spitze Schraube M8x12 Niedrige Schraube M5x12 Waschmaschine Schrauben M6x16 CP250 Deckplatte 20120-02 Schrauben M6x25 Manual_GR250X_180123_DE...
  • Seite 17 Optionelles Schmiersystem: Stückliste: Pos. Anz. Teil Nr. Name Bezeichnung. 030002 Öldeckel 30326 Ventil 30258 120132 Magnetventil 24-220V, 50Hz 40013 120133 Öltank 30485-03 120136 Ölfüllung und Filter 40015 120131 Platte für Öltank 30485-02 El-motor MG80A-19F165Fod Granulator MS 100540 120205 Füllstandssensor 120197 Lampe Anschlussdose Das Magnetventil ist mit einem 24-220V, 50Hz Stromnetz angeschlossen, so ist es nur geöffnet, wenn die...
  • Seite 18 Français MultiCutter MCC GR250X Guide d’utilisation et d’entretien...
  • Seite 19 Guide d'utilisation du Broyeur GR 250X GR 250X: GR 250X a été développé pour le Broyage continu de papier et de plastique, tels que rognures issu de machines de découpe à cylindre et de machines d'impression etc. Les Broyeurs peuvent être intégrés dans les systèmes de tuyauterie existants et nouveaux.

  • Seite 20: Spécifications Techniques

    Spécifications techniques: Boîtier du Broyeur Fonte. Moteur 3,00kW type M100 Puissance 3 x 230-460V, 50-60 Hz. Intensité nominale 6,30A Fusible 16 Amp. Rotor Lames en métal dur Tuyauterie Ø200-Ø400 mm. Transmission Couplage direct Poids 220 kg. (485 lbs) Poids sans moteur 195 kg.
  • Seite 21 Réglage du couteau fixe : Les lames sont réglées par le fabricant. Les consignes suivantes ne doivent être utilisées qu'après des réparations. Vérifiez que les vis (3) sont serrées. Les vis (2) doivent être serrées à la main. Les vis (4) doivent être suffisamment serrées pour que le couteau fixe (1) touche les pales du rotor.
  • Seite 22 Remplacement des pièces de rechange : Il est recommandé de faire remplacer les pièces de rechange par le fabricant. Si cela n'est pas possible, il faut suivre les instructions ci-dessous : 1) Le moteur doit être débranché. 2) Lors du remplacement des pièces du Broyeur, le moteur et le Broyeur doivent être séparés (voir page 5) et le couplage et la plaque-support d'accouplement enlevés avec le moteur.
  • Seite 23 Liste des pièces: Pos. Qté. Numéro de pièce Description Moteur MG 100 Boîtier d'accouplement 10081-00 Couplage CO(M,E,R)200 BBGR250 Roulement 6310-2RS1 GR250HR Boîtier 100820 Rotor complet avec pales RWK(knife)GR250 10082-00 Logement de palier HFB250 GR 250 504 Couvercle d'extrémité 20127-00 Pieds 40052-02 Oring Couteaux fixes...
  • Seite 24 Liste des pièces: Pos. Qté. Numéro de pièce Description Logement GR250HR 100820 Visser M4x10 couvre 31660-00 Visser M8x25 Couteaux fixes FK250 20120-00 Plaque de réglage AP200 20120-01 Vis pointue M8x12 vis basse M5x12 machine à laver Visser M6x16 plaque de couverture CP250 20120-02 Visser...
  • Seite 25 Équipement en option: Système de lubrification: Liste des pièces: Rep. Nombre Numéro de pièce Description Cache du réservoir d’huile 30326 030002 Vanne 30258 Électrovanne 24-220V, 50Hz 40013 120132 Réservoir d'huile 30625-01 120133 Remplissage d’huile et filtre 40015 120136 Plaque pour réservoir d’huile 30625-02 120131 Moteur électrique...
  • Seite 26 Español MultiCutter MCC GR250X Manual operativo...
  • Seite 27 Instrucciones de funcionamiento de la Granuladora GR 250X GR 250X: La GR 250X ha sido desarrollada para el corte continuo de papel y plástico, p. ej. recorte de bordes en cortadoras de rollos e impresoras, etc. Las Granuladoras se pueden integrar tanto en los sistemas de tuberías nuevos como en los ya existentes.

  • Seite 28: Especificaciones Técnicas

    Especificaciones técnicas: Armazón de la Hierro fundido. Granuladora Motor 3,00kW (4 HP) tipo M100 Alimentación 3 x, 230-460V, 50-60 Hz. Corriente nominal 6,30A Fusible 16 Amp. Rotor Aspas duras de metal. Tuberías Ø200-Ø400 mm. Transmisión Acoplamiento directo Peso 220 kg. (485 lbs) Peso sin motor 195 kg.
  • Seite 29 Ajuste de la cuchilla fija: Las cuchillas están ajustadas por el fabricante. Por lo tanto estas instrucciones sólo se usarán después de las reparaciones. Compruebe que los tornillos (pos. 3) están bien apretados. Gire los tornillos (pos. 2) hasta que estén bien apretados con la mano. Los tornillos (pos.
  • Seite 30 Sustituir piezas de repuesto: Cuando tenga que sustituir una pieza por otra de repuesto, se recomienda que lo haga el fabricante. Si esto no es posible, debe seguir estas instrucciones: 1) El motor debe estar desconectado de la alimentación eléctrica. 2) Cuando las piezas a sustituir están en el interior de la Granuladora, se debe separar el motor y la Granuladora (vea la página 5) y sacar el acoplamiento y la placa de soporte del acoplamiento con el motor.
  • Seite 31 Lista de piezas: Pos. Cdad. Núm. ref. Nombre Descripción Motor eléc. MG 100 Vivienda de acoplamiento 10081-00 Acoplamiento CO(M,E,R)200 Aspectos BBGR250 6310-2RS1 Alojamiento GR250HR 100820 Rotor completo con palas RWK(knife)GR250 10082-00 Caja de rodamientos HFB250 GR 250 504 Tapa final 20127-00 Pies 40052-02...
  • Seite 32 Lista de piezas: Pos. Cdad. Núm. ref. Nombre Descripción Alojamiento GR250HR 100820 Tornillo M4x10 Cubre 31660-00 Tornillo M8x25 Cuchillos fijos FK250 20120-00 Placa de ajuste AP200 20120-01 Tornillo puntiagudo M8x12 Tornillo bajo M5x12 Lavadora Tornillo M6x16 Placa de cubierta CP250 20120-02 Tornillo M6x25...
  • Seite 33 Sistema de lubricación opcional: Lista de piezas: Pos. Cdad. Núm. ref. Nombre Descripción 030002 Tapa del lubricante 30326 Válvula 30258 120132 Válvula solenoide 24-220 V, 50 Hz 40013 120133 Depósito de lubricante 30625-01 120136 Llenado y filtro de lubricante 40015 120131 Placa para el depósito de lubricante 30625-02...
  • Seite 34 Polski MultiCutter MCC GR250X Instrukcja obsługi...
  • Seite 35 Instrukcja obsługi Granulatora GR 250X GR 250X: GR 250X został zaprojektowany do ciągłego cięcia papieru i plastiku, np. docinania krawędziowego w okrągłych urządzeniach do cięcia, maszynach drukarskich itd. Granulatory można wbudować w nowe i istniejące systemy rurowe. Standard: Granulator GR 250X with 3,0kW motor, 3x400V, 50Hz. Akcesoria.

  • Seite 36: Specyfikacje Techniczne

    Specyfikacje techniczne: Obudowa Granulatora Żeliwo. Silnik 3,00kW typu M100 3 x, 230-460V, 50-60 Hz. Natężenie nominalne 6,30A Bezpiecznik 16 Amp. Wirnik Łopatki z twardego metalu. Przewody rurowe Ø200-Ø400 mm. Transmisja Bezpośrednie połączenie Masa 220 kg. (485 lbs) Masa bez silnika 195 kg.
  • Seite 37 Regulacja nieruchomego noża: Noże są nastawiane przez producenta. A zatem z poniższej instrukcji należy korzystać tylko po naprawie. Sprawdź, czy śruby (poz. 3) są dokręcone. Śruby (poz. 2) są wkręcone do pozycji „dokręcenia ręcznego”. Śruby (poz. 4) należy dokręcić na tyle, aby nieruchomy nóż (poz. 1) delikatnie dotykał ostrzy wirnika. Podczas dokręcania wirnik jest obracany ręcznie, więc należy sprawdzić, czy opór wobec przekręcania jest identyczny dla wszystkich noży wirnika.
  • Seite 38 Wymiana części zamiennych: W przypadku wymiany części zamiennych zaleca się, aby wykonał to producent. Jeśli to nie jest możliwe, należy postępować zgodnie z poniższymi instrukcjami: należy odłączyć silnik od zasilania. Podczas wymiany części w Granulatorze należy oddzielić silnik od Granulatora (patrz strona 5) oraz wyjąć...
  • Seite 39 Lista części: Poz. Ilość Nr części Nazwa Opis Silnik elektryczny MG 100 Obudowa sprzęgła 10081-00 Sprzęganie CO(M,E,R)200 Łożysko BBGR250 6310-2RS1 Mieszkania GR250HR 100820 Rotor kompletny z ostrzami RWK(knife)GR250 10082-00 Obudowa łożyska HFB250 GR 250 504 Pokrywa końcowa 20127-00 Stopy 40052-02 Oring Naprawiono nóż...
  • Seite 40 Lista części: Poz. Ilość Nr części Nazwa Opis Mieszkania GR250HR 100820 Śruba M4x10 Okładka 31660-00 Śruba M8x25 Naprawiono nóż FK250 20120-00 Płytka regulująca AP200 20120-01 Spiczasta śruba M8x12 Niska śruba M5x12 Pralka Śruba M6x16 Pokrywka CP250 20120-02 Śruba M6x25 Manual_GR250X_180123_PL...
  • Seite 41 Opcjonalny system smarujący: Lista części: Poz. Ilość Nr części Nazwa Opis 030002 Pokrywa zbiornika oleju 30326 Zawór 30258 120132 Zawór elektromagnetyczny 24–220 V, 50 Hz 40013 120133 Zbiornik oleju 30625-01 120136 Wlew oleju i filtr 40015 120131 Płyta do zbiornika oleju 30625-02 Silnik elektryczny MG71B2-F14Fod130...
  • Seite 42 Dansk MultiCutter MCC GR250X Brugermanual...
  • Seite 43 Brugsanvisning Granulator GR 250X GR 250X: GR 250X er specielt udviklet til kontinuerlig klipning af papir, pap og plastik, f.eks. kanttrim fra rulleskæremaskiner og etikettrykkemaskiner osv. Granulatoren installeres let i såvel nye som eksisterende rørsystemer. Standard: Granulator GR 250X med 3,0kW el-motor, 3x400V, 50Hz. Ekstraudstyr: Indbygget frekvensomformer til 500-4000 omd./min.

  • Seite 44: Tekniske Specifikationer

    Tekniske specifikationer Granulatorhus Støbejern El-motor 3,00kW type M100 1400/2800 rmp El-tilslutning 3-Faset 230-460V, 50-60Hz Nom. amp. -forbrug 6,30A Sikringsstørrelse 16 Amp Rotor Hårdmetalknive Rørtilslutning Ø200-400 mm Transmission Direkte koblet Vægt 220 kg Vægt uden motor 195 kg Overfladebehandlet Pulverlakeret Støjniveau 65 dB (A) Opstilling og montering Ved montering af rør på...
  • Seite 45 Indstilling af den faste kniv Granulatoren er indstillet fra fabrikkens side. Vejledningen skal kun benyttes, når der af en eller anden grund har været rykket ved knivene, f.eks. ved reparation eller slibning. 1) Det kontrolleres, at skruerne (pos. 3) er spændte. 2) Skruerne (pos.
  • Seite 46 Udskiftning af reservedele Ved udskiftning af reservedele anbefales det, at fabrikanten/producenten foretager udskiftningen. Hvis dette ikke er muligt, skal denne vejledning følges. 1) Strømmen skal slås fra motoren. 2) Ved udskiftning af delene indeni Granulatoren skal motor og Granulator skilles ad, se side 5, kobling og koblingsmedbringer tages ud sammen med motoren.
  • Seite 47 Stykliste: Pos. Antal Varenummer Navn Beskrivelse El-motor MG 100 Koblingshus 10081-00 CO(M,E,R)200 Kobling BBGR250 Kugleleje 6310-2RS1 GR250HR Granulatorhus 100820 RWK(knife)GR250 Komplet rotor med knive 10082-00 HFB250 Lejehus GR 250 504 Ende låg 20127-00 40052-02 O-ring FK250 Fastkniv 31663-01 40052-01 Skrue M5x12 Skrue M8x15...
  • Seite 48 Stykliste: Pos. Antal Varenummer Navn Beskrivelse GR250HR Granulatorhus 100820 Skrue M4x10 Låg 31660-00 Skrue M8x25 FK250 Fastkniv 20120-00 AP200 Justerplade 20120-01 Pinolskrue M8x12 Cylinderskrue M5x12 Skive Skrue M6x16 CP250 Låg 20120-02 Skrue M6x25 Manual_GR250X_180123_DA...
  • Seite 49 Ekstraudstyr: Smøresystem Partliste: Pos. Antal Varenummer Benævnelse Res. dels nr. 030002 Smøredæksel 30326 Drøvleventil 30258 120132 Magnetventil 24-220V, 50Hz 40013 120133 Olietank 30625-01 120136 Tankfilter 40015 120131 Beslag til olietank 30625-02 El-motor MG71B2-F14Fod130 Granulator MS 100240 120205 Level Sensor 120197 Lampe 230V Samledåse Magnetventilen forbindes elektrisk så...
  • Seite 51 937070902 You can always find the latest version of the manuals at 18.01.2023 www.kongskilde-industries.com...
