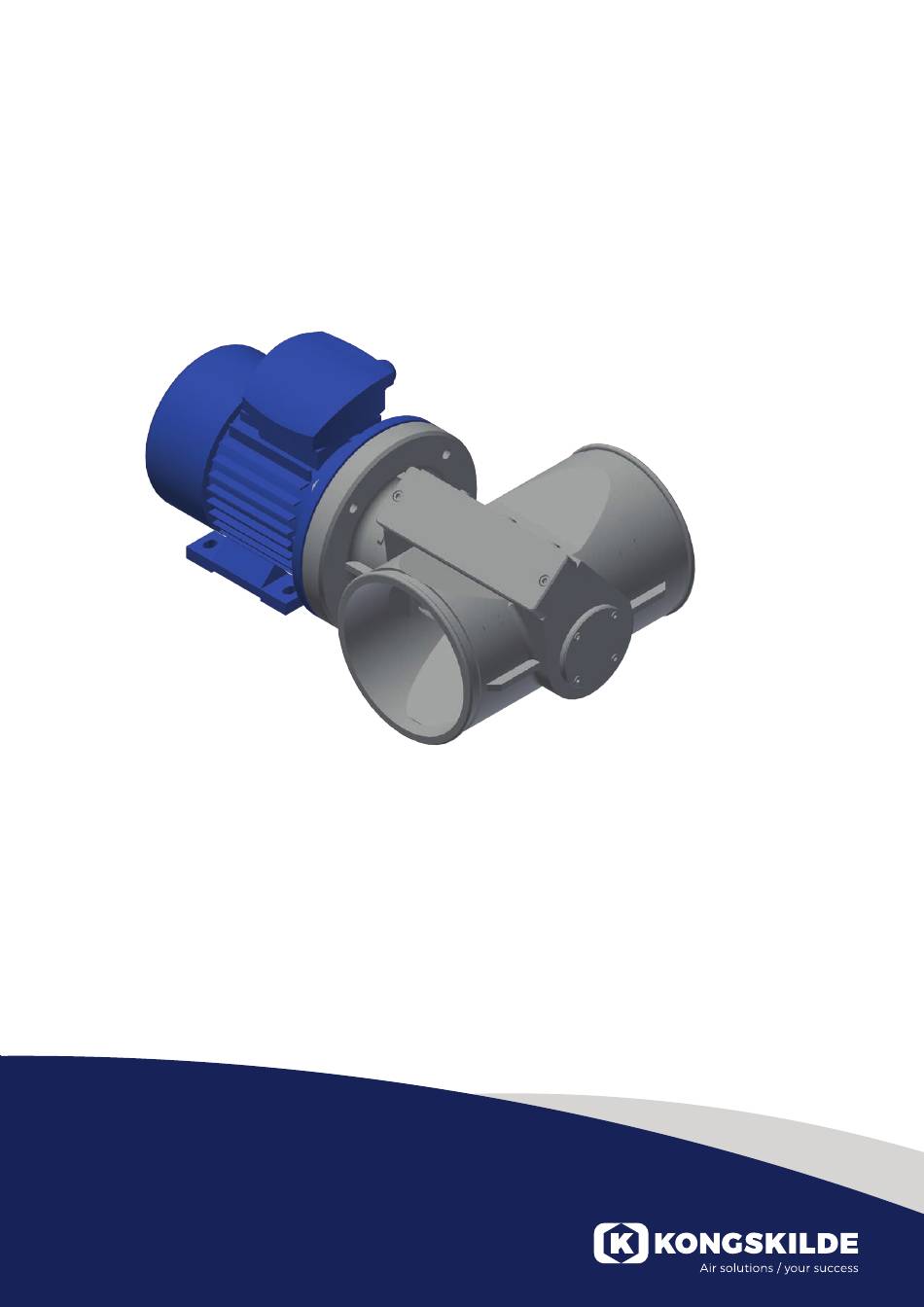

MultiCutter MCC GR140
Granulator
Operating Manual
Bedienungsanleitung
Guide d'utilisation et d'entretien
Manual operativo
Instrukcja obsługi
Brugermanual

Werbung

loading

Verwandte Anleitungen für Kongskilde MultiCutter MCC GR140

Inhaltszusammenfassung für Kongskilde MultiCutter MCC GR140

  • Seite 1 MultiCutter MCC GR140 Granulator Operating Manual Bedienungsanleitung Guide d’utilisation et d’entretien Manual operativo Instrukcja obsługi Brugermanual...
  • Seite 2 English MultiCutter MCC GR140 Operating Manual...
  • Seite 3 Operating instructions Granulator GR140: GR 140: GR 140 has been developed for continuous cutting of paper and plastic, e.g. edge trimming of roll cutters and printing machines, etc. The Granulators are so that they can be built into both new and existing pipe systems.

  • Seite 4: Technical Specifications

    Technical specifications: Granulator housing Cast iron. Motor 0,75kW type M80 Power 3x400V, 50Hz. Nom. amperage 1,75A Fuse 10 Amp. Rotor Hard-metal blades. Piping ø160 mm. Transmission Direct coupling Weight 32 kg. Weight w/o motor 22 kg. Surface treatment Powder lacquering Noise level 60 dB (A) Installation and fitting:...
  • Seite 5 Adjustment of the fixed knife: The knives are adjusted by the manufacturer. So this instruction shall only be used after repairs. 1) Check that the screws (pos. 3) are tightened. 2) The screws (pos. 2) are turned till “handtight”. 3) The screws (pos. 4) are tightend sufficiently so that the fixed knife (pos. 1) is just touching the rotorblades.

  • Seite 6: Replacing Spare Parts

    Replacing spare parts: When spare parts are being replaced, it is recommended they are replaced by the manufacturer. If this is not possible, these instructions should be followed: 1) The motor should be disconnected from the power supply. 2) When parts are being replaced inside the Granulator, the motor and Granulator should be separated (see page 5) and the coupling and coupling carrier plate taken out with the motor.
  • Seite 7 List of parts: Pos. Qty. Part no. Name Description El.motor 200040 Allen screw M10x35 Distance piece 400380 SEG140 Snapring DIN472-110x3.5 COM140 Coupling Motor 400350 COE140 Coupling Element 400352 COR140 Coupling Rotor 400351 BBGR140 Bearing 6205-2RS RWK(knife)GR140 Rotor complete with blades 300158-02 GR140HR Housing...
  • Seite 8 List of parts: Pos. Qty. Part no. Name Description GR140HR Housing 100540 Washer Washer Allen screw M8x45 FK140 Fixed knife 302360 AP80 Adjustment plate 301620 Pointed screw M8x16 Allen screw M5x20 Washer Allen screw M5x20 CP140 Cover 302140 Allen screw M6x20 Manual_GR140_160123_EN...
  • Seite 9 Optional lubrication system: List of parts: Pos. Qty. Part no. Name Description 030002 Oil cover 30326 Valve 30258 120132 Solenoid valve 24-220V, 50Hz 40013 120133 Oil tank 30625-01 120136 Oil filling and filter 40015 120131 Plate for oil tank 30625-02 El-motor MG71B2-F14Fod130 Granulator MS...
  • Seite 10 Deutsch MultiCutter MCC GR140 Bedienungsanleitung...
  • Seite 11 Bedienungsanleitung Granulator GR140: GR 140: Der Granulator GR 140 wurde für das kontinuierliche Zerkleinern von Papier- und Kunststoff- randstreifen entwickelt. Die Granulatoren können in neue und in bestehende Rohrsysteme eingebaut werden. Standard: Granulator GR 140 mit 0,75kW Motor, 3x400V, 50Hz. Zubehör (optional): Integrierter Frequenzumformer für 500 bis 4000 U per Min.

  • Seite 12: Technische Spezifikationen

    Technische Spezifikationen: Granulatorgehäuse Gusseisen Motor 0,75kW type M80 Elektr. Anschluss 3x400V, 50Hz. Nom. Leist. Aufn. 1,75A Sicherungsgröße 10 Amp. Rotor Hartmetallmesser. Rohr-Anschluss ø160 mm. Getriebe Direkt geschaltet Gewicht 32 kg. Gewicht ohne Motor 22 kg. Oberflächenbehandlung Pulverbeschichtet Geräuschpegel 60 dB (A) Aufstellung und Montage: Bei der Montage der Rohre am Granulator ist eine Schraubschelle zu verwenden, so dass das Rohr nur mit Hilfe eines Werkzeugs wieder abgenommen werden kann.
  • Seite 13 Einstellung des festen Messers: Der Granulator wird im Werk eingestellt. Gehen Sie nur dann nach dieser Anleitung vor, wenn die Messer aus irgendeinem Grund, z.b. bei Reparaturen oder beim Schleifen, einen Versatz haben. 1) Kontrollieren Sie, dass die Schrauben (Pos.3) angezogen sind. 2) Die Schrauben (Pos.2) von Hand anziehen.

  • Seite 14: Austausch Von Ersatzteilen

    Austausch von Ersatzteilen: Der Austausch von Ersatzteilen sollte durch den Hersteller erfolgen. Ist dies nicht möglich, so gehen Sie nach den folgenden Anleitungen vor: 1) Trennen Sie den Motor von der Stromversorgung. 2.) Beim Austausch von Teilen innen im Granulator sind Motor und Granulator voneinander zu trennen, siehe Seite 11, Kupplung und Kupplungsmitnehmer werden mit dem Motor abgenommen.
  • Seite 15 Stückliste: Pos. Anz. Teil Nr. Name Bezeichnung. 0,75kW Elektromotor MG80A-19F165Fod Schraube M10x35 Distanzhülse 400380 SEG140 Schnappring DIN472-110x3,5 COM140 Kupplung 400350 COE140 Kupplung 400352 COR140 Kupplungsscheibe 400351 BBGR140 Lager 6205-2Z RWK(knife)GR140 Rotor komplett mit Messern 300158-02 GR140HR Gehäuse 100054 HFB140 Lagergehäuse 300158 Manual_GR140_160123_DE...
  • Seite 16 Stückliste: Pos. Anz. Teil Nr. Name Bezeichnung. GR140HR Granulator 100540 Unterlegscheibe Unterlegscheibe Inbusschraube M8x45 FK140 Festes Messer 302360 AP80 Justierplatte 301620 Spitzschraube M8x16 Inbusschraube M5x20 Unterlegscheibe Inbusschraube M5x20 CP140 Deckplatte 302140 Inbusschraube M6x20 Manual_GR140_160123_DE...
  • Seite 17 Optionelles Schmiersystem: Stückliste: Pos. Anz. Teil Nr. Name Bezeichnung. 030002 Öldeckel 30326 Ventil 30258 120132 Magnetventil 24-220V, 50Hz 40013 120133 Öltank 30485-03 120136 Ölfüllung und Filter 40015 120131 Platte für Öltank 30485-02 El-motor MG80A-19F165Fod Granulator MS 100540 120205 Füllstandssensor 120197 Lampe Anschlussdose Das Magnetventil ist mit einem 24-220V, 50Hz Stromnetz angeschlossen, so ist es nur geöffnet, wenn die...
  • Seite 18 Français MultiCutter MCC GR140 Guide d’utilisation et d’entretien...
  • Seite 19 Livret d'instructions: GR 140: Le GR 140 est un Granulateur conçu spécifiquement pour la coupe en continue des papiers, plastiques et complexes divers : par exemple des rives en provenance des machines de transformation et de découpe. Le Granulateur peut être installé aisément sur un réseau de tuyauteries neuves ou existantes. Standard: Granulateur GR 140 équipé...

  • Seite 20: Spécifications Techniques

    Spécifications techniques: Corps du Granulateur Fonte Moteur électrique 0,75 kW, type M80 Raccordement 3 x 400 V, 50 Hz. électrique Intensité nominale en 1,75 A ampère Taille du fusible 10 ampères Rotor 3 lames en métal dur Raccordement ø 160 mm. tuyauterie Transmission Accouplement direct...
  • Seite 21 Réglage de la lame fixe: Le Granulateur est réglé en usine. Le manuel doit être suivi uniquement lorsque les lames ont été déplacées pour une raison ou une autre, par exemple en cas de réparation ou d'affûtage. 1) Vérifier que les vis (rep. 3) sont serrées. 2) Serrer légèrement les vis (rep.
  • Seite 22 Remplacement des pièces de rechange: Il est conseillé de laisser au fabricant le soin de procéder au remplacement des pièces de rechange. Dans le cas où cela n'est pas possible, suivre la procédure suivante. 1) Couper l'alimentation du moteur. 2) En cas de remplacement des pièces internes du Granulateur, il faut désolidariserle moteur du Granulateur - se reporter à...
  • Seite 23 Nomenclature des pièces: rep. Nombre Numéro de pièce Description Moteur électrique 0,75 kW MG80A-19F165Fod M10x35 Douille entretoise 400380 SEG140 Circlip DIN472-110x3,5 COM140 Accouplement 400350 COE140 Accouplement 400352 COR140 Taquet d'embrayage 400351 BBGR140 Roulement à billes 6205-2Z RWK(knife)GR140 Rotor complet avec lames 300158-02 GR140HR Corps du Granulateur...
  • Seite 24 Nomenclature des pièces: Rep. Nombre Numéro de pièce Description GR140HR Granulateur 100540 Rondelle Rondelle à ressort Vis à tête cylindrique M8x45 FK140 Lame fixe 302360 AP80 Plaque de réglage 301620 Vis à pointeau M8x16 Vis à tête cylindrique M5x20 Rondelle Vis à...
  • Seite 25 Équipement en option: Système de lubrification: Liste des pièces: Rep. Nombre Numéro de pièce Description Cache du réservoir d’huile 30326 030002 Vanne 30258 Électrovanne 24-220V, 50Hz 40013 120132 Réservoir d'huile 30625-01 120133 Remplissage d’huile et filtre 40015 120136 Plaque pour réservoir d’huile 30625-02 120131 Moteur électrique...
  • Seite 26 Español MultiCutter MCC GR140 Manual operativo...
  • Seite 27 Instrucciones de funcionamiento de la Granuladora GR 140: GR 140: La GR 140 ha sido desarrollada para el corte continuo de papel y plástico, p. ej. recorte de bordes en cortadoras de rollos e impresoras, etc. Las Granuladoras se pueden integrar tanto en los sistemas de tuberías nuevos como en los ya existentes.

  • Seite 28: Especificaciones Técnicas

    Especificaciones técnicas: Armazón de la Hierro fundido Granuladora Motor de 0,75 W tipo M80 Alimentación 3 x 400 V, 50 Hz. Corriente nominal 1,75 A Fusible 10 Amp. Rotor Cuchillas de metal duro. Tuberías ø160 mm. Transmisión Acoplamiento directo Peso 32 kg.
  • Seite 29 Ajuste de la cuchilla fija: Las cuchillas están ajustadas por el fabricante. Por lo tanto estas instrucciones sólo se usarán después de las reparaciones. 1) Compruebe que los tornillos (pos. 3) están bien apretados. 2) Los tornillos (pos. 2) se aprietan “a mano”. 3) Los tornillos (pos.
  • Seite 30 Sustituir piezas de repuesto: Cuando tenga que sustituir una pieza por otra de repuesto, se recomienda que lo haga el fabricante. Si esto no es posible, debe seguir estas instrucciones: 1) El motor debe estar desconectado de la alimentación eléctrica. 2) Cuando las piezas a sustituir están en el interior de la Granuladora, se debe separar el motor y la Granuladora (vea la página 5) y sacar el acoplamiento y la placa de soporte del acoplamiento con el motor.
  • Seite 31 Lista de piezas: Pos. Cdad. Núm. ref. Nombre Descripción Motor eléc. 200040 Tornillo Allen M10x35 Pieza de distancia 400380 SEG140 Arandela de retención DIN472-110x3.5 COM140 Acoplamiento 400350 COE140 Acoplamiento 400352 COR140 Disco de acoplamiento 400351 BBGR140 Cojinete 6205-2RS RWK(knife)GR140 Rotor completo con cuchillas 300158-02 GR140HR Armazón...
  • Seite 32 Lista de piezas: Pos. Cdad. Núm. ref. Nombre Descripción GR140HR Armazón 100540 Arandela Arandela Tornillo Allen M8x45 FK140 Cuchilla fija 302360 AP80 Brida 301620 Tornillo en punta M8x16 Tornillo Allen M5x20 Arandela Tornillo Allen M5x20 CP140 Cubierta 302140 Tornillo Allen M6x20 Manual_GR140_160123_ES...
  • Seite 33 Sistema de lubricación opcional: Lista de piezas: Pos. Cdad. Núm. ref. Nombre Descripción 030002 Tapa del lubricante 30326 Válvula 30258 120132 Válvula solenoide 24-220 V, 50 Hz 40013 120133 Depósito de lubricante 30625-01 120136 Llenado y filtro de lubricante 40015 120131 Placa para el depósito de lubricante 30625-02...
  • Seite 34 Polski MultiCutter MCC GR140 Instrukcja obsługi...
  • Seite 35 Instrukcja obsługi granulatora GR 140: GR 140: GR 140 został zaprojektowany do ciągłego cięcia papieru i plastiku, np. docinania krawędziowego w okrągłych urządzeniach do cięcia, maszynach drukarskich itd. Granulatory można wbudować w nowe i istniejące systemy rurowe. Standard: Granulator GR 140 z silnikiem 0,75kW 3x400V, 50Hz. Akcesoria: Wbudowany przemiennik częstotliwości dla 500-4000 obr/min.

  • Seite 36: Specyfikacje Techniczne

    Specyfikacje techniczne: Obudowa granulatora Żeliwo Silnik 0,75kW typ M80 3x400V, 50Hz Natężenie nominalne 1,75A Bezpiecznik 10 A Wirnik Ostrza z twardego metalu. Przewody rurowe Φ 160 mm Transmisja Bezpośrednie połączenie Masa 32 kg Masa bez silnika 22 kg Obróbka powierzchni Lakierowanie proszkowe Poziom hałasu...
  • Seite 37 Regulacja nieruchomego noża: Noże są nastawiane przez producenta. A zatem z poniższej instrukcji należy korzystać tylko po naprawie. 1) Sprawdź, czy śruby (poz. 3) są dokręcone. 2) Śruby (poz. 2) należy dokręcić do oporu. 3) Śruby (poz. 4) należy dokręcić na tyle, aby nieruchomy nóż (poz. 1) delikatnie dotykał ostrzy wirnika. Podczas dokręcania wirnik jest obracany ręcznie, więc należy sprawdzić, czy opór wobec przekręcania jest identyczny dla wszystkich noży wirnika.
  • Seite 38 Wymiana części zamiennych: W przypadku wymiany części zamiennych zaleca się, aby wykonał to producent. Jeśli to nie jest możliwe, należy postępować zgodnie z poniższymi instrukcjami: 1) należy odłączyć silnik od zasilania. 2) Podczas wymiany części w granulatorze należy oddzielić silnik od granulatora (patrz strona 5) oraz wyjąć...
  • Seite 39 Lista części granulatora: Poz. Ilość Nr części Nazwa Opis Silnik elektryczny 200040 Śruba imbusowa M10x35 Przekładka 400380 SEG140 Pierścień sprężynujący DIN472-110x3.5 COM140 Złącza 400350 COE140 Złącza 400352 COR140 Krążek połączeniowy 400351 BBGR140 Łożysko 6205-2RS RWK(knife)GR140 Wirnik z łożyskami 300158-02 GR140HR Obudowa 100054 HFB140...
  • Seite 40 Lista części granulatora: Poz. Ilość Nr części Nazwa Opis GR140HR Obudowa 100540 Podkładka Podkładka Śruba imbusowa M8x45 FK140 Nieruchomy nóż 302360 AP80 Kołnierz 301620 Śruba z zakończeniem soczewkowym M8x16 Śruba imbusowa M5x20 Podkładka Śruba imbusowa M5x20 CP140 Pokrywa 302140 Śruba imbusowa M6x20 Manual_GR140_160123_PL...
  • Seite 41 Opcjonalny system smarujący: Lista części: Poz. Ilość Nr części Nazwa Opis 030002 Pokrywa zbiornika oleju 30326 Zawór 30258 120132 Zawór elektromagnetyczny 24–220 V, 50 Hz 40013 120133 Zbiornik oleju 30625-01 120136 Wlew oleju i filtr 40015 120131 Płyta do zbiornika oleju 30625-02 Silnik elektryczny MG71B2-F14Fod130...
  • Seite 42 Dansk MultiCutter MCC GR140 Brugermanual...
  • Seite 43 Brugsanvisning Granulator GR140: GR 140: GR 140 er specielt udviklet til kontinuerlig klipning af papir og plastic f.eks. kanttrim fra rulleskæremaskiner og etikettrykkemaskiner etc. Granulatoren installeres let i såvel nye som eksisterende rørsystemer. Standard: Granulator GR 140 med 0,75kW el-motor, 3x400V, 50Hz. Ekstra udstyr: Indbygget frekvensomformer til 500-4000 omd/min.

  • Seite 44: Tekniske Specifikationer

    Tekniske specifikationer: Granulatorhus Støbejern El-motor 0,75kW type M80 El-tilslutning 3x400V, 50Hz Nom. amp.- forbrug 1,75A Sikringsstørrelse 10 Amp Rotor 3 stk. Hårdmetalknive Rør tilslutning ø160 mm Transmission Direkte koblet Vægt 32 kg Vægt uden motor 22 kg Overfladebehandlet Pulverlakeret Støjniveau 60 dB (A) Opstilling og montering: Ved montering af rør på...
  • Seite 45 Indstilling af den faste kniv GR140: Granulatoren er indstillet fra fabrikkens side. Vejledningen skal kun følges, når der af en eller anden årsag har været rykket ved knivene, f.eks. ved reparation eller slibning. 1) Det kontrolleres, at skruerne (pos. 3) er spændte. 2) Skruerne (pos.
  • Seite 46 Udskiftning af reservedele GR140: Ved udskiftning af reservedele anbefales det, at fabrikanten/producenten foretager udskiftningen. Hvis dette ikke er muligt, skal man følge denne vejledning. 1) Strømmen skal slås fra motoren. 2) Ved udskiftning af delene indeni Granulatoren skal motor og Granulator skilles ad, se side 5, kobling og koblingsmedbringer tages ud sammen med motoren.
  • Seite 47 Stykliste: pos. Antal Varenummer Navn Beskrivelse 0,75kW El-motor MG80A-19F165Fod Skrue M10x35 Afstandsbøsning 400380 SEG140 Låsering DIN472-110x4 COM140 Kobling 400350 COE140 Kobling 400352 COR140 Koblingsmedbringer 400351 BBGR140 Kugleleje 6205-2Z RWK(kniv)GR140 Rotor komplet med knive 300158-02 GR140HR Granulatorhus 100054 HFB140 Lejehus 300158 Manual_GR140_160123_DA...
  • Seite 48 Stykliste: Pos. Antal Varenummer Navn Beskrivelse GR140HR Granulator 100540 Skive Fjederskive Cylinderskrue M8x45 FK140 Fast kniv 302360 AP80 Justerplade 301620 Pinolskrue M8x16 Cylinderskrue M5x20 Skive Cylinderskrue M5x20 CP140 Dækplade 302140 Cylinderskrue M6x20 Manual_GR140_160123_DA...
  • Seite 49 Ekstraudstyr: Smøresystem Partliste: Pos. Antal Varenummer Benævnelse Res. dels nr. 030002 Smøredæksel 30326 Drøvleventil 30258 120132 Magnetventil 24-220V, 50Hz 40013 120133 Olietank 30625-01 120136 Tankfilter 40015 120131 Beslag til olietank 30625-02 El-motor MG71B2-F14Fod130 Granulator MS 100240 120205 Level Sensor 120197 Lampe 230V Samledåse Magnetventilen forbindes elektrisk så...
