Installation:
Component Pickup Unit systemet skal installeres på
et stabilt plant beton underlag. Søjlen skal fastgøres
til gulvet med ekspansionsbolte, i h.t. foreskrifterne fra
boltleverandøren, og skal stå lodret. Den medfølgende
fodplade skal monteres i bunden af søjlen som vist, for
at beskytte søjlen mod skader ved påkørsel af truck
under udskiftning af container, oktabin eller vacuum
kasse.
Det kan være nødvendigt også at markere med gul/sort
markering på gulvet, eller foretage anden afskærmning.
Se evt. afsnit "Sikkerhedshenvisninger".
Fodplade
Rørføringen og boostluft- / sugeslangerne skal støttes
sikkert for at undgå brud og lækager. Sugeslangen skal
styres med en min. bøjningsradius på 300 mm for at
modvirke at komponenterne blokerer slangen.
Både boostluft- og sugeslangen skal holdes så korte
som muligt, for at mindske energiforbruget, risikoen for
statisk elektricitet, og komponentskader.
Kongskilde tilbyder afstemte slanger og rør, se afsnit
"Tilbehør".
Alle rørledninger og slanger skal installeres før tilslut-
ning af elektricitet for at undgå personskade.
CPU´ens styring leveres monteret i øverste halvdel af
CPU søjlen ved levering. Hvis styringen ønskes sidden-
de i nederste halvdel af søjlen, kan styringen hægtes af
monteringsfligene og flyttes. For at få adgang til styrin-
gen, skal CPU søjlens bagplader afmonteres. Styringen
leveres med den nødvendige ekstra kabellængde for at
kunne flyttes.
Kongskilde anbefaler, at der til komponenttransporten
anvendes rustfri rør, da dette vil lette rengøring og mini-
mere afsmitning til komponenterne. Endvidere kan det
være nødvendigt at jorde installationen og evt. montere
antistatisk udstyr, for at undgå statisk elektricitet der
kan føre til komponentsammenklumpning og -tilsmuds-
ning. Se evt. afsnittet "Elinstallation".

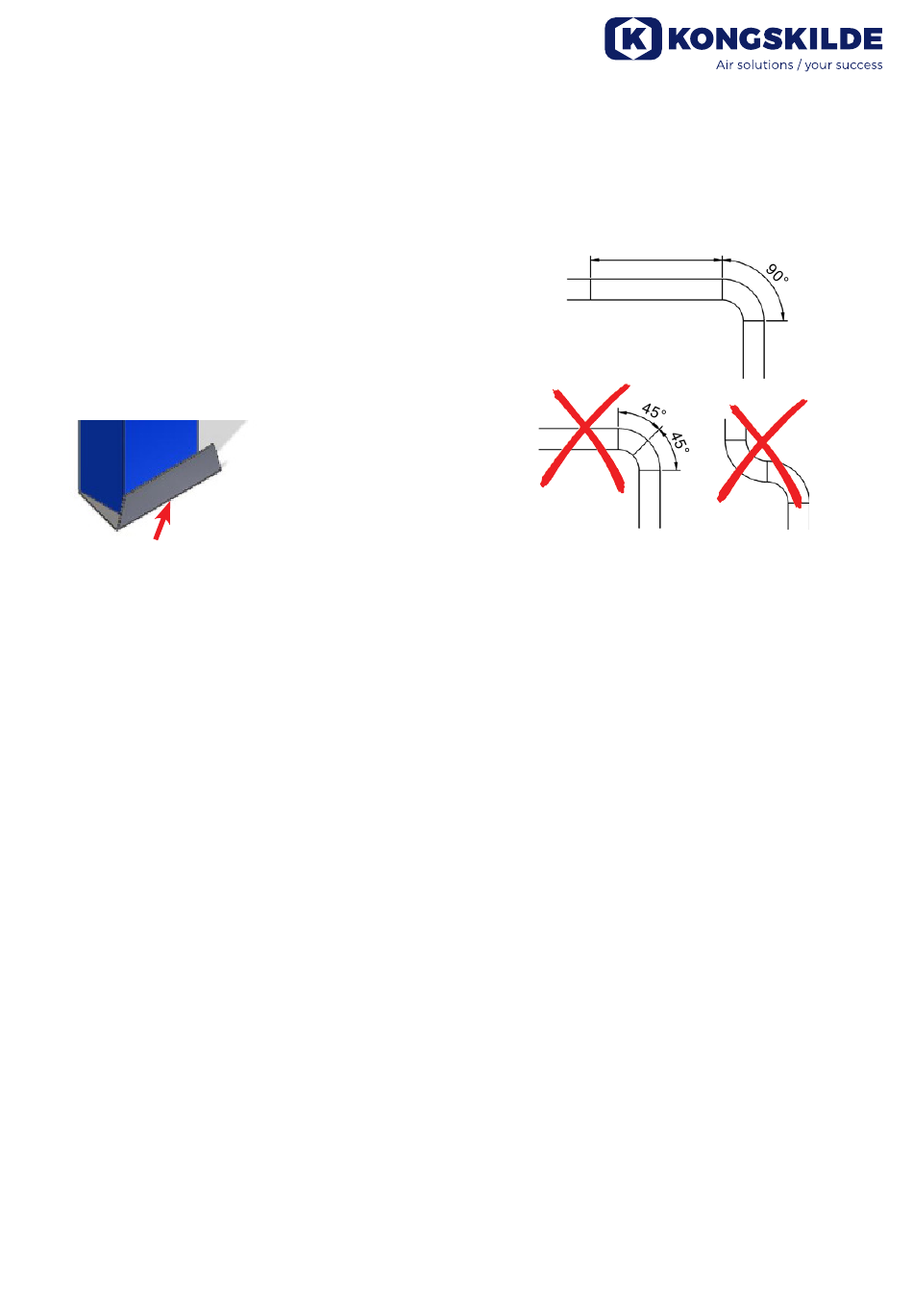

Indsætning af bøjninger
Indsæt aldrig 2 bøjninger lige efter hinanden, hvis disse
kan erstattes af en, da dette kan resultere i beskadi-
gelse af komponenter og tab af kapacitet.
> 2 m
Samlinger og centrering
Alle rørsamlinger skal være tætte og uden forsætnin-
ger, da disse vil kunne beskadige komponenterne!
Ved samlingen af rør, bøjninger og andet materiale, der
er beregnet til transport ved høj lufthastighed, er det
vigtigt at få centreret rørene så præcist som muligt ud
for hinanden.
Man kan ikke altid regne med, at røret centreres af
koblingen alene. Lynkobling / boltkobling er udformet
således, at det klemmer OK vulsterne meget hårdt
sammen for at sikre en høj tæthed. Dette bevirker, at
friktionen mellem rørene kan blive så høj, at koblingen
ikke kan centrere rørene.
For at undersøge om rørene er centreret, kan man kon-
trollere at afstanden mellem kobling og rør er lige stort
på begge sider af koblingen.
Ønsker man en helt tæt samling, kan man bevikle sam-
lingen med tætningstape inden koblingen påsættes.
Kongskilde anbefaler brugen af KCP 100R rørsyste-
met, hvilket sikrer korrekt centrering og tætning af
rørføringen, som igen mindsker risikoen for kom-
ponentskader.
2 meter røret leveres med løs flange i udløbssiden
(ikke påsvejst), og kan derfor bruges ved tilpasning af
længden, som et slags fast teleskoprør. Flangen skal
TIG svejses med koncentriciteteskrav som vist bagerst
i manualen, og efterfølgende bejdses.
Component Pickup Unit systemet skal monteres inden-
dørs, i omgivelsestemperatur mellem 0° og 50° C.
Ekstern kommunikation med f.eks. Siemens PLC
Hvis der foretages integration mellem CPU styringen
og en ekstern PLC styring, bortfalder garantien på sty-
ringen.
