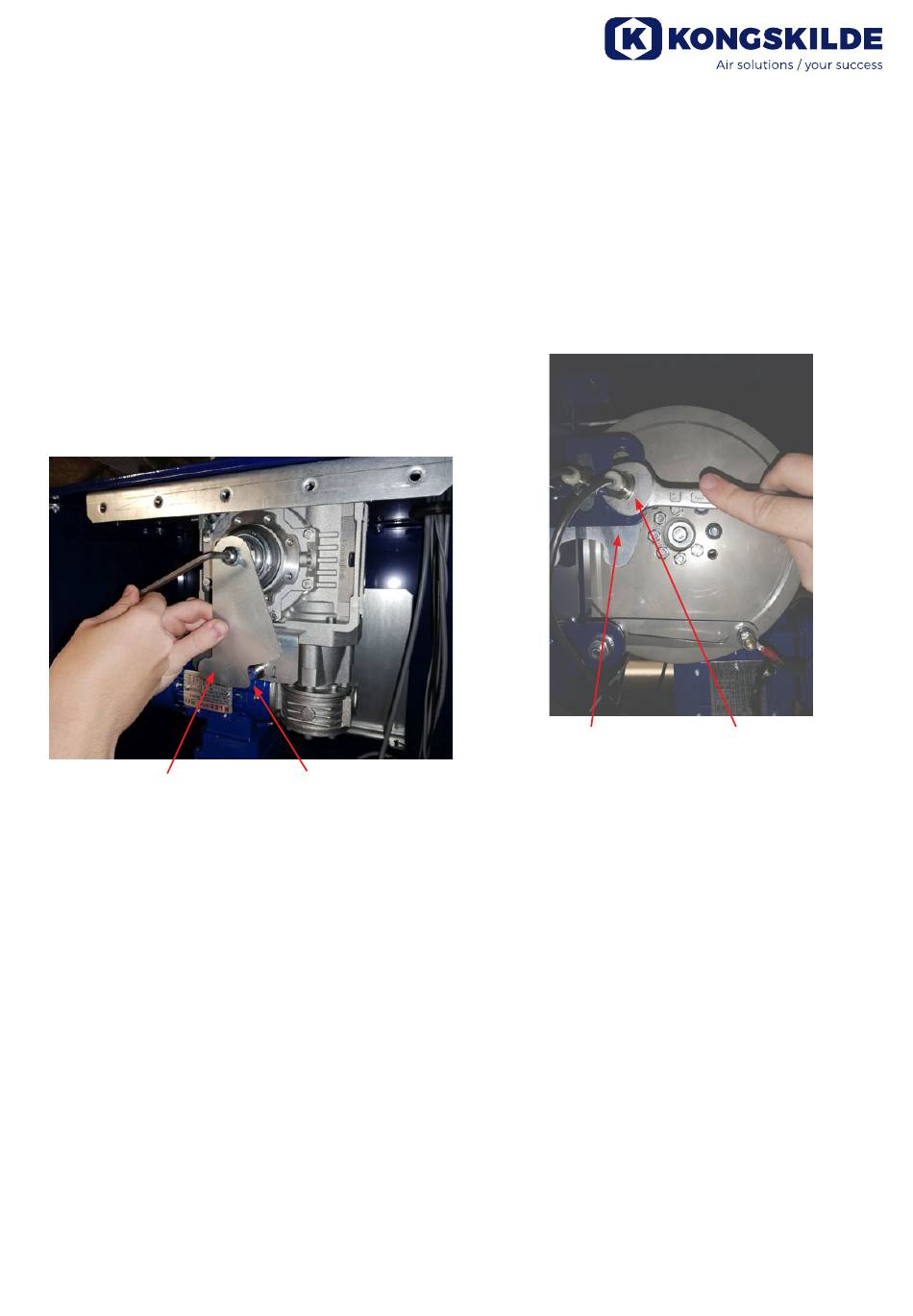

Regulacja położenia wyjściowego rury teleskopo-
wej
1. Odłączyć zasilanie jednostki CPU i oczyścić strefę
wokół rury teleskopowej.
2. Ręcznie przesunąć rurę teleskopową do położenia
wyjściowego.
3. Zdjąć górną tylną pokrywę kolumny, aby uzyskać
dostęp do tarczy i przetworników osi X.
4. Sprawdzić, czy tarcza znajduje się położeniu pio-
nowym i zakrywa przetwornik do połowy. Jeżeli nie,
poluzować nakrętkę i przemieścić przetwornik w
podłużnym otworze.
5. Sprawdzić działanie rury teleskopowej.
6. Zamocować płytę tylną na kolumnie.
Tarcza Przetwornik
7. Zdjąć prawą (patrząc od przodu) i tylną pokrywę
głowicy ssącej, aby uzyskać dostęp do tarczy i
przetworników osi Y.
8. Sprawdzić, czy tarcza znajduje się położeniu pozio-
mym i zakrywa przetwornik do połowy. Jeżeli nie,
poluzować nakrętkę i przemieścić przetwornik w
podłużnym otworze.
9. Sprawdzić działanie rury teleskopowej.
10. Zamontować obie pokrywy na głowicy ssącej.
Tarcza Przetwornik
