ce mode de fonctionnement est employé. Le capteur
plein/vide commande le CVL et garantit la présence
systématique de composants dans le conteneur. Ce
mode de fonctionnement peut être doté d'un contact
Démarrage / Arrêt sur le CPU, le CVL pouvant être mis
à l'arrêt lorsque le chargeur est vidé.
Le démarrage et l'arrêt par la commande ou le fonc-
tionnement continu du ventilateur est optionnel. Si le
ventilateur doit être commandé par la commande du
CVL, celui-ci doit être connecté, voir diagramme D.

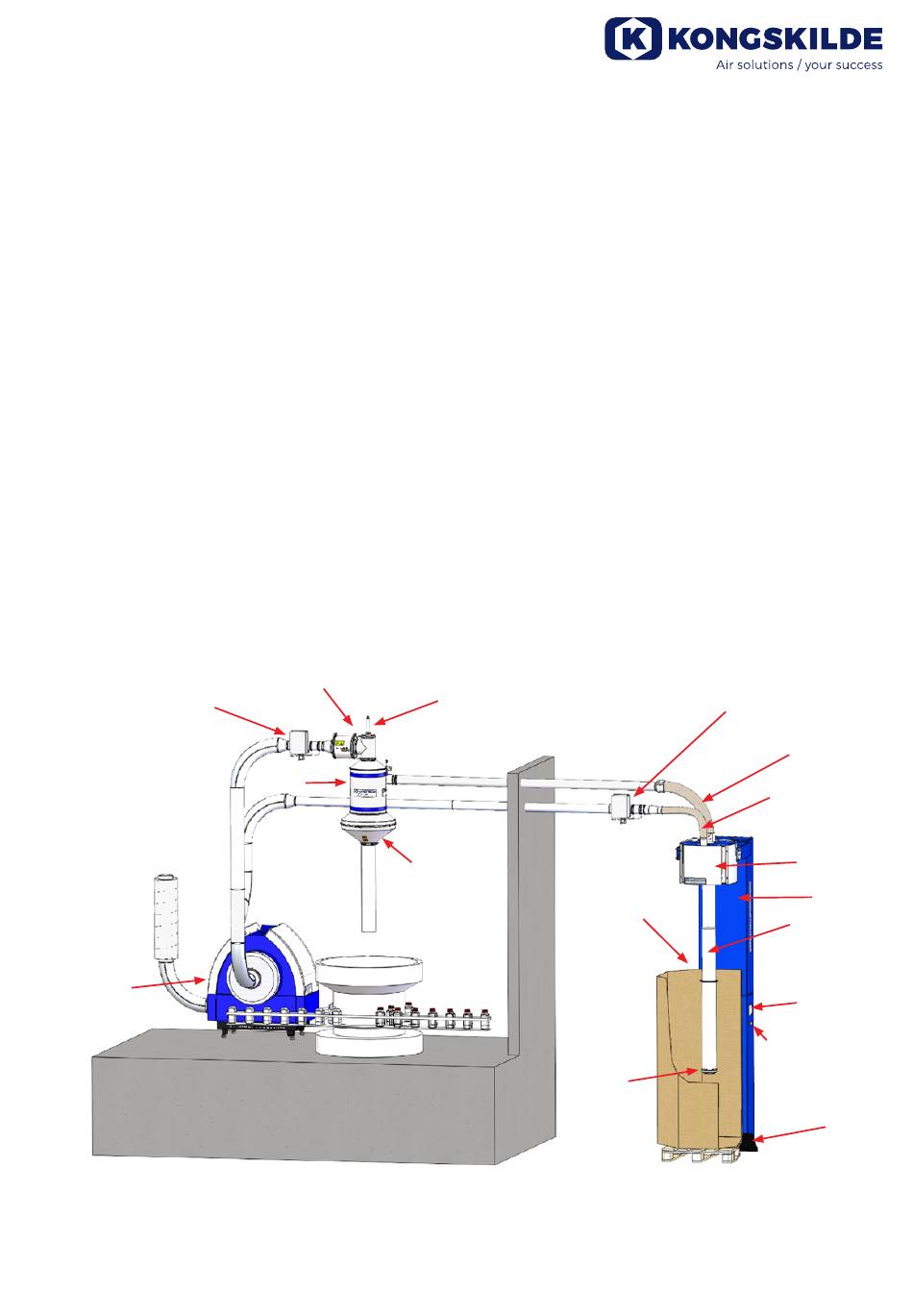

Croquis de principe avec CVL installé depuis le CPU
(2 commandes distinctes pour manettes EAR100)
Commande de réglage
(EAR100-C) pour l'air
d'aspiration
Ventilateur
Vanne supérieure
CVL
CVL
Diagramme E (Processus du volume réparti) - Si
les composants doivent être déplacés, généralement
depuis un chargeur, avec déversement dans le volume
mesuré, ce mode de fonctionnement est utilisé. Le
volume est déterminé par un certain nombre de déver-
sements par rapport au niveau du CVL. Après le déver-
sement, l'opération est répétée.
Ce mode de fonctionnement peut être doté d'un contact
Démarrage / Arrêt sur le CPU, le CVL pouvant être
mis à l'arrêt lorsque le chargeur est vidé. De plus, ce
mode de fonctionnement doit être muni d'un bouton de
réinitialisation qui peut être activé, notamment en repla-
çant les boîtes de carton sous le CVL.
Capteur de
niveau pour CVL
Vanne infé-
rieure CVL
Interrupteur
principal
Bague de
capteur
Commande de ré-
glage (EAR100-B)
pour l'air d'injection
Cordon d'air
d'aspiration
Cordon d'air
d'injection
Tête
d'aspiration
Colonne
Tuyau
téléscopique
Pupitre de
commande
tactile
Arrêt d'urgence
Plaque
d'appui
