Verdrahtung

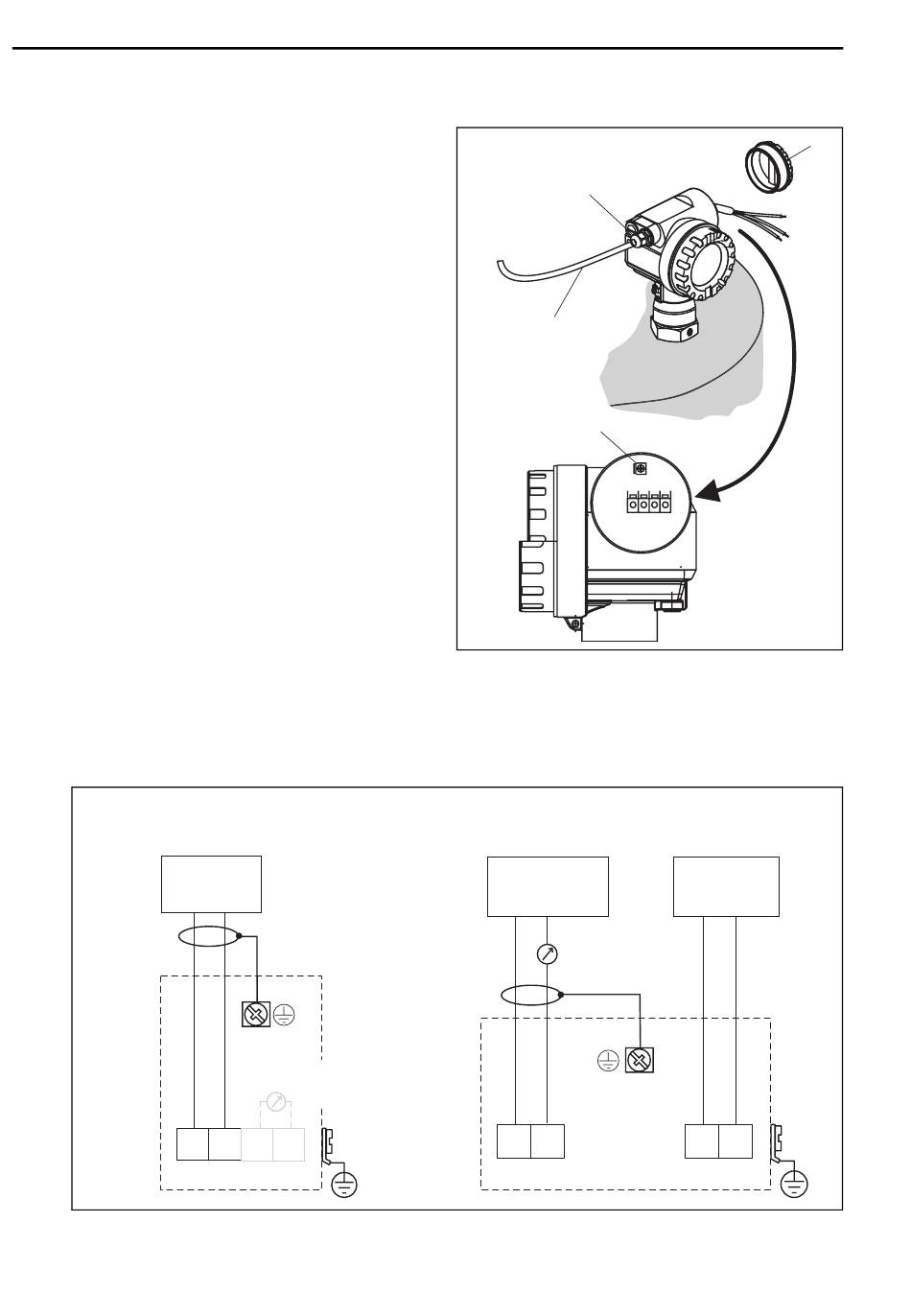

3.2 Verdrahtung im Gehäuse T12
1. Gehäusedeckel (1) abschrauben.
2. Kabel (2) durch die Kabelverschrau-
bung (3) einführen.
3. Kabelschirm mit der Erdungsklemme
(4) im Anschlussraum verbinden.
4. Anschluss herstellen (siehe Klemmen-
belegung).
5. Kabelverschraubung (3) festdrehen.
Max. Drehmoment 10...12 Nm!
6. Gehäusedeckel (1) zuschrauben.
7. Hilfsenergie einschalten.
3.3

Klemmenbelegung

2-Draht-Ausführung
Speise-
spannung
14
Testbuchse
(Ausgangsstrom)
1 2
3 4
PAL
L- L+
I+ I-
Levelflex M FMP43 4...20 mA HART
3
2
4
1 2 3 4
4-Draht-Ausführung
DC DC
Anzeiger,
Schreiber, PLS
0...20mA
5 6
I+ I-
1
L00-FMP40xxx-04-00-00-xx-002
AC / DC
Speise-
spannung
1 2
PAL
L1/L+ N/L-
L00-FMP4xxxx-04-00-00-de-010
