Hinweise zu besonderen Ein-
bausituationen
24

Seilsonde fixieren

• Die Befestigung des Sondenendes kann erforderlich
sein, wenn anderfalls die Sonde zeitweise die Silo-
wand, den Konus, die Einbauten/Verstrebungen
oder ein anderes Teil berührt, oder sich die Sonde
näher als 0,5 m an eine Betonwand annähert.
Dafür ist im Sondengewicht ein Innengewinde vor-
gesehen:
– beim 4 mm-Seil: M 14
– beim 6 mm-Seil:M 20
• Verwenden Sie wegen der höheren Zugbelastbar-
keit bei der Fixierung einer Seilsonde vorzugsweise
die 6 mm Seilsonde.
• Die Fixierung muss entweder zuverlässig geerdet
oder zuverlässig isoliert sein (siehe "Zubehör" auf
Seite 44)! Wenn die Befestigung mit zuverlässiger
Erdung nicht möglich ist, kann die Befestigung
unter Verwendung der isolierten Öse erfolgen, die
wir als Zubehör anbieten (s. Seite 47).
• Um eine extrem hohe Zugbelastung und die Gefahr
des Seilbruchs zu vermeiden, muss das Seil locker
sein. Lassen Sie das Seil so viel länger als der benö-
tigte Messbereich, dass in der Seilmitte ein Durch-
hang von ≥ 1 cm/m Seillänge entsteht!

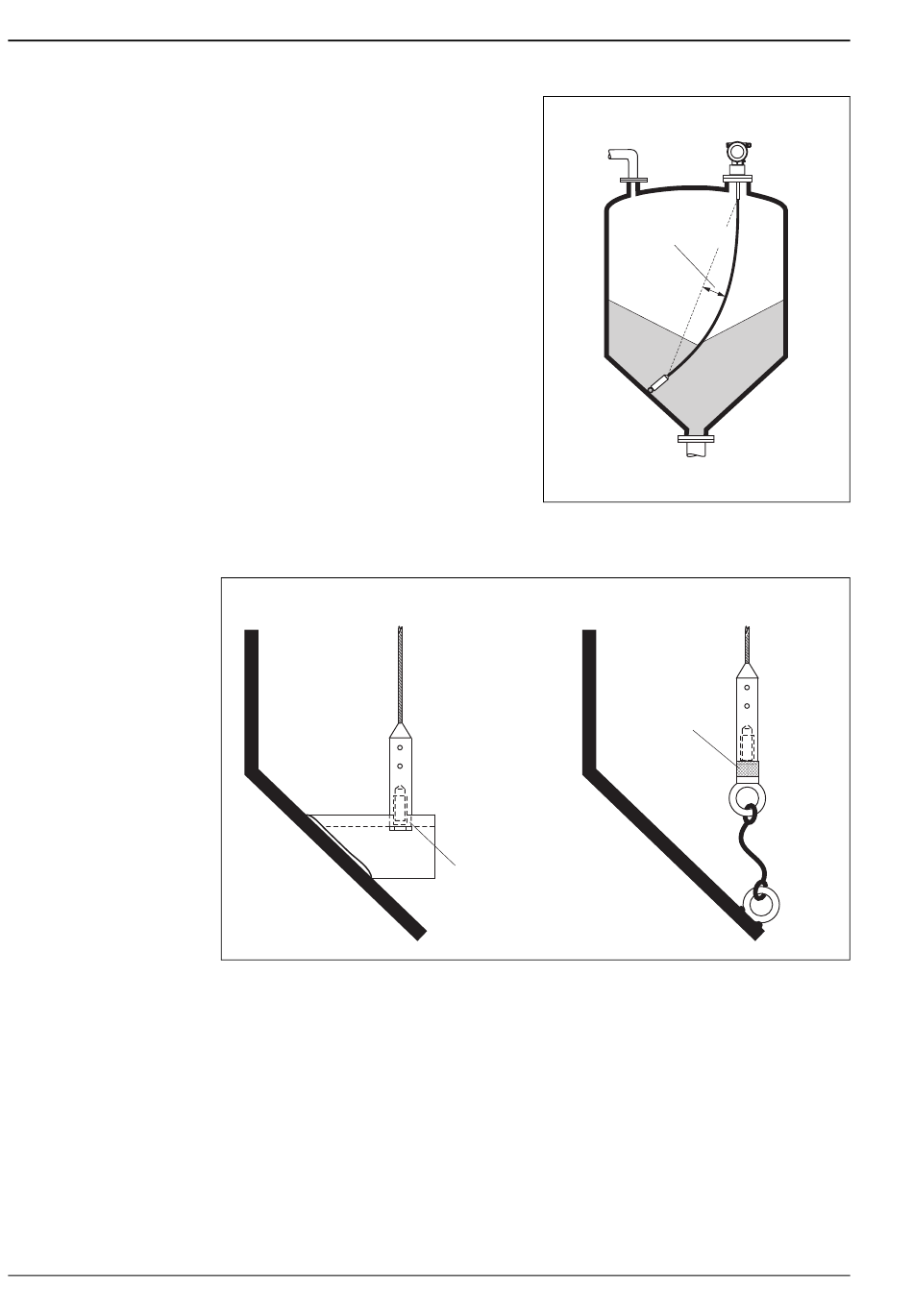

Zuverlässige geerdete Befestigung
Durchhang des Seils:
≥
1cm / m Sondenlänge
Zuverlässige isolierte Befestigung
Befestigung und
Kontaktierung
mit Schraube
4mm-Seil: M14
6mm-Seil: M20
Levelflex M
L00-FMP4xxxx-17-00-00-de-019
Befestigungssatz
isoliert
(siehe Zubehör)
L00-FMP4xxxx-17-00-00-de-027
