IndraWorks SafeLogic 15VRS Die Ersten Schritte
5.3.2
PROFIsafe Inline-Klemmen am PROFINET anlegen und konfigurie‐
ren

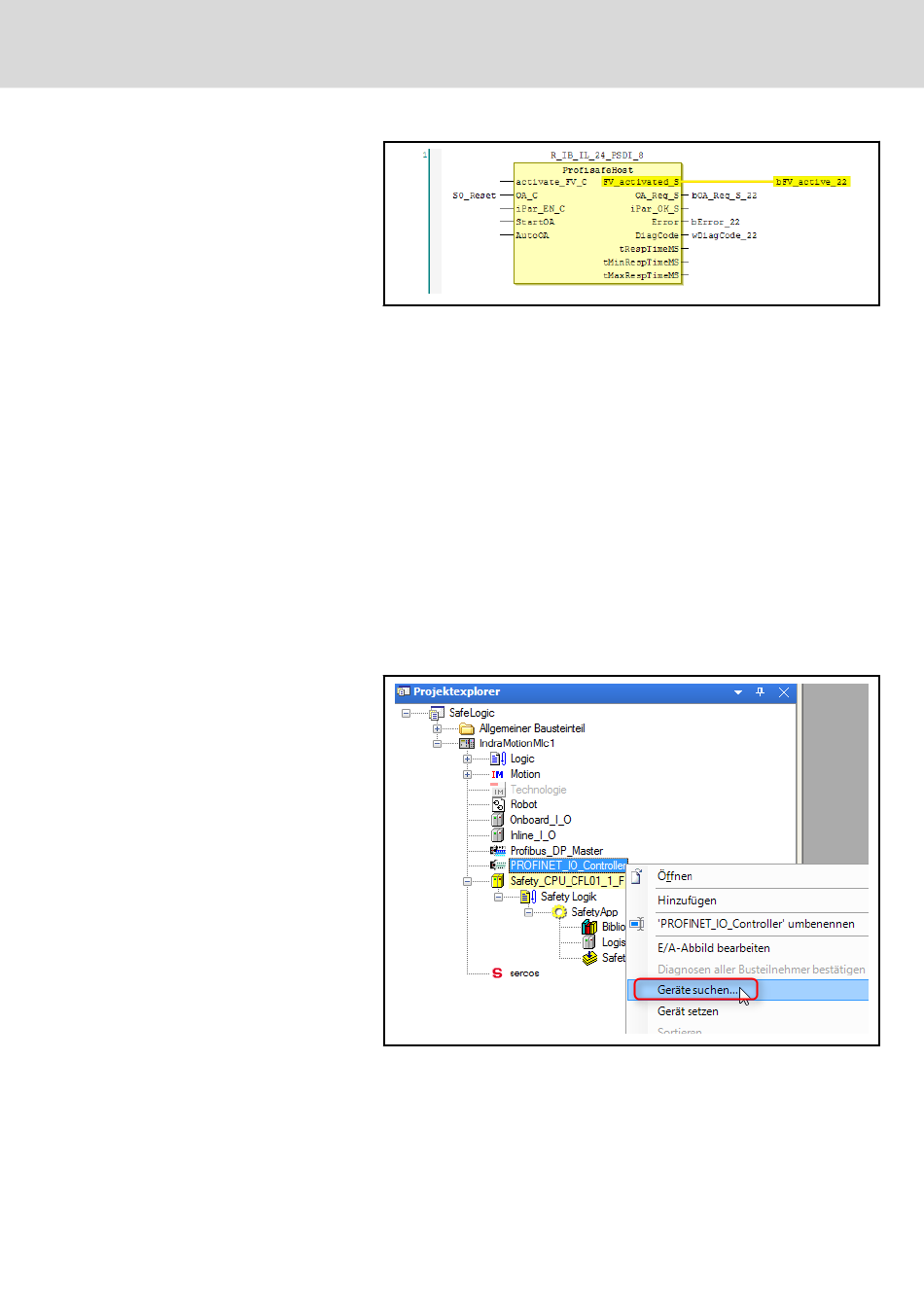

Abb. 5-11:
Angelegte und beschaltete ProfisafeHost-Instanz
PROFIsafe Inline-Klemmen können nur an einem PROFINET-Koppler vom
Typ " R-IL PN BK DI8 DO4" (Bestellnummer R911171944) betrieben werden.
Dieser Buskoppler muss im Projekt unterhalb des "PROFINET IO Controller"-
Knotens angelegt werden.
Der einfachste Weg, die Buskonfiguration in das Projekt zu übernehmen, ist,
den PROFINET-Bus zu scannen und die dabei gefundenen Geräte in das
Projekt zu übernehmen. Dieser Weg funktioniert auch für die S20-PROFIsafe
sowie für beliebige PROFINET-Geräte. Voraussetzung ist, dass die GSDML
in IndraWorks vorab importiert wurde. Ist zum Zeitpunkt der Projektierung
keine Hardware vorhanden, kann analog zu den PROFIsafe-Klemmen unter
Profibus vorgegangen werden.
1. Geräte am PROFINET suchen
Den Suchprozess über den Menüpunkt "Geräte suchen..." im Kontext‐
menü des Knotens "PROFINET_IO_Controller" anstoßen.
Abb. 5-12:
PROFINET-Suche anstoßen
Es wird eine Liste mit den am PROFINET-Controller gefundenen
PROFINET-Geräten angezeigt.
2. Dieser Schritt ist nur für PROFIsafe Inline-Module erforderlich.
Inbetriebnahme
R911400169_Ausgabe 02 Bosch Rexroth AG
39/85
