18/85
Konfiguration von Hardware-E/As
Bosch Rexroth AG R911400169_Ausgabe 02
●
F-Adresse: Entspricht der F_Dest-Adresse im Konfigurationsdialog. Zu‐
lässig sind die PROFIsafe-Adressen 1...1022
VORSICHT
Beachten Sie hierzu das Kapitel "Profisafe-F-Parameter" im Dokument
"IndraWorks 15VRS SafeLogic Projektkonfiguration".

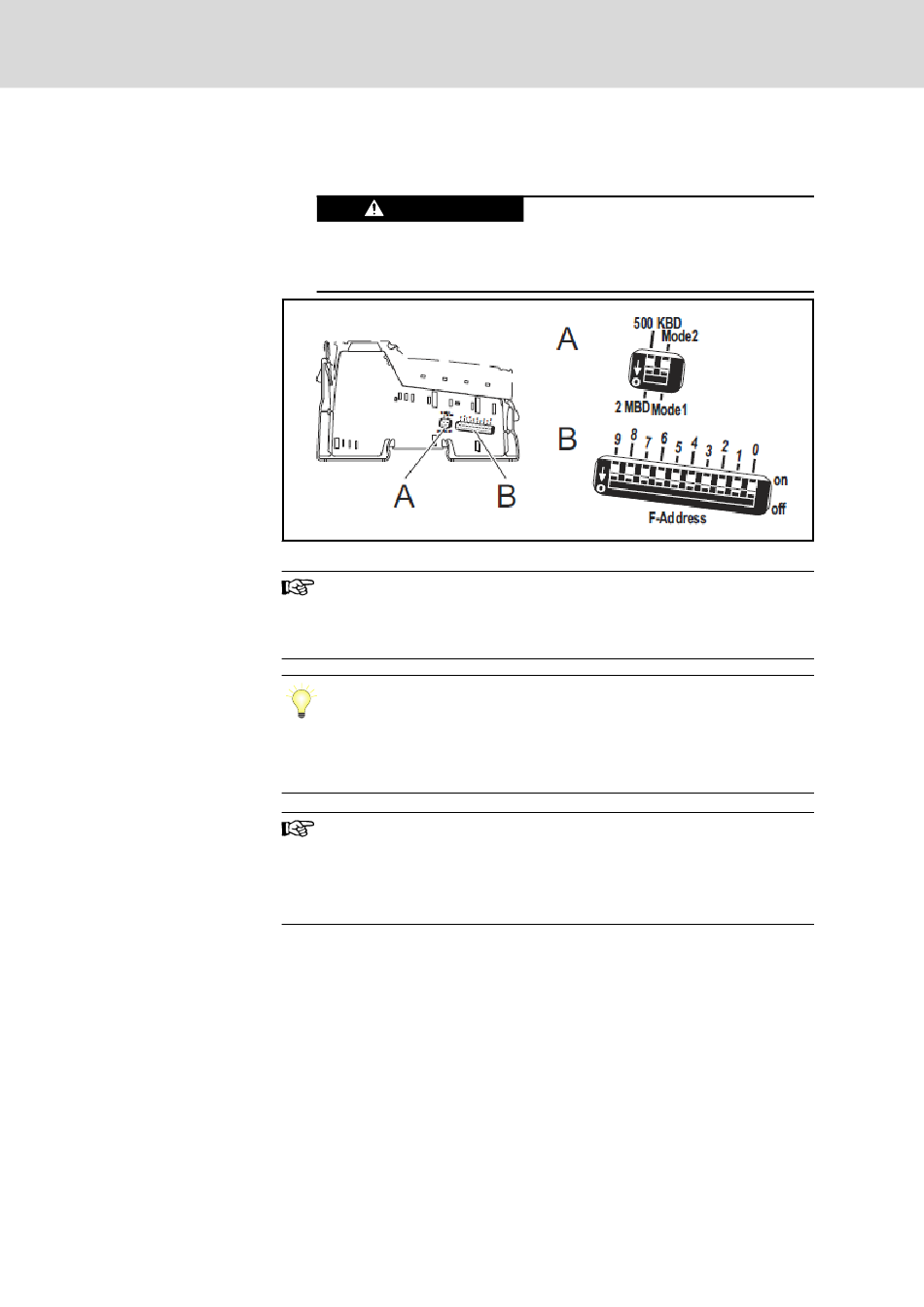

Abb. 4-1:
DIP-Schalter einer PROFIsafe Inline-Klemme
●
Der Aufdruck auf dem Gehäuse ist gültig. Die direkt auf dem
Schalter aufgedruckten Zahlen sind zu ignorieren
●
Im Auslieferungszustand sind alle Schalter für die F_Dest-
Adresse auf "ein"
Um eine einheitliche und eindeutige Nummerierung zu erhalten,
kann die F_Dest-Adresse wie folgt eingestellt werden:
F_Dest = 10*ProfiBusAdr + SlotNr
ProfiBusAdr: Profibus-Slave-Adresse des Buskopplers
SlotNr: Steckplatz der Inline-Klemme am Buskoppler
Die DIP-Schalter der Inline-Klemme müssen vor der Montage an
den Inline-Koppler eingestellt werden.
Notieren Sie sich ggf. die eingestellten F_Dest-Adressen.
Die DIP-Schalter sind nach dem Einbau der Inline-Klemme nicht
mehr zugänglich.
IndraWorks SafeLogic 15VRS Die Ersten Schritte
Diese F-Adresse muss projektweit ein‐
deutig sein
