IndraWorks SafeLogic 15VRS Die Ersten Schritte

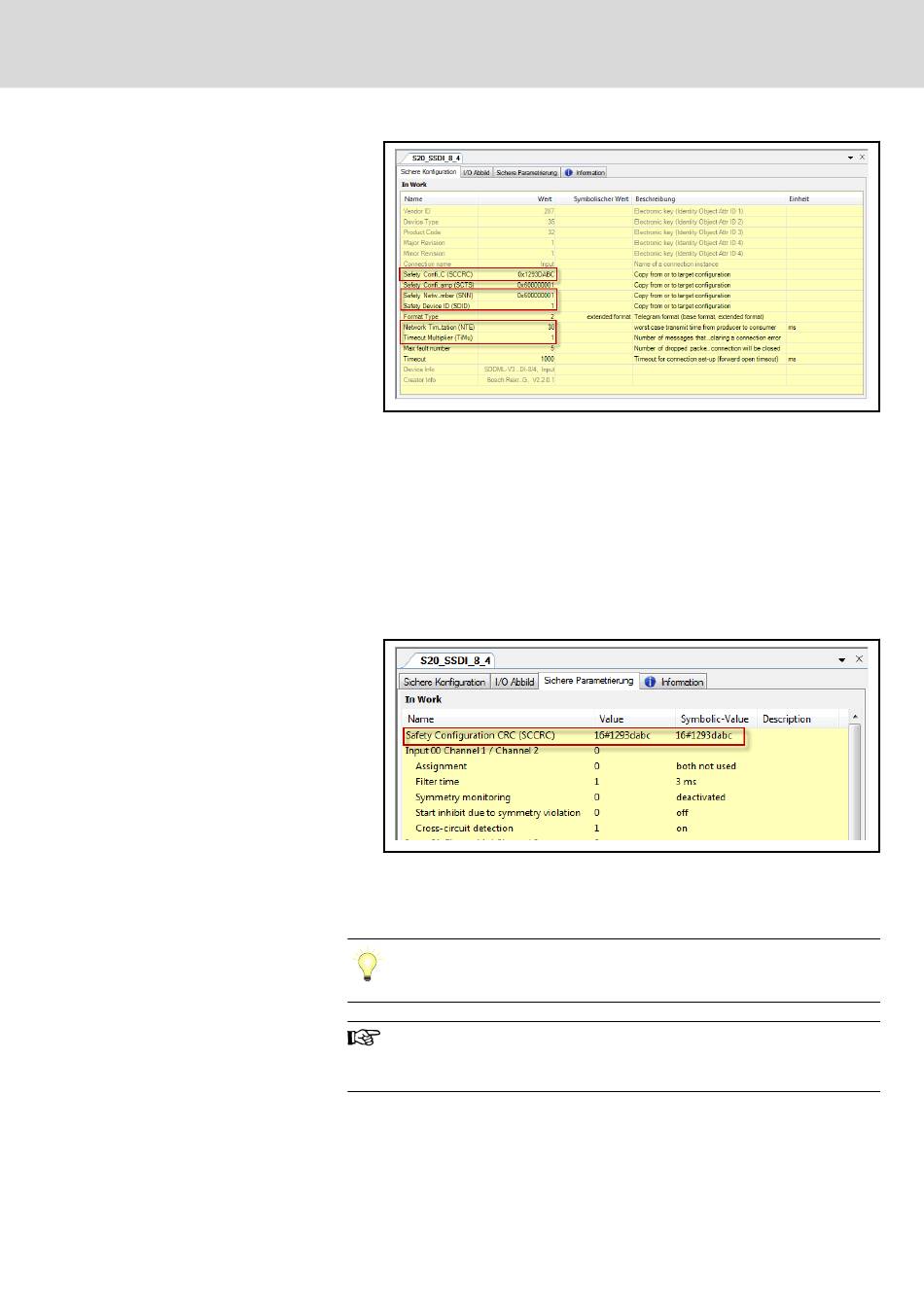

Abb. 5-26:
Einstellen der Sicheren Konfiguration einer CSos-S20-Klemme
Die im Dialog "Sichere Parametrierung" eingestellten Parameter sind
gerätespezifisch. Für die Einstellungen muss die Dokumentation der
entsprechenden CSos-S20-Klemme herangezogen werden.
Folgende Parameter sind für die Erstinbetriebnahme relevant:
SNN/SDID: TUNID der CSos-S20-Klemme, die an den DIP-Schal‐
tern der CSos-S20-Klemme eingestellt wird (siehe
DIP-Schalter" auf Seite
SCCRC: Wird automatisch berechnet und muss nach Änderungen
der Sicheren Parameter manuell in der "Sicheren Konfiguration"
nachgeführt werden
Abb. 5-27:
Einstellen der Sicheren Parametrierung einer CSos-S20-Klem‐
me
Die CSos-S20-Klemmen können ein- oder zweikanalig betrieben wer‐
den, d. h. pro CSos-S20-Klemme stehen 4 bis 8 I/Os zur Verfügung.
Nach der Parametrierung muss die "SCCRC" aus dem Dialog "Si‐
chere Parametrierung" in den Dialog "Sichere Konfiguration" ko‐
piert werden.
Die Sicheren Ein- und Ausgänge sind parametriert (offline).
Erst durch das Einloggen in die Standard- und in die Sicherheits‐
steuerung werden diese Parameter in die Steuerung geladen!
3. CSosOriginator-Funktionsbausteine ins Projekt einfügen
Der Funktionsbaustein "CSosOriginator" überwacht die Sichere Kom‐
munikation zu den CSos-S20-Klemmen.
29)
R911400169_Ausgabe 02 Bosch Rexroth AG
47/85
Inbetriebnahme
