IndraWorks SafeLogic 15VRS Die Ersten Schritte
4.1.7
S20-PSDI 8/4 (PROFIsafe Data Input)
Parametrierung
Die eingestellte Adresse wird nur bei einem Power-Up übernom‐
men.
Wird die Adresse im Betrieb verstellt, reagiert das Modul mit ei‐
nem FailureState.
Die Stellen 10 und 11 des 12-poligen DIP-Schalters sind für die
Betriebsart des Moduls reserviert und im Auslieferungszustand
auf off, off voreingestellt. Diese beiden Stellen dürfen nicht geän‐
dert werden.

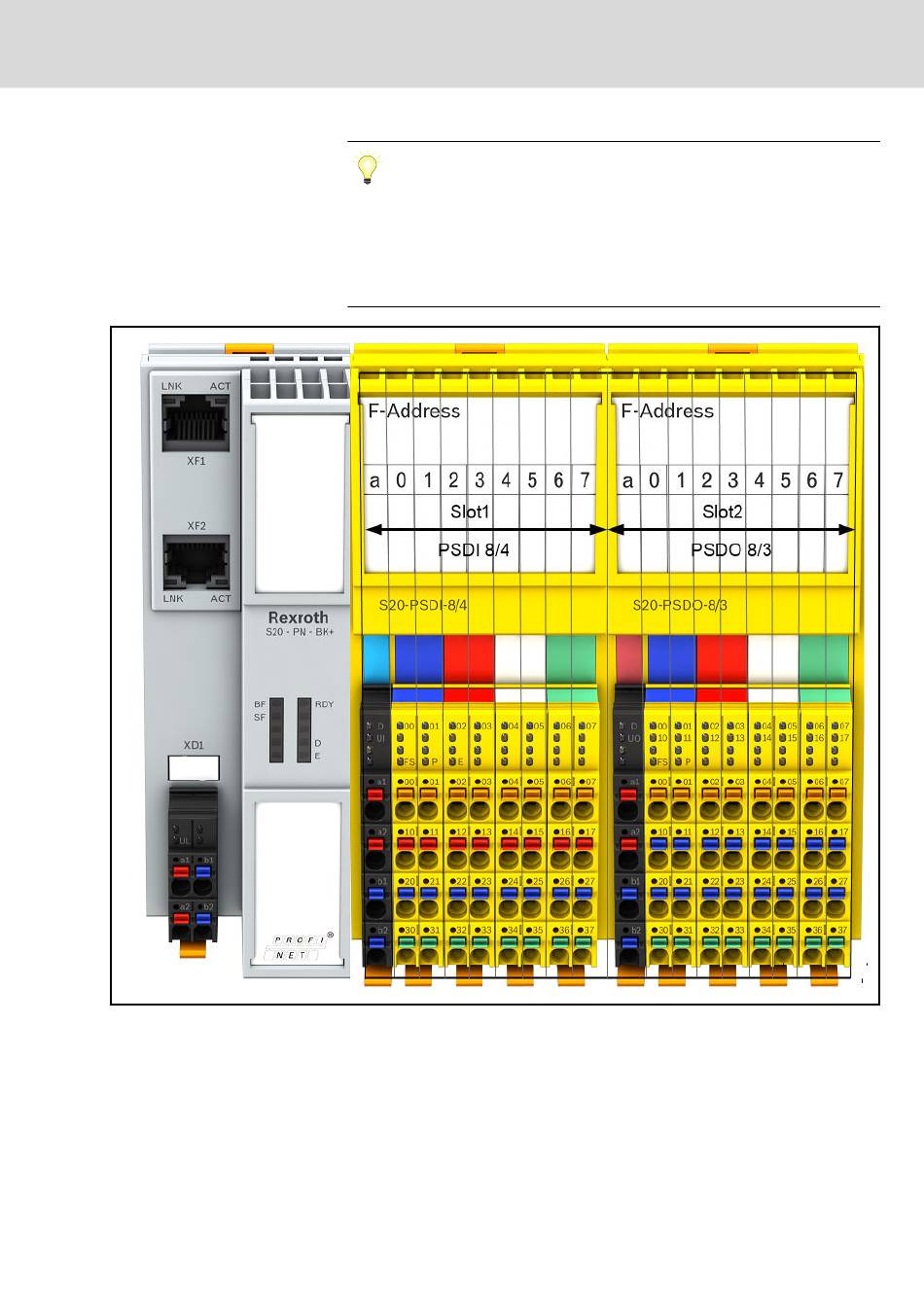

Abb. 4-7:
Nummerierung der Slots am Profinet S20-Koppler S20-PN-BK+
Einkanalig
Beide Kanäle eines Eingangs können unabhängig voneinander betrieben
werden. Parametrieren Sie hierzu in den Sicheren Parametern für den Ein‐
gang "Both single channel".
Konfiguration von Hardware-E/As
R911400169_Ausgabe 02 Bosch Rexroth AG
27/85
