IndraWorks SafeLogic 15VRS Die Ersten Schritte

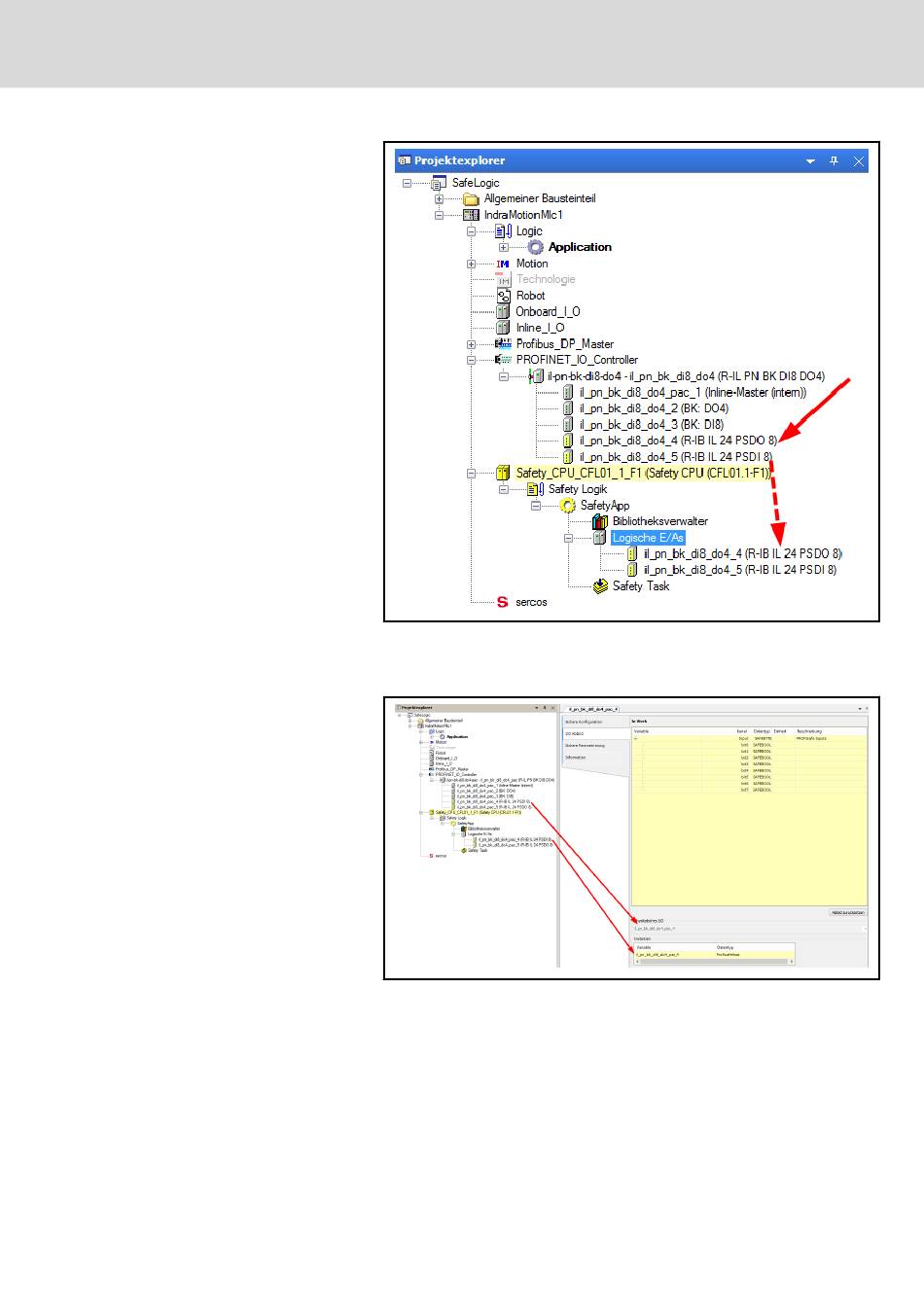

Abb. 5-15:
Eingefügte PROFINET-Geräte inklusive der PROFIsafe-Klem‐
men
4. Parametrierung der PROFIsafe-Klemmen
Abb. 5-16:
Zuordnung von logischen und physikalischen I/Os einer
PROFIsafe-Klemme
Die Parametrierung der PROFIsafe-Klemmen erfolgt in den Dialogen
"Sichere Konfiguration" und "Sichere Parametrierung" unterhalb des Lo‐
gical I/O-Knotens. In den Protokollparametern der "Sicheren Konfigurati‐
on" sind nachfolgende Parameter für die Erstinbetriebnahme wichtig:
●
F_Source_Add: Adresse des PROFIsafe-Masters. Diese Adresse
muss für alle Teilnehmer identisch sein
Inbetriebnahme
R911400169_Ausgabe 02 Bosch Rexroth AG
41/85
