Inbetriebnahme
Bosch Rexroth AG R911400169_Ausgabe 02
4. ProfisafeHost-Funktionsbausteine ins Projekt einfügen
Der Funktionsbaustein ProfisafeHost überwacht die Sichere Kommuni‐
kation. Der Funktionsbaustein wird automatisch für jede PROFIsafe Inli‐
ne-Klemme angelegt.
Um den Funktionsbaustein zu beschalten, muss eine Referenz auf die
Instanz des Funktionsbausteins in einem Safety-Programm oder -Funk‐
tionsbaustein angelegt werden.
Hierfür muss über den Kontextmenüpunkt Bausteinaufruf einfügen ein
Baustein eingefügt werden. Nach Anwahl des Menüpunkts erscheint die
Eingabehilfe, in der man den ProfisafeHost-Funktionsbaustein auswäh‐
len kann.

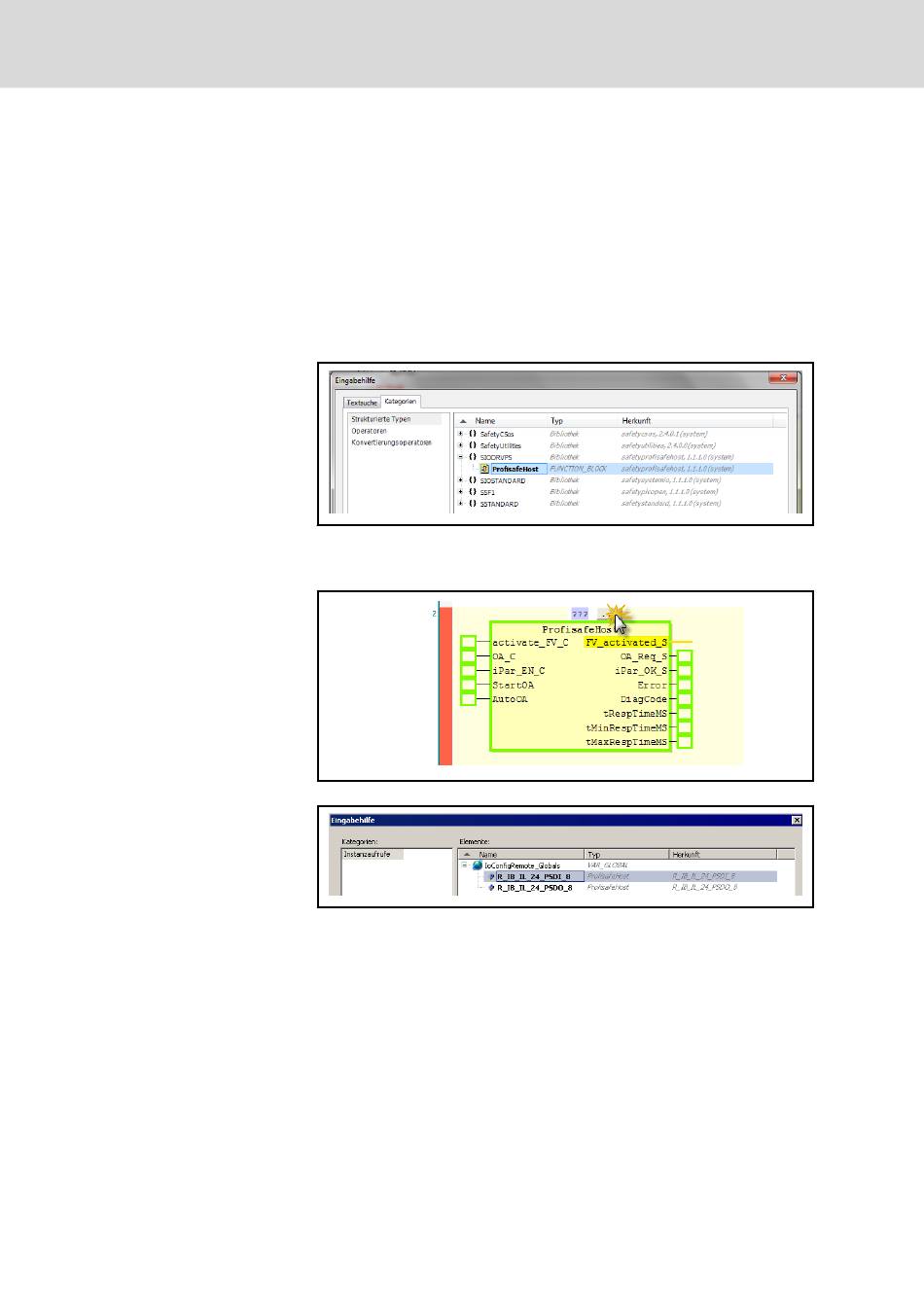

Abb. 5-8:
Auswahl des ProfisafeHost-Funktionsbausteins
Nach dem Anlegen des Funktionsbausteins muss der Funktionsbau‐
stein noch mit einer Instanz verbunden werden.
Abb. 5-9:
Setzen der ProfisafeHost-Instanz
Abb. 5-10:
Auswahl der ProfisafeHost-Instanz in der Eingabehilfe
Die Beschaltung sollte wie in nachfolgender Abbildung ausgeführt wer‐
den.
Die Eingänge "activate_FV_C", "ipar_EN_C" und "AutoOA" sind mit
"FALSE" vorbelegt. Der Eingang "StartOA" ist mit "TRUE" vorbelegt.
Bei Variablennamen sollte die F_Dest-Adresse angehängt werden, um
eine eindeutige Zuordnung zu erreichen.
Die Ausgänge können nachfolgend über OR-Verknüpfungen zu Sam‐
melmeldungen zusammengefasst werden.
