20/85
Konfiguration von Hardware-E/As
Bosch Rexroth AG R911400169_Ausgabe 02

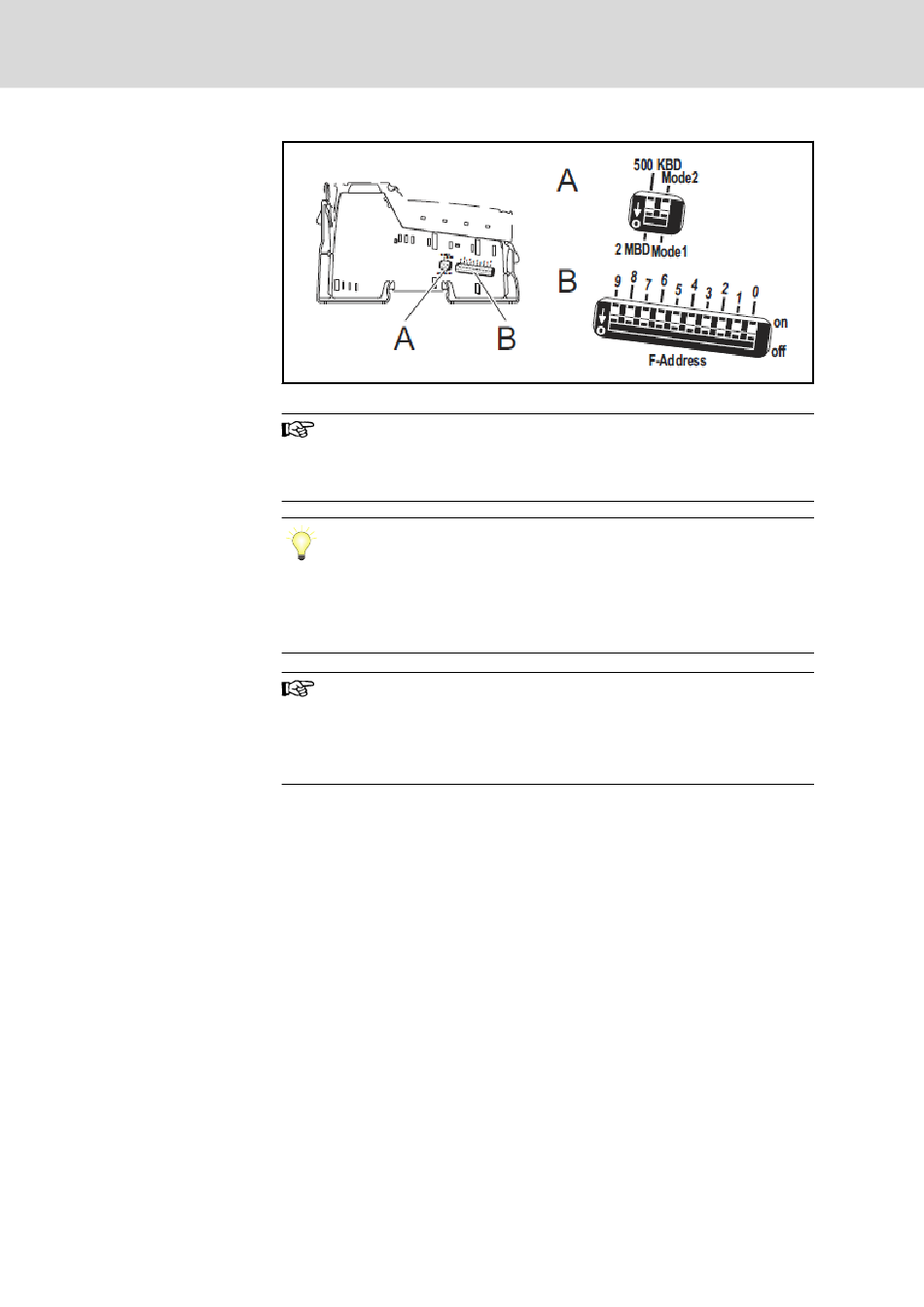

Abb. 4-3:
DIP-Schalter einer PROFIsafe Inline-Klemme
●
Der Aufdruck auf dem Gehäuse ist gültig. Die direkt auf dem
Schalter aufgedruckten Zahlen sind zu ignorieren
●
Im Auslieferungszustand sind alle Schalter für die F_Dest-
Adresse auf "ein"
Um eine einheitliche Nummerierung zu erhalten, kann die
F_Dest-Adresse wie folgt eingestellt werden:
F_Dest = 10*IPAdr + SlotNr
IPAdr: letzter Teil der 4-stelligen durch Punkte getrennten IP-Ad‐
resse (Bsp.: 192.168.2.4 ⇒ IPAdr = 4)
SlotNr: Steckplatz der Inline-Klemme am Buskoppler
Die DIP-Schalter der Inline-Klemme müssen vor der Montage an
den Inline-Koppler eingestellt werden.
Notieren Sie sich ggf. die eingestellten F_Dest-Adressen.
Die DIP-Schalter sind nach dem Einbau der Inline-Klemme nicht
mehr zugänglich.
IndraWorks SafeLogic 15VRS Die Ersten Schritte
