Aufbau und Funktion
WIG-Schweißen
5.3
WIG-Schweißen
5.3.1

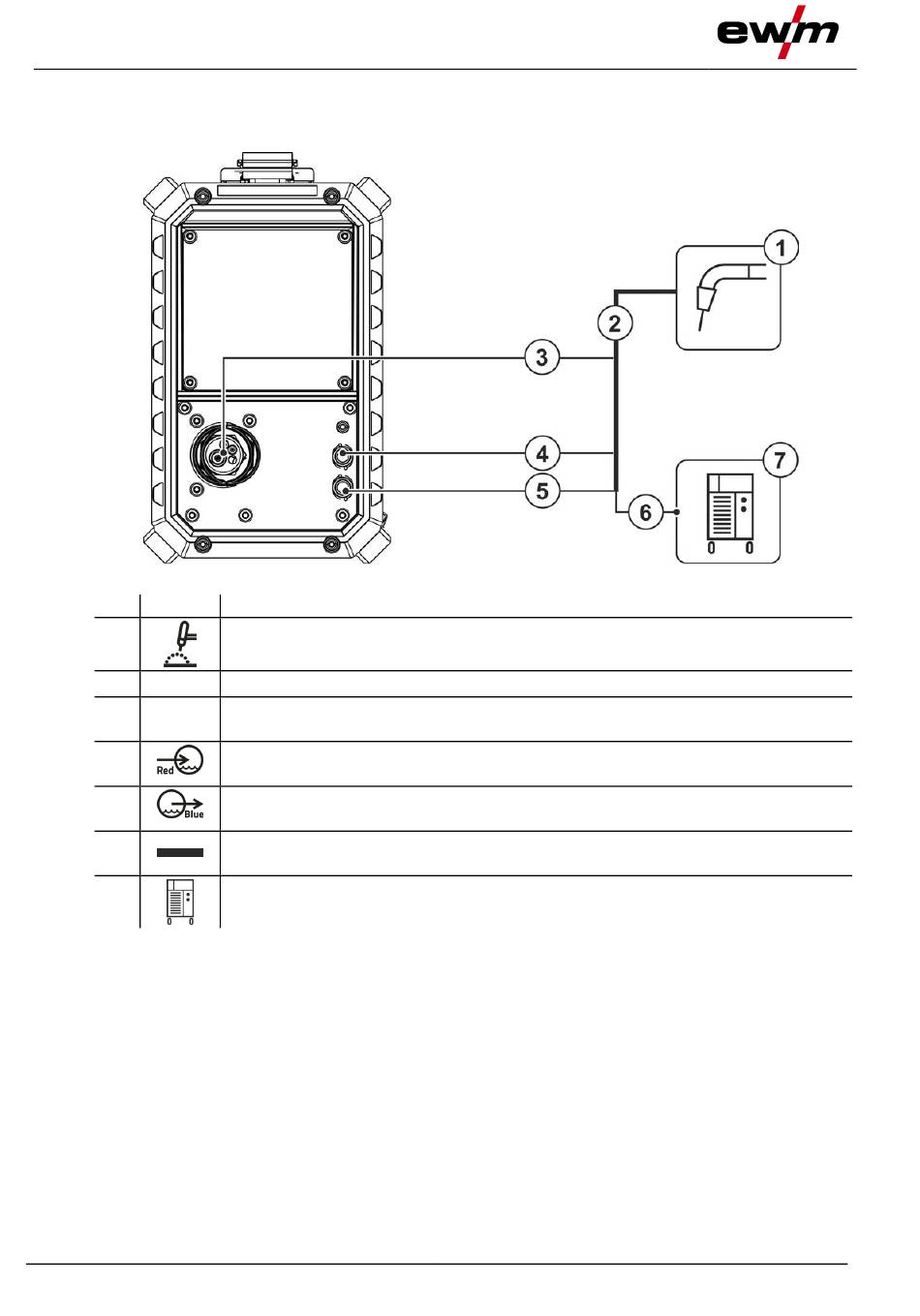

Anschluss Schweißbrenner
Pos. Symbol
1
2
3
4
5
6
7
•
Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
sichern.
•
Schweißstromstecker des Kombibrenners in die Anschlussbuchse, Schweißstrom (-) stecken und
durch Rechtsdrehen verriegeln (ausschließlich bei Variante mit separatem Schweißstromanschluss).
Falls zutreffend:
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
5.3.2
Schweißaufgabenanwahl
Schweißaufgabenanwahl bzw. Gerätebedienung siehe entsprechende Betriebsanleitung "Steuerung".
34
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschlussbuchse, Schweißstrom „-"
• ---------- WIG-Schweißen: Schweißstromanschluss für Schweißbrenner
Stromquelle
Zusätzliche Systemdokumente beachten!
Abbildung 5-18
099-005637-EW500
21.01.2022
